户外道路用太阳能LED照明灯具结构设计

　　这款太阳能LED照明灯具的结构设计，首先围绕市政支路、老旧小区背街小巷、郊野步道这类无预埋供电线路的照明场景展开，这类场景普遍存在布线成本高、后期运维接电难度大的问题，采用一体化集成的结构方案，能最大程度降低现场施工的复杂度。从实际用途来看，该灯具无需外接市电线路，白天通过顶面的光伏组件完成光电转换，将电能存储到内置的储能单元中，夜间自动触发点亮，为通行区域提供符合道路照明规范的照度，同时避免了传统路灯开挖路面铺设电缆的施工环节，也省去了后续市电接入的电费成本，适合零散分布的照明点位部署。

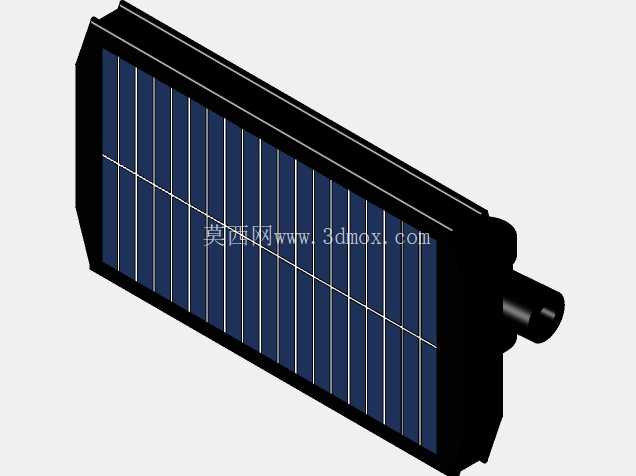

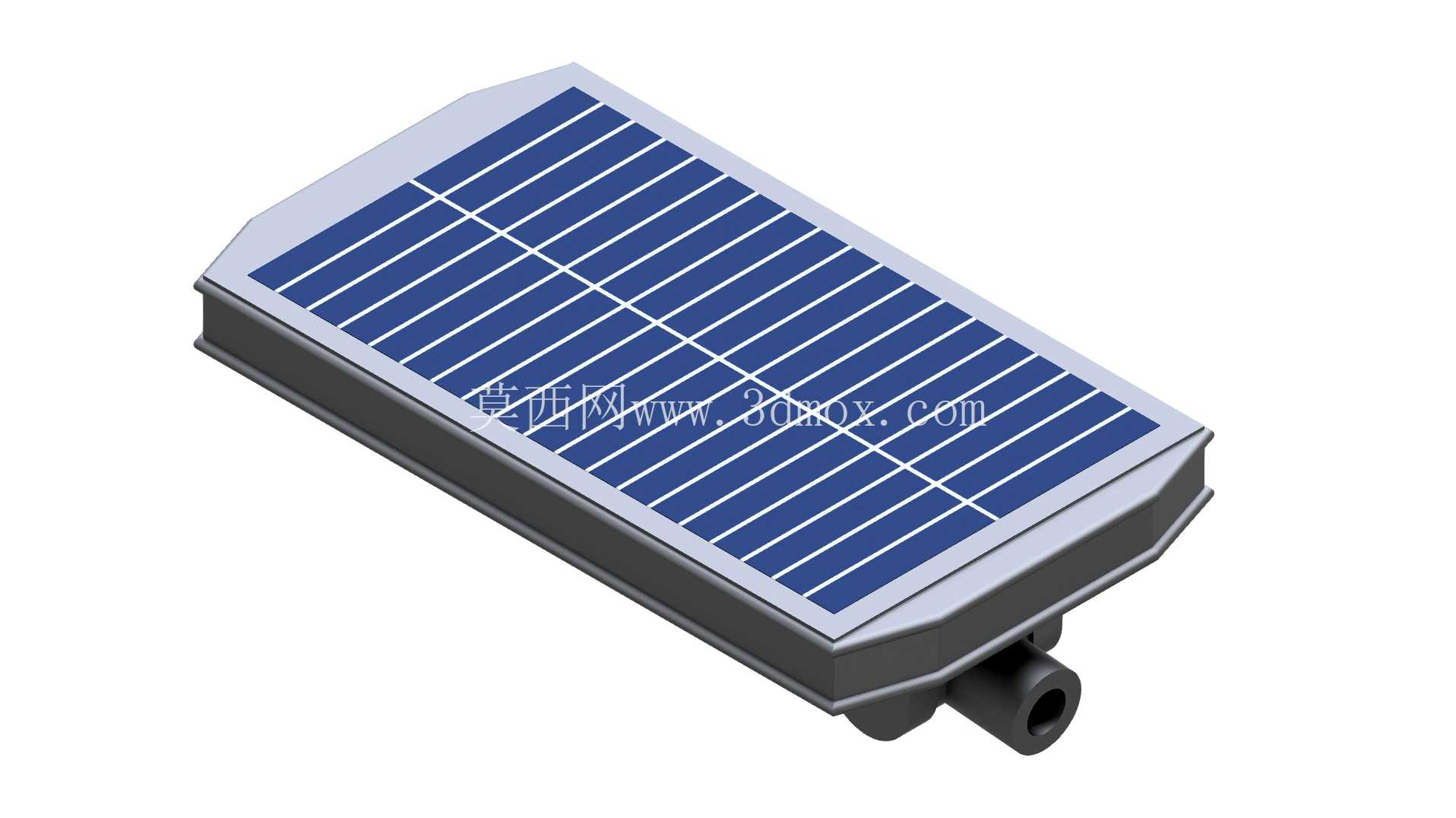

　　在功能特性的结构实现上，顶面的光伏板采用倾斜嵌入式安装，角度匹配国内大部分地区的太阳高度角，保证日间受光效率，光伏板表面覆盖高透钢化防护层，边框做了导水倒角设计，雨天可以快速排走表面积水，减少积灰和水渍残留对发电效率的影响。灯体主体采用压铸铝壳体，表面做户外耐候喷塑处理，壳体内部预留了储能模块、控制电路板、LED发光组件的安装腔室，各腔室之间设置密封胶条安装槽，整灯防护等级可以满足户外露天使用的防水防尘要求，避免雨天渗水导致内部电路故障。LED发光组件布置在灯体下侧的出光面，配光透镜做了截光设计，光线均匀投射到路面区域，减少眩光对行人和过往车辆的影响，同时控制板集成了光控感应模块，无需人工设置开关时间，环境照度降低到设定阈值时自动点亮，照度回升后自动熄灭进入充电状态。

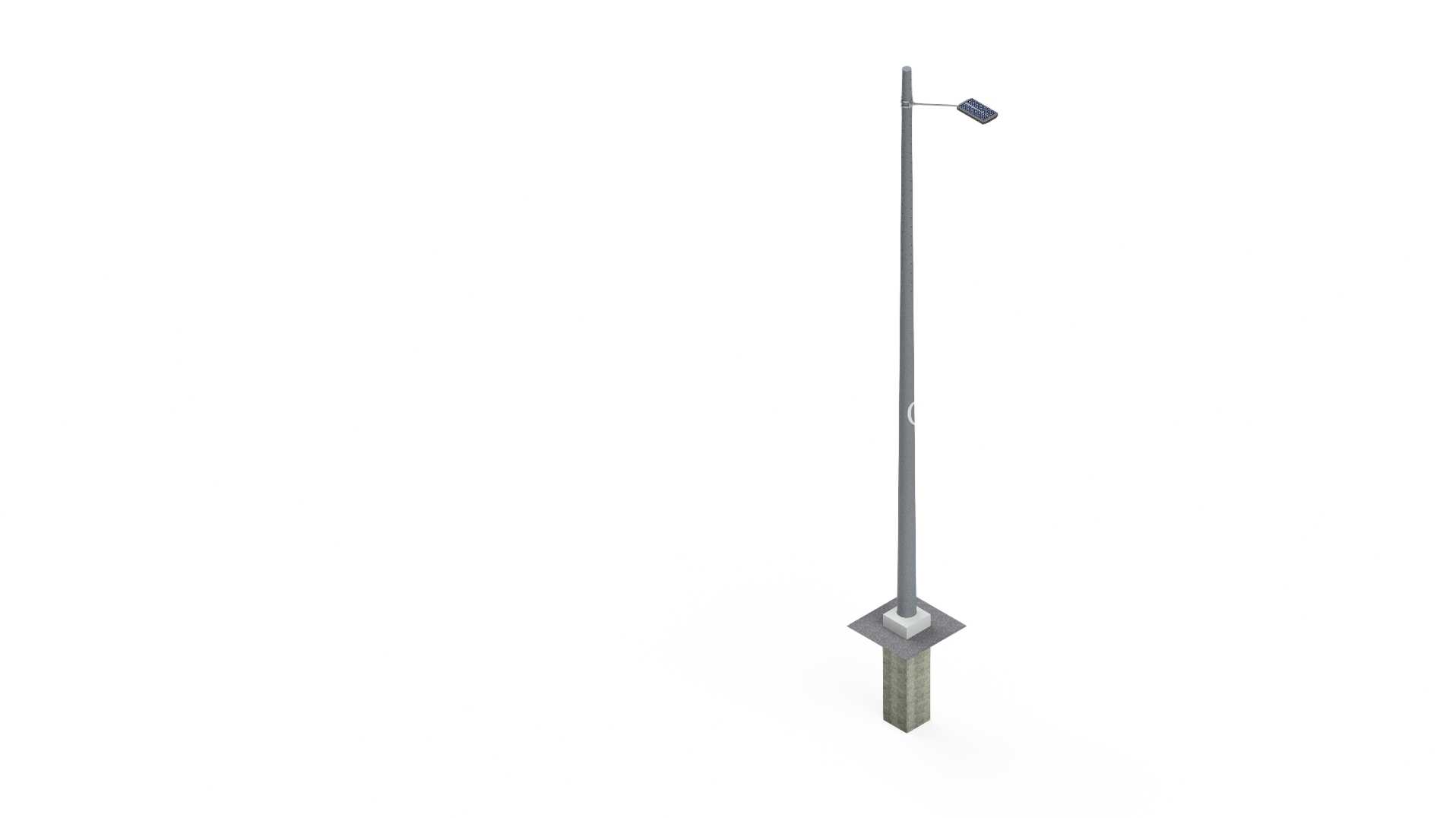

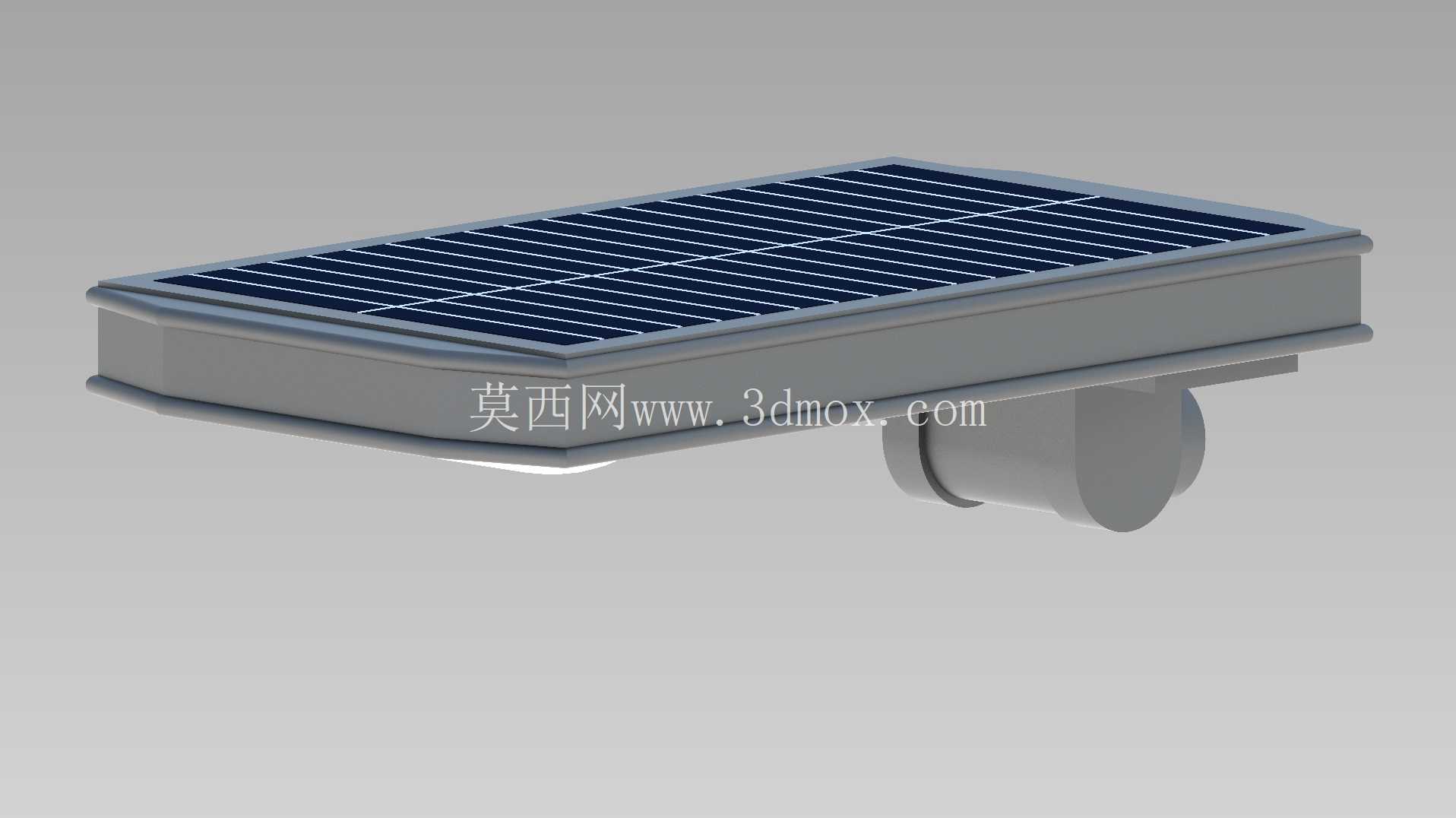

　　设计思路上采用一体化集成的结构逻辑，将光伏组件、灯体、安装接口整合为单一整体部件，没有外露的连接线束，减少户外环境下线路老化、接头松动的故障点。灯体尾部的安装接口采用标准套管式结构，适配常规路灯杆的顶端安装管径，安装时只需要将灯体尾部的套管套入灯杆顶端，拧紧侧面的紧固螺丝即可完成固定，不需要额外的转接支架，现场安装单人即可完成操作，大幅降低施工工时。从安装边界尺寸来看，灯体整体长度控制在适配3-5米灯杆的匹配范围，宽度方向不会超出灯杆直径过多，避免迎风面积过大导致风阻载荷超标，壳体厚度在保证结构强度的前提下做了轻量化优化，整灯重量控制在单人可徒手搬运安装的范围内，不需要吊装设备辅助，适合零散点位的快速部署。

　　结构细节上，灯体壳体的散热筋做了隐藏式设计，布置在壳体内部的LED组件安装位背面，通过壳体整体铝材传导散热，既保证LED长时间工作的热量可以及时散出，又避免外露散热筋积灰、积水带来的腐蚀问题，延长整灯的户外使用寿命。光伏板与壳体的连接位置采用耐候密封胶填缝，配合压紧式压条固定，避免长期户外使用后密封失效渗水。尾部安装套管内设置了定位凸点，安装时可以快速对齐安装角度，保证光伏板朝向正南方向，不需要现场反复调整受光角度，降低安装调试的技术门槛。
