TPA3118单声道数字音频放大模块结构设计

　　在嵌入式音频设备、小型桌面音响、便携播放终端的开发过程中，音频放大模块的结构适配性往往是整机结构设计阶段需要优先考量的环节，TPA3118单声道数字音频放大模块的三维结构设计，完全围绕实际装机场景的安装、布线、散热需求展开，能够覆盖多数中小功率音频放大场景的结构适配要求。从实际应用场景来看，这类模块常被集成进桌面有源音箱、车载改装音频单元、公共广播小功率点位终端、DIY便携播放器等设备内部，作为音频信号链路的末级功率放大单元，承担将前级输出的弱音频信号放大至足够驱动扬声器的功率等级的作用，相比传统模拟功放模块，数字架构的放大单元在转换效率上有明显优势，普通低压直流供电场景下不需要额外配置大面积散热结构就能稳定输出额定功率，大幅降低了整机结构设计阶段的散热空间预留压力。

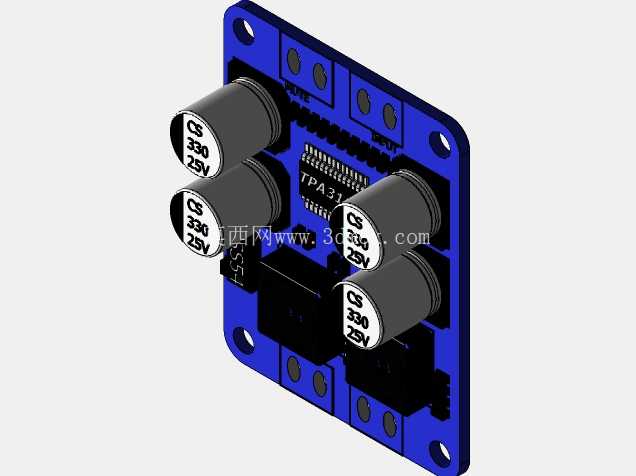

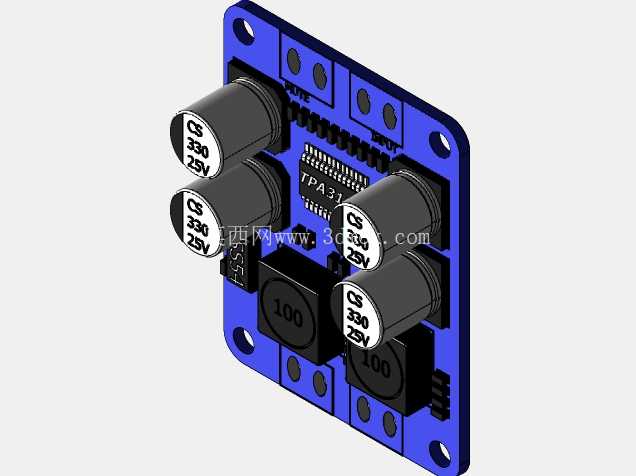

　　从功能特性的结构适配来看，模块板载四颗直插式铝电解电容，分别承担电源输入滤波、输出信号耦合的作用，电容的排布位置避开了板载核心芯片的正上方区域，既保证了电容引脚焊接时的工艺可操作性，也避免了电容本体遮挡核心芯片的散热路径，核心功放芯片布置在PCB板的中心区域，周边预留了足够的铺铜区域作为辅助散热面，不需要额外加装独立散热片就能满足额定功率下的长期工作温度要求。模块的输入输出接口全部布置在PCB板的侧边位置，包含电源输入接线端子、音频信号输入端子、扬声器输出接线端子，所有接口的接线方向均平行于PCB板面，在整机内部安装时不需要预留垂直方向的接线操作空间，能够适配厚度有限的超薄型机箱结构。从设计思路上看，整个模块采用蓝色FR-4玻纤板作为基板，安装孔位布置在PCB板的四个边角位置，孔位间距按照通用电子模块的安装标准设定，能够直接适配市面上常见的模块安装支架、塑料固定柱的安装尺寸，不需要额外设计定制化的安装转接件。PCB板的外形轮廓做了圆角处理，边角位置没有尖锐的直角结构，在装机过程中不会划伤机箱内部的连接线材，也能避免安装时边角应力集中导致的PCB板开裂问题。

　　板上所有直插元件的高度都控制在统一的尺寸范围内，最高的电解电容本体顶端到PCB板面的垂直距离不超过18mm，核心芯片表面到PCB板面的高度不超过5mm，整个模块的最大垂直厚度能够控制在20mm以内，对于安装空间局促的嵌入式设备来说，这个尺寸边界能够大幅降低整机内部的空间占用率。从安装边界的细节设计来看，四个安装孔的内径适配M3规格的固定螺丝，孔位周边做了环形的露铜接地处理，安装时可以通过金属固定柱将PCB板的接地层与整机机箱的接地结构连通，既能够提升模块的抗干扰能力，也能避免静电积累对核心芯片造成的损坏。

　　板上元件的排布全部遵循最短布线路径的原则，电源回路的走线宽度按照最大输出电流的1.5倍冗余设计，大电流回路的元件集中布置在PCB板的一侧，小信号音频回路的元件集中布置在另一侧，两个区域之间通过铺地做物理隔离，能够有效避免大电流开关噪声串入小信号音频链路，降低输出信号的底噪水平。在实际选型适配时，结构设计人员可以直接调用该三维模型完成整机内部的装配干涉检查，不需要额外测量模块的实际尺寸，模型中完整还原了所有元件的外形轮廓、接口位置、安装孔位坐标，在虚拟装配阶段就能提前确认接线空间、安装间隙、散热通道是否满足设计要求，避免打样后出现元件干涉、安装孔位错位、接线空间不足等问题。模块的整体外形为矩形结构，长边尺寸控制在60mm以内，短边尺寸控制在45mm以内，属于小体积的音频放大单元，能够适配多数小型电子设备的内部安装空间，不管是嵌入到塑料外壳的内部腔体，还是通过螺丝固定在金属机箱的内壁安装位，都不需要对原有设备的结构做大幅度修改。板上预留的芯片丝印标识位置与实际元件位置完全对应，在生产装配阶段能够快速核对元件位置，减少错装漏装的概率，所有元件的焊盘尺寸都按照标准波峰焊工艺要求设计，能够适配批量生产的焊接工艺要求，不需要额外调整钢网开口尺寸。
