IXYS MCC95-12io1晶闸管功率模块结构

项目分类:变压器/电感器 发布时间:2025-01-13 ID:898936
  • IXYS MCC95-12io1晶闸管功率模块结构
  • IXYS MCC95-12io1晶闸管功率模块结构
  • IXYS MCC95-12io1晶闸管功率模块结构
  • IXYS MCC95-12io1晶闸管功率模块结构

  在工业变流、电机软启动、大功率开关电源、无功补偿装置这类需要对大电流进行通断控制的场景里,晶闸管模块是核心的功率执行器件,这款IXYS品牌的MCC95系列晶闸管模块,是双晶闸管反并联结构的典型工业级功率组件,主要承担交流回路的相位控制、无触点通断功能,相比单管分立器件,模块化封装把两个晶闸管芯片、绝缘导热基板、功率端子集成在同一个壳体内,大幅降低了装配复杂度,也提升了器件在大电流工况下的可靠性。

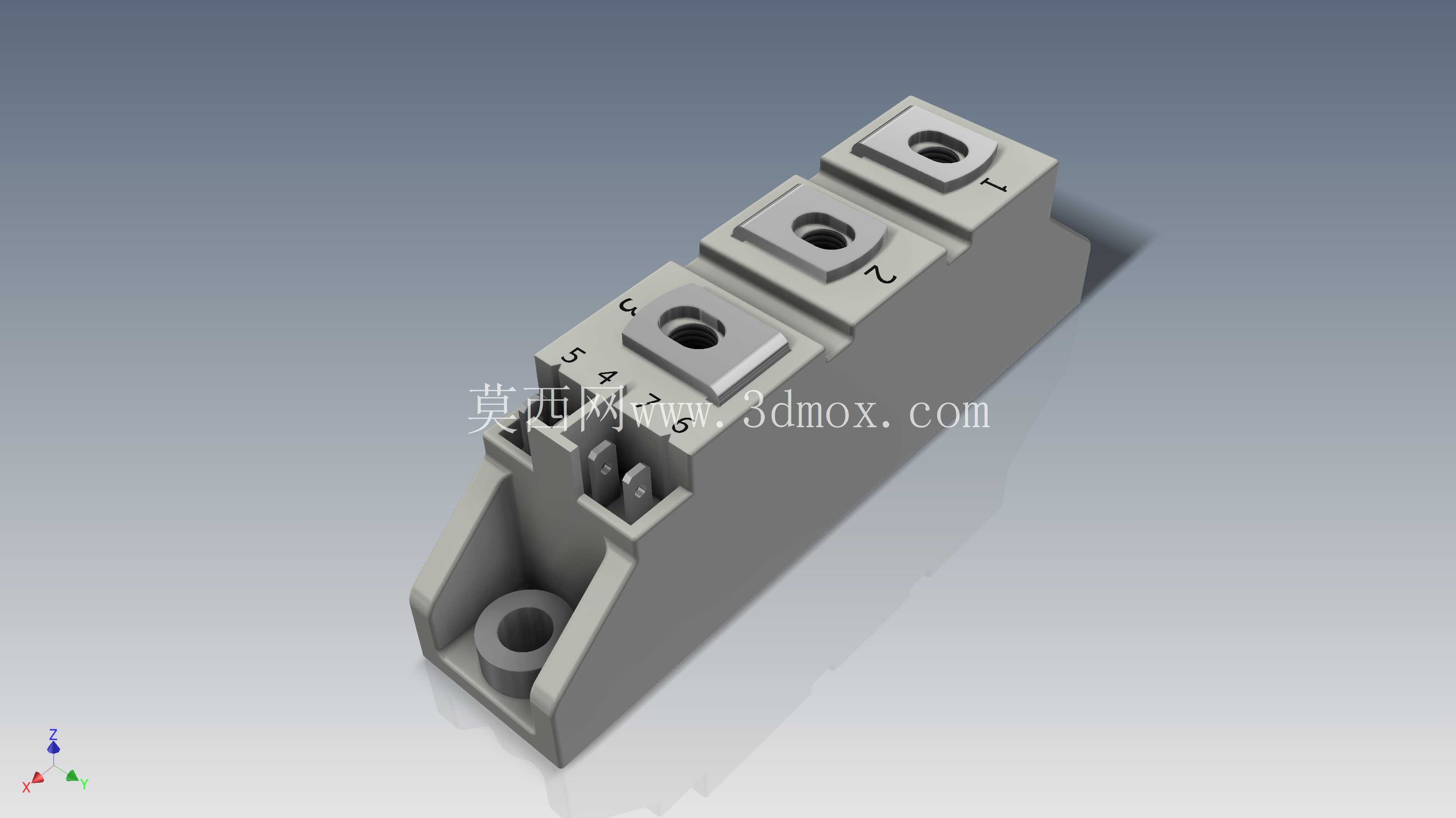

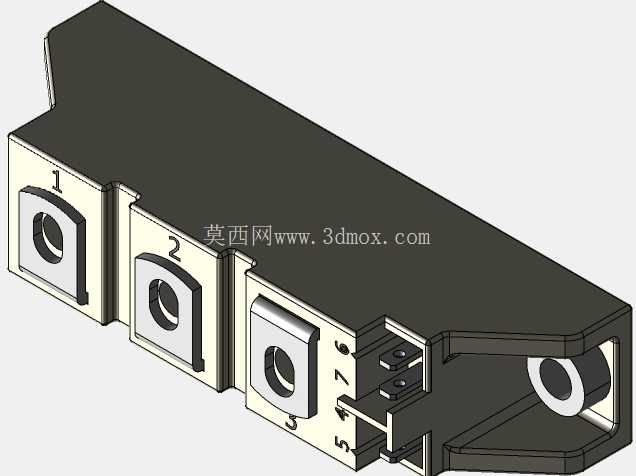

  从实际选型适配的角度看,这类模块的安装边界是结构设计阶段必须优先确认的参数,模块整体采用长方体塑壳结构,底部是平整的陶瓷覆铜绝缘基板,安装时需要贴合散热器表面涂抹导热硅脂,基板上预留的两个安装孔位对应标准的模块安装孔距,设计安装结构时要注意孔位周边留出足够的螺栓紧固空间,避免和周边的铜排、绝缘件产生干涉。模块上方的三个功率端子分别对应两个主电极和公共端,端子采用带安装孔的铜质镀镍结构,适配M6规格的紧固螺栓,接线时要控制螺栓扭矩在推荐范围内,既要保证接触电阻足够小避免大电流下发热,也要防止扭矩过大压裂端子周边的塑壳结构。

  设计这款三维模型的时候,首先还原了模块的实际装配层级:最底层的绝缘基板要保证平面度符合实际器件的公差要求,因为这直接关系到和散热器贴合后的导热效率,建模时特意把基板边缘的定位凸台做了还原,方便装配时快速对位;中间的塑壳部分还原了侧壁的加强筋结构,这些加强筋是为了提升壳体在温度循环下的抗形变能力,避免长期冷热交替后壳体开裂导致内部绝缘失效;顶部的端子部分还原了端子表面的标识刻印,包括端子编号、极性标识,这些细节在做整机布线装配的时候能帮助工程师快速核对接线,避免接错线导致器件烧毁。

  从功能特性上看,这款双晶闸管模块额定通态电流达到95A,反向耐压1200V,适合交流400V、690V等级的工业配电回路使用,模块内部的两个晶闸管芯片通过键合线连接到功率端子,建模时虽然不需要还原微米级的键合线结构,但要保证内部芯片的安装位置和实际器件一致,这样在做热仿真分析的时候,热源位置的设置才能和实际情况匹配,仿真得到的结温、壳温数据才有参考价值。塑壳侧面的爬电距离设计也符合工业级器件的安规要求,端子之间的凸起隔栏是为了增加带电体之间的爬电路径,避免在潮湿、多粉尘的工业环境下出现沿面放电,建模时这些隔栏的尺寸、高度都严格按照实物比例还原,方便做整机安规间距校核的时候直接调用模型测量。

  在设备集成应用中,这类晶闸管模块通常会搭配阻容吸收回路、脉冲触发板使用,安装时模块的周边要留出足够的电气间隙,尤其是高压回路的端子和周边接地结构之间,间隙要满足对应电压等级的安规要求。模型还原了模块底部的安装沉孔结构,设计散热器的时候可以直接匹配对应的凸台或者螺纹孔,不需要再反复核对安装尺寸;模块整体的高度尺寸也做了精准还原,在做柜体内部布局的时候,可以准确核算模块上方的铜排弯曲空间、绝缘挡板的安装位置,避免出现装配时铜排和柜门、其他器件干涉的问题。

  很多刚接触功率器件结构设计的工程师容易忽略模块塑壳的脱模斜度细节,这款模型还原了壳体侧壁的微小脱模斜度,还有端子周边的注塑圆角,这些细节虽然不影响主要的安装尺寸,但在做干涉检查的时候,如果忽略这些结构,可能会出现实际装配时壳体和周边固定件卡滞的问题。另外模块顶部的端子平面和塑壳顶面的高度差也做了准确还原,接线时铜排的折弯高度可以直接参考模型尺寸设计,保证铜排和端子平面完全贴合,避免出现点接触导致的局部过热。

  从长期运行的可靠性角度考虑,这类功率模块的失效大多和散热不良、安装应力过大有关,所以在结构设计阶段,通过精准的三维模型提前确认安装面的平面度、螺栓的紧固空间、周边的通风路径,能大幅降低后期样机调试阶段出现器件过热损坏的概率。这款模型完整还原了器件的所有外部装配特征,不管是做变流柜的结构布局、散热器的适配设计,还是做整机的BOM清单核对、装配工艺模拟,都可以直接调用,不需要再反复测绘实物尺寸,能有效缩短结构设计的周期,减少尺寸核对出错的概率。
