GRAYHILL单层多档位旋转波段开关结构

　　在工业控制机柜、测试仪器面板、音频设备调控区这类需要多回路信号切换、档位选择的场景里，这类轴套式安装的单层旋转开关是十分常见的人机交互元件，很多做面板布局的结构工程师在选型时，都会优先考虑这类带六角安装螺母、插针式接线端的成熟型号，不需要额外设计复杂的安装固定结构，只需要在面板上开出对应直径的安装圆孔，就能从面板正面将开关本体插入，背面用配套的六角防松螺母锁紧，配合本体上的密封垫圈，还能实现基础的面板防尘防泼溅能力，适配工业现场相对复杂的使用环境。

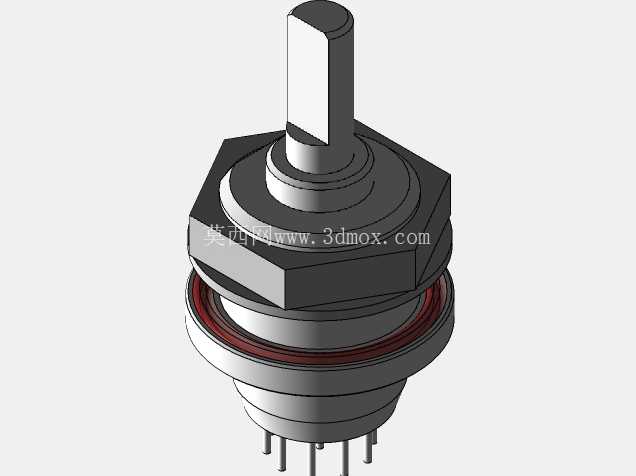

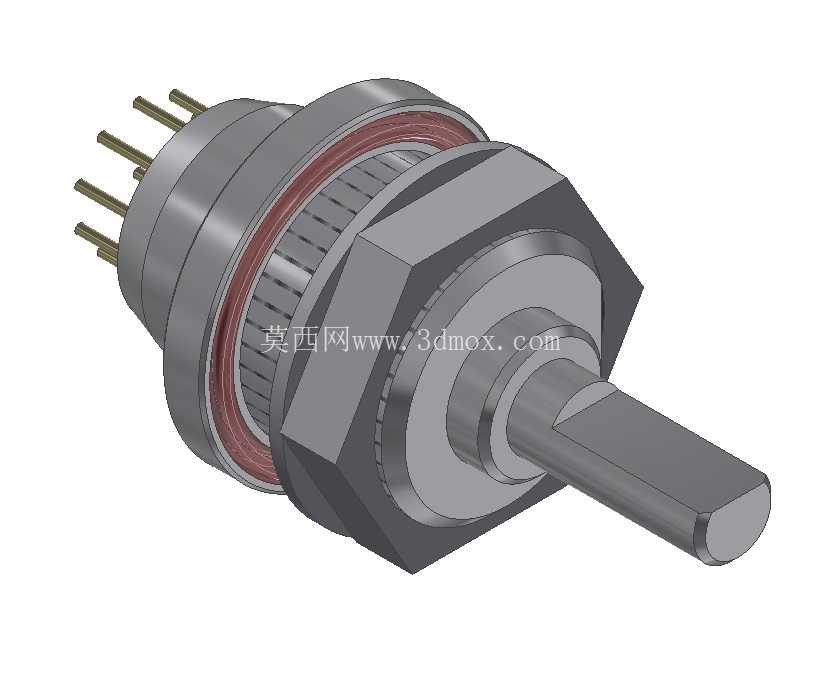

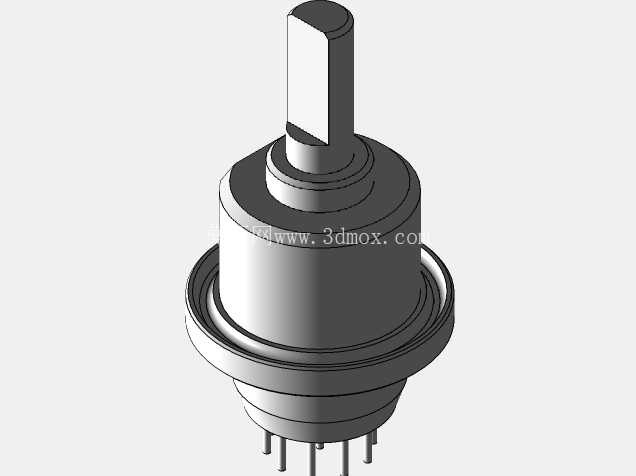

　　从结构设计逻辑来看，这款开关采用单层触点排布设计，转轴伸出端做了扁位处理，方便配套旋钮帽安装时传递扭矩，避免旋钮转动时出现打滑空转的问题，转轴与本体之间的转动阻尼经过调校，每一个档位切换时都有清晰的段落反馈，操作人员不需要目视查看面板标识，仅凭手感就能确认档位是否切换到位，减少操作失误的概率。本体尾部的插针采用直插式排布，针脚间距符合常规PCB焊接标准，既可以直接焊接在控制电路板上实现板载安装，也可以通过配套的接插件实现导线连接，适配不同的设备内部布线需求，不需要额外定制转接件。

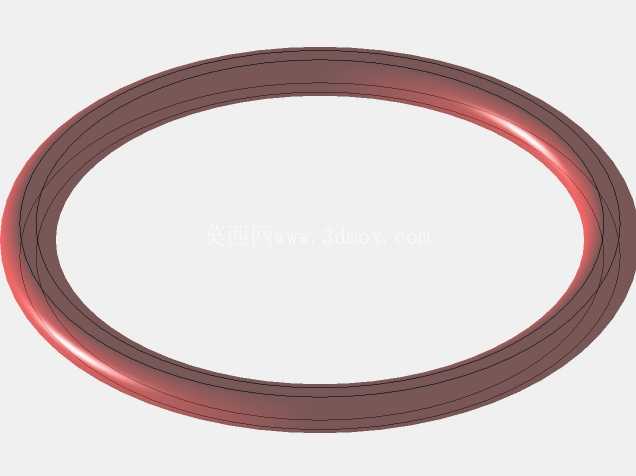

　　从安装边界尺寸来看，这款开关的六角安装边对边尺寸适配常用的面板安装开孔公差，本体插入面板后的轴向长度不会占用过多柜内空间，对于内部布线空间紧张的小型测试仪器、便携控制设备来说，这类紧凑结构的开关能有效压缩面板背后的结构预留空间，给其他电路板、布线槽留出更多排布余量。开关的转动角度与档位数量匹配，每一档的转动行程一致，触点采用耐磨合金材质，长期反复转动切换也不会出现接触不良的问题，能满足工业设备数千次甚至上万次的操作寿命要求。

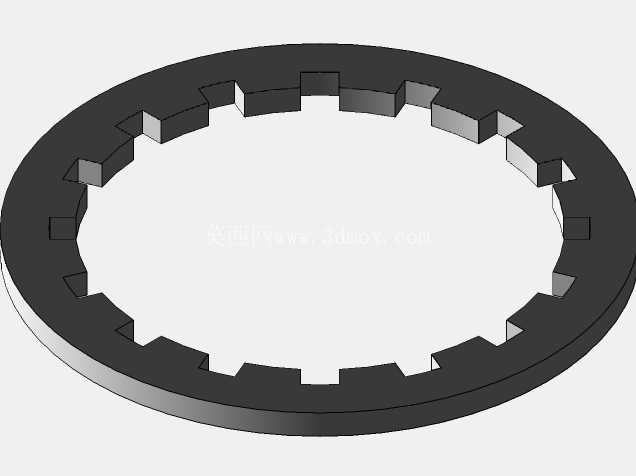

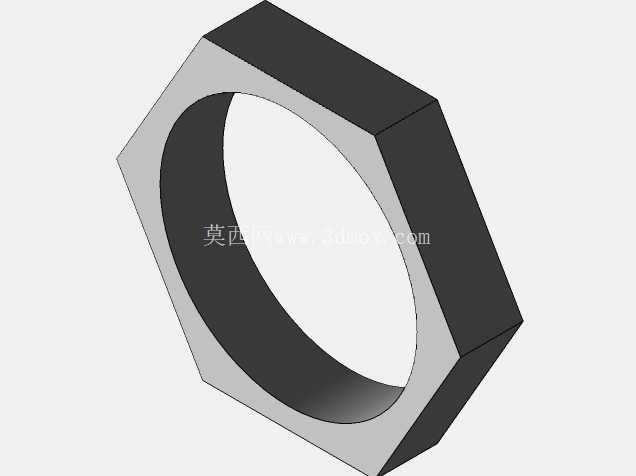

　　在实际三维建模过程中，这类开关的模型需要重点还原几个关键装配尺寸：首先是面板安装孔的配合直径，这个尺寸直接决定了面板开孔的大小，一旦尺寸偏差就会出现开关装不进去或者安装后松动晃动的问题；其次是六角螺母的锁紧尺寸，要预留足够的扳手操作空间，避免面板上其他元件距离过近导致螺母无法锁紧；还有尾部插针的位置度，要是做板载安装设计，插针的坐标必须和PCB上的焊盘位置完全对应，否则焊接时会出现插针对不上孔的问题，直接影响整个控制板的装配效率。另外转轴伸出面板的长度也要准确还原，这个尺寸决定了配套旋钮帽的安装深度，要是转轴长度建模不准，会出现旋钮帽贴死面板无法转动，或者旋钮帽固定不牢容易脱落的问题。

　　从功能特性上来说，这类单层旋转开关主要用于小电流信号回路的切换，不能用于大电流动力回路的通断，选型时要注意触点的额定载流参数，匹配对应的信号回路负载，避免出现触点烧蚀的问题。开关本体的外壳采用绝缘工程材质，各档位触点之间有足够的绝缘间隙，能避免相邻回路之间出现信号串扰，对于微弱信号采集类的测试仪器来说，这个绝缘性能参数直接影响设备的测量精度。在做设备结构布局时，还要注意开关转轴的受力方向，尽量避免径向的外力冲击，否则容易导致转轴变形，出现转动卡滞、档位错位的问题。很多新手工程师在做面板设计时，容易忽略开关背后的布线弯曲半径，把其他元件布置得离开关插针过近，导致导线弯折角度过大，长期使用后出现线芯断裂的问题，在三维装配阶段就要提前预留出接线的操作空间和导线弯曲的余量，减少后期生产装配时的整改工作量。
