洗衣机排水循环泵结构设计模型

　　在家用及商用洗衣设备的流体输送系统中，这类集成排水与循环功能的泵体是核心执行部件，直接决定整机的水路运行效率与使用可靠性。日常洗衣流程里，它承担两个核心工况：一是洗涤、漂洗工序结束后，将筒内混有洗涤剂、衣物纤维碎屑的污水快速抬升排出至下水管道，需要克服管路沿程阻力与一定的垂直高度差，避免筒内残水滋生异味、影响下次洗涤效果；二是部分带喷淋漂洗、筒内水循环功能的机型中，它会将筒底的洗涤液输送至喷淋管路，实现水流的内循环冲刷，提升洗涤剂溶解效率与衣物漂洗洁净度，减少清水消耗量。

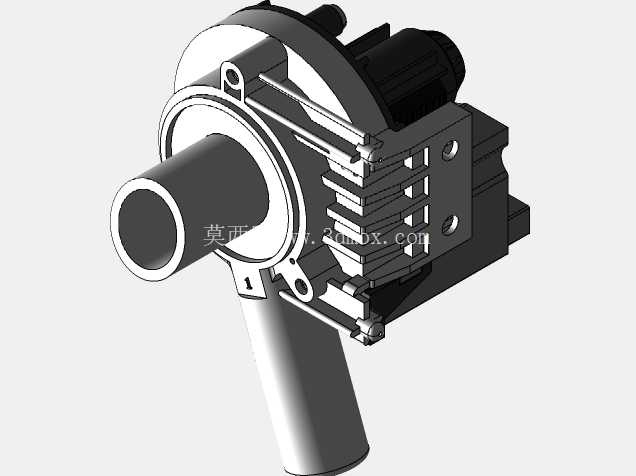

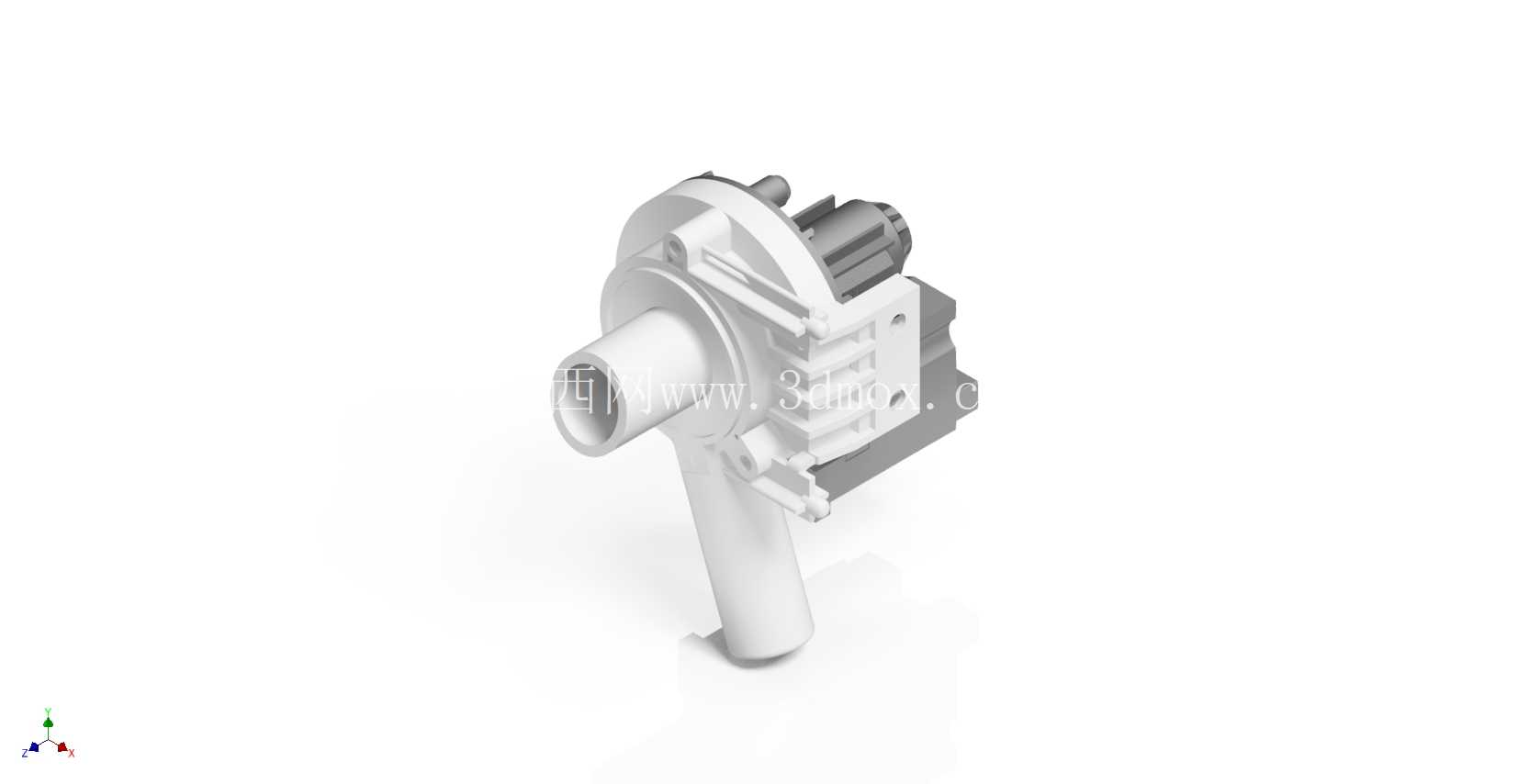

　　从结构设计逻辑来看，这款泵体采用同轴集成式布局，将驱动电机与叶轮腔做了一体化封装，省去了额外的联轴器结构，既缩小了整体安装占用空间，也减少了传动环节的功率损耗与故障点。进水端采用大口径轴向直入结构，进水口的管径匹配洗衣机内筒的排水通径，能够降低进水侧的流阻，避免大体积纤维杂物在入口处卡滞；出水端采用侧向垂直布局，出水口的朝向适配洗衣机内部的管路排布走向，安装时无需额外弯折管路即可对接排水软管，减少管路弯折带来的流阻损失与管路老化开裂风险。叶轮腔的内部流道做了顺滑过渡处理，没有突兀的直角转角，能够减少流体在腔体内的紊流与气蚀风险，提升排水效率的同时降低运行噪音。

　　安装边界方面，泵体整体采用壁挂式固定设计，壳体上预留的三个安装支脚呈三角分布，支脚上的安装孔位匹配洗衣机底部预装的固定螺柱位置，安装时只需将泵体卡入对应位置后拧紧紧固件即可，无需额外设计复杂的固定支架，能够适配多数主流滚筒、波轮洗衣机的底部安装空间。泵体的整体轴向尺寸控制在紧凑区间，不会过多占用洗衣机底部的走线与配重安装空间，进出水口的中心距、伸出长度都经过匹配校核，对接标准规格的波纹排水软管时，配合卡箍即可实现可靠密封，不会出现运行过程中管路脱落、漏水的问题。

　　设计过程中针对实际使用的痛点做了针对性优化：叶轮采用半开式结构，相比闭式叶轮，它对洗涤污水中混杂的短线头、细小绒毛等杂物的通过性更好，不容易出现杂物卡滞叶轮导致泵停转、烧毁电机的问题；电机与叶轮腔之间采用双层密封结构，一道动密封配合一道静密封，能够阻挡污水渗入电机腔体，避免长期使用后密封失效导致的电机短路故障；壳体材质选用耐洗涤剂腐蚀的工程塑料，能够耐受洗涤过程中不同酸碱度的洗衣液、柔顺剂、消毒剂的长期侵蚀，也不会因长期接触温水出现材质老化变脆的问题，使用寿命能够匹配洗衣机整机的设计使用周期。

　　在实际选型匹配时，需要重点核对泵体的安装孔位尺寸、进出水口朝向与管径参数，确保和目标机型的内部空间、管路布局完全适配，同时要核对泵的扬程与流量参数，满足不同容量机型的排水速度要求，避免出现排水超时、循环喷淋压力不足的问题。建模过程中对泵体的每一处装配间隙都做了还原，包括电机壳体与泵腔的配合止口、密封件的安装槽位、叶轮与腔体内壁的间隙值，都按照实际量产的工程公差做了设定，能够直接用于结构干涉检查、安装模拟以及后续的样机开模参考。
