悬挂式LED长条照明灯具结构设计

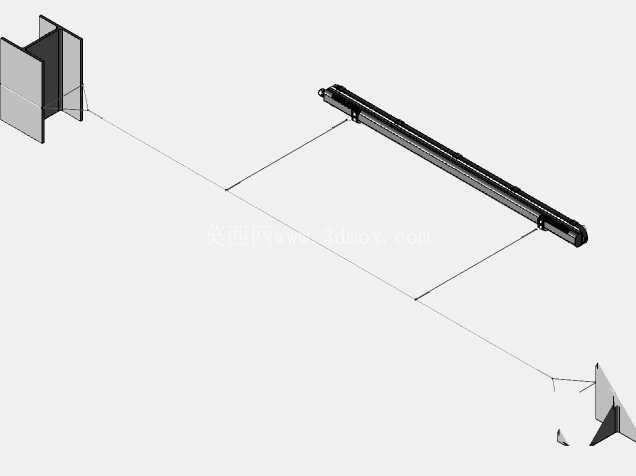

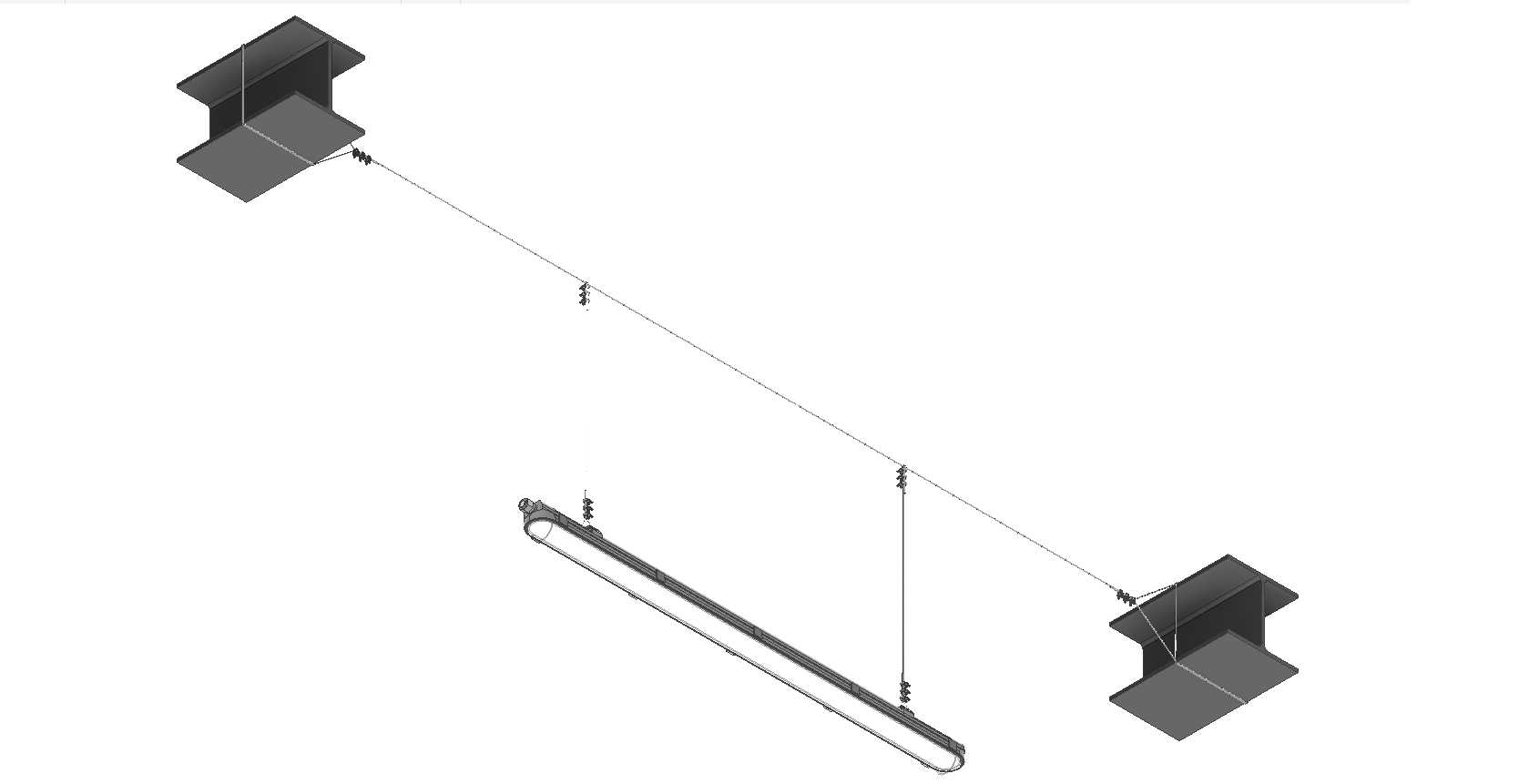

　　这款悬挂式LED长条照明结构，主要面向工业厂房、大型商超、仓储空间的高位照明场景设计，区别于普通吸顶安装的照明产品，其吊装结构可适配不同层高的安装需求，在层高6-12米的大跨度空间内，可通过调整吊索长度实现照射角度与安装高度的灵活适配，避免高位照明出现的光照不均、局部照度不足问题。从结构组成来看，整套模型包含两端的吊装固定座、承重吊索、LED灯体主体三个核心部分，两端固定座采用折边钣金结构设计，安装面预留了与建筑顶面钢结构、混凝土预埋点位连接的固定孔位，固定座与吊索的连接位置设置了锁止调节结构，可在安装完成后微调吊索长度，保证灯体处于水平状态，避免长期使用后出现灯体倾斜、吊索受力不均的问题。

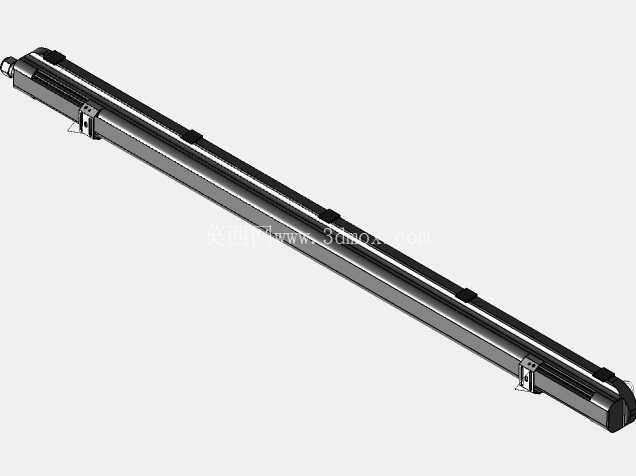

　　灯体主体采用长条型铝合金壳体结构，截面为带散热筋的矩形设计，既可以保证LED光源工作时的热量快速散出，也能提升长条形灯体的结构刚性，避免1.2米长度规格的灯体在长期吊装状态下出现中部弯曲变形的问题。设计过程中重点考虑了吊装结构的受力冗余，吊索采用多股钢丝绞合结构，单根吊索的承重冗余达到灯体自重的5倍以上，两端固定座与吊索的连接点做了防脱卡扣设计，即使在设备振动、建筑轻微晃动的场景下，也不会出现吊索滑脱、灯体坠落的安全隐患。从安装边界来看，两端固定座的安装孔位间距可根据现场安装点位调整，最小适配安装间距为0.8米，最大可适配1.5米的跨距安装，吊索的可调节长度范围为0.3米到2米，可覆盖绝大多数高位照明场景的安装需求。

　　灯体两端的接线位置预留了防水接线腔，可适配工业场景下的明线布线、穿管布线两种接线方式，接线腔的密封结构可达到IP54的防护等级，满足普通工业厂房内的防尘、防溅水使用要求。在结构细节上，灯体与吊索的连接位置采用万向铰接结构，即使安装顶面存在一定坡度，也可通过铰接结构的自适应调整保证灯体处于水平照射状态，不需要额外加工定制角度转接件，降低现场安装的调整难度。灯体的光源安装面预留了标准LED灯板的安装螺孔与走线槽，可适配不同功率规格的T8型LED光源模组，不需要对壳体结构做二次修改即可完成不同照度需求的配置，壳体侧面的散热筋沿灯体长度方向布置，在空气自然对流的状态下即可形成顺畅的散热风道，将光源工作产生的热量快速导出，降低LED光源的光衰速度，提升整体使用寿命。整套结构的所有连接部件均采用标准紧固件装配，没有特殊定制的异形连接件，后期维护时可快速拆卸更换光源、驱动电源等易损部件，不需要整体拆卸吊装结构，降低高空维护的作业难度与安全风险。
