Arduino控制伺服电机互连架构方案

　　在小型自动化实训装置、桌面级机械臂、创客类智能交互设备的开发场景中，伺服电机与开源控制板的互连设计是决定设备运行稳定性的核心环节，这套互连架构方案将食品加工类小型Redohm设备的执行端、Arduino控制卡、不同参数规格的伺服电机做了模块化的连接重构，完全规避了传统接线中飞线杂乱、信号干扰、动力线与信号线混排的常见问题，开发者可以直接参考这套接线逻辑完成硬件搭建，无需反复调试信号匹配问题。

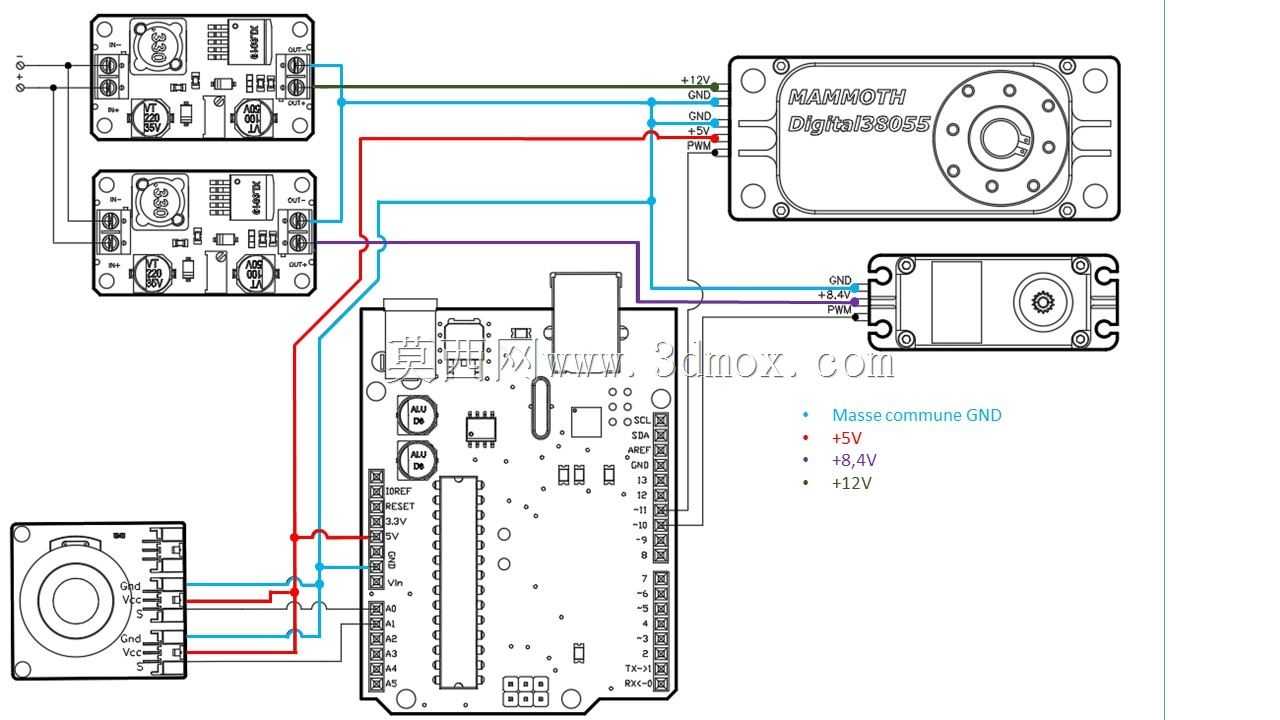

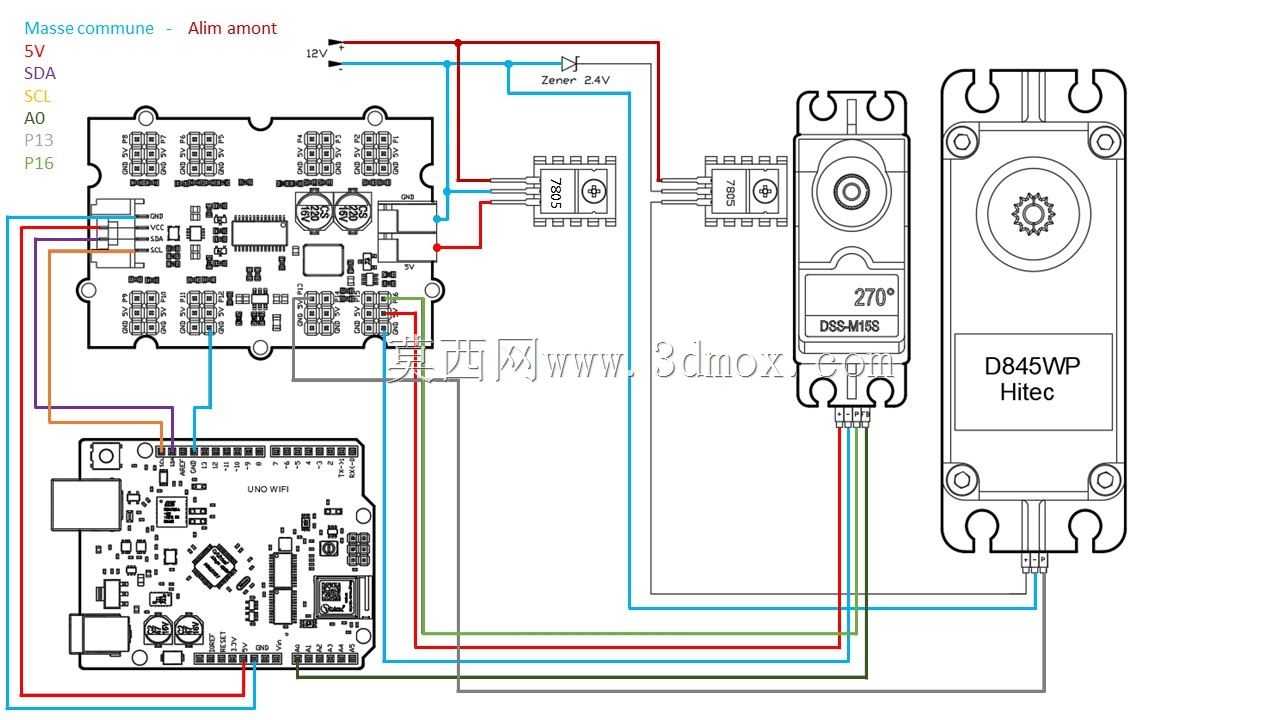

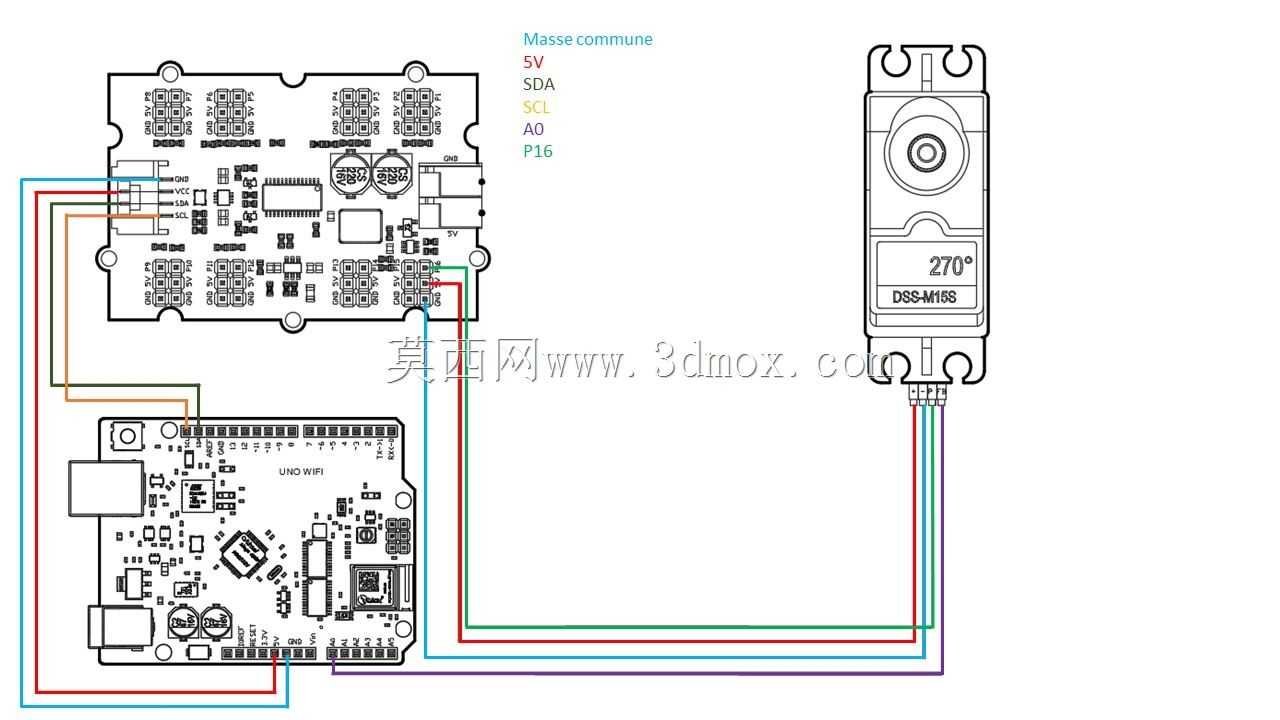

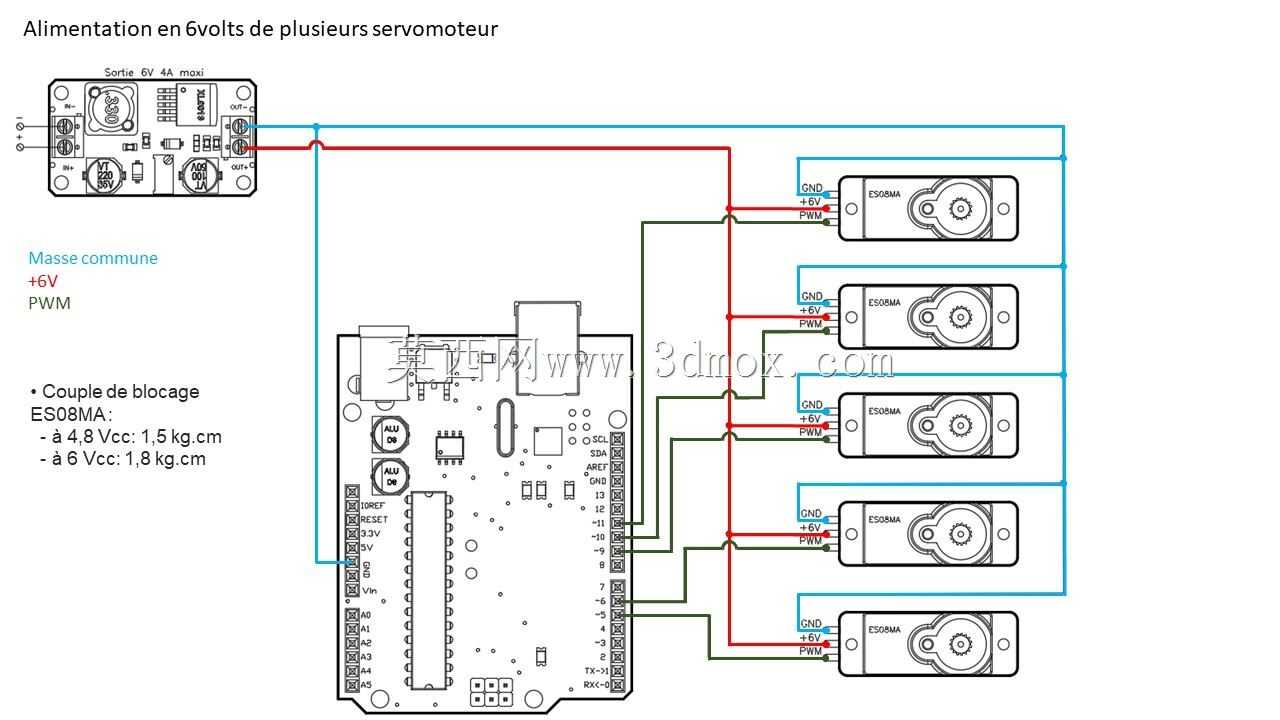

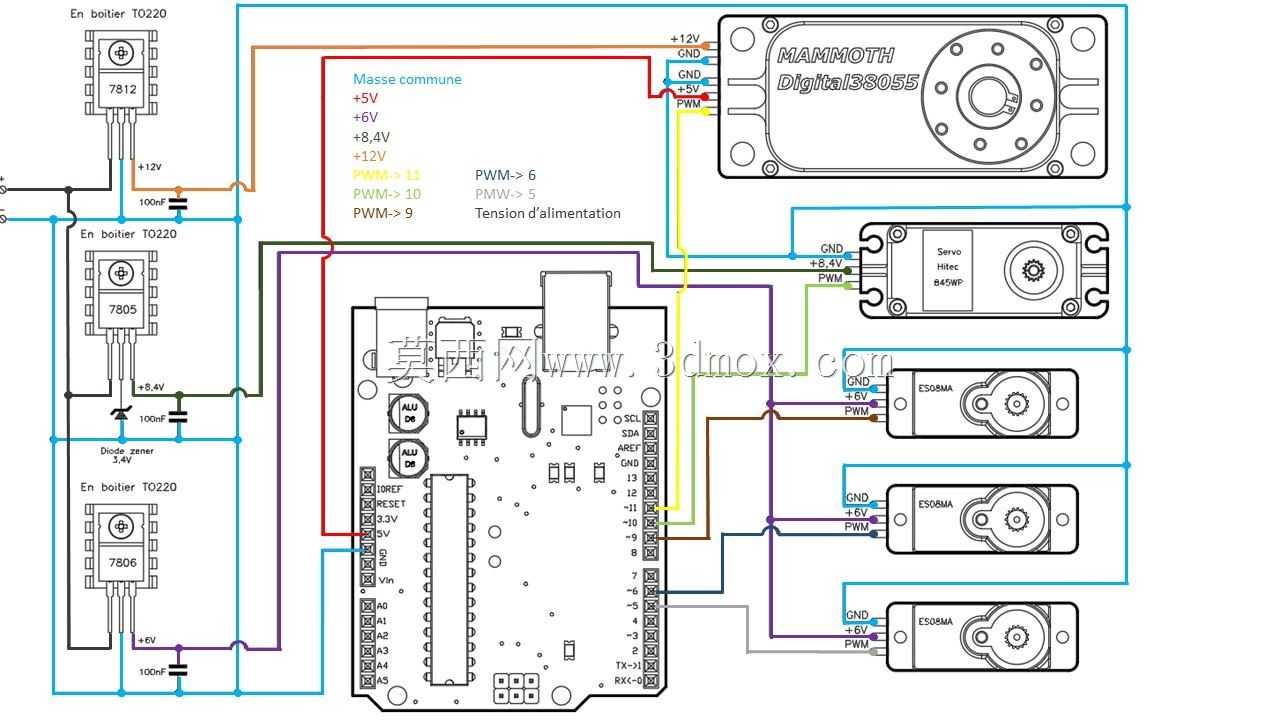

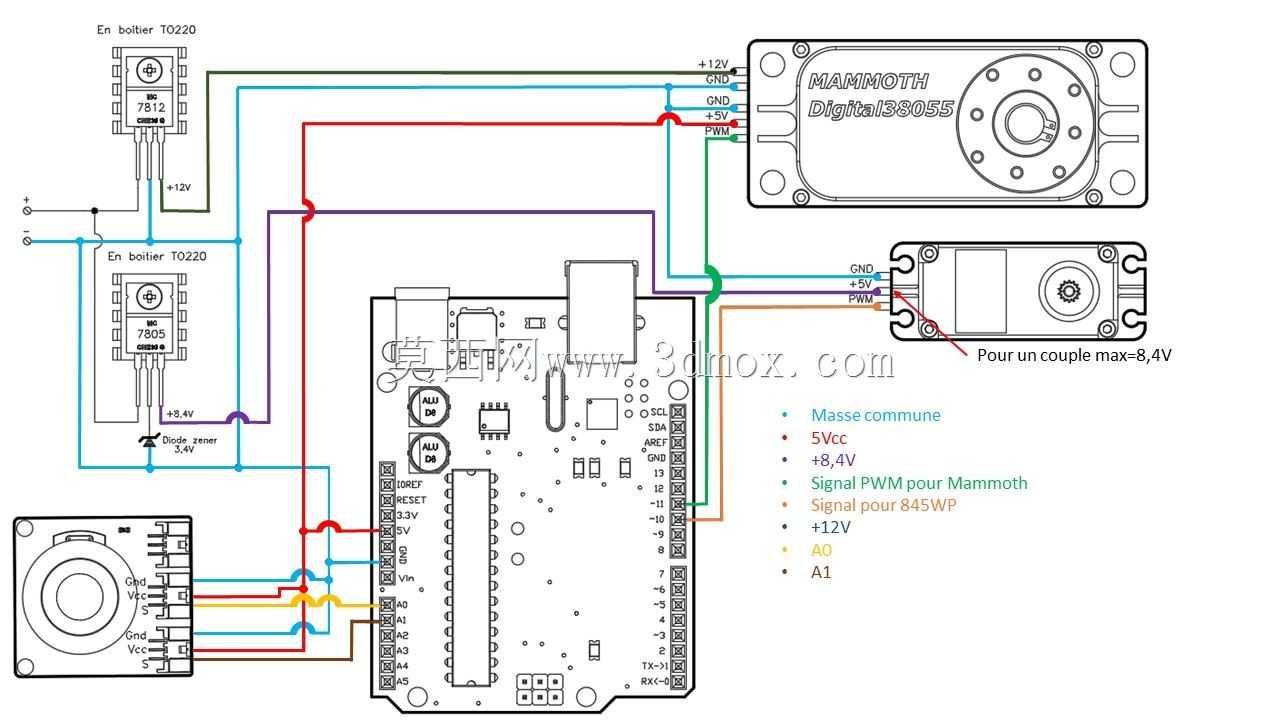

　　方案中覆盖了多类常用伺服配置的连接逻辑：针对带3个线性调节器的伺服单元，接线逻辑上单独为每个调节器预留了独立的PWM信号通道，动力供电端做了共地处理，避免多舵机同时动作时产生的电压跌落导致信号丢步；针对6V供电的多舵机集群应用场景，架构里将供电回路与信号回路做了物理分层排布，信号走控制板侧的排针端子，动力走外接的大电流供电端子，单路供电可承载的电流冗余量预留了30%，满足多舵机同时满负载动作的电流需求；针对搭配3种张力差速器、适配6019型舵机的伺服组，接线时为每个差速器的反馈信号预留了单独的回传通道，控制端可实时读取每个舵机的当前位置与负载状态，不会出现多舵机动作不同步的问题；针对搭配2种线性调节器与伺服差速器的配置，架构里将调节器的使能端与舵机的控制端做了逻辑联锁，调节器未完成上电初始化时，舵机控制信号不会输出，避免上电瞬间舵机误动作打坏周边结构件；针对搭配2种张力规格6019舵机、2种伺服差速器的配置，接线架构里为不同张力规格的舵机做了分组供电，大张力舵机单独走高压供电回路，小张力舵机走常规6V供电，避免大舵机启动时的电流冲击影响小舵机的控制精度；针对带操纵杆的营养分离型Topmodèles领航版伺服单元，架构里将操纵杆的模拟量输入通道与舵机的输出通道做了一一映射，无需额外编写映射代码即可实现摇杆直接控制舵机动作，适配手动调试阶段的操作需求。

　　从安装边界来看，这套架构的接线排布完全适配标准Arduino控制板的安装孔位，控制板与舵机之间的接线预留了足够的弯折半径，最小弯折半径满足线材的耐折要求，不会因为设备内部的结构震动导致线材疲劳断裂；舵机端的接头采用标准的3Pin杜邦接头，兼容市面上绝大多数20kg、25kg级金属齿轮舵机的接口定义，信号、电源、地的线序做了统一规范，不会出现插反烧损舵机或控制板的问题；整套接线架构的整体占用空间可适配最小100*80mm的设备内部安装腔，所有接线走线路径避开了设备内部的运动部件，不会出现运行过程中线材被运动件剐蹭破损的问题。

　　从实际使用场景来看，这套互连架构既可以直接用于小型食品分料设备的执行端控制，也可以迁移到桌面级机械臂、智能小车舵机转向、航模舵面控制、小型自动化分拣装置的执行端搭建中，开发者不需要从零开始梳理接线逻辑，只需要根据自己选用的舵机规格对应到方案里的匹配模块，即可快速完成硬件搭建，大幅缩短原型开发的周期。架构设计时充分考虑了后期维护的便利性，每路接线都预留了可插拔的端子，单个舵机出现故障时可以直接拔插更换，不需要拆解整套接线；信号回路与动力回路的分层排布也方便后期用示波器检测信号质量，排查故障时不需要逐根理线即可快速定位问题点。针对舵机运行时的电磁干扰问题，架构里特意在舵机供电端靠近控制板的位置预留了滤波电容的安装位置，可根据实际舵机的功率大小焊接对应容值的电解电容，吸收舵机动作时产生的电压尖峰，避免干扰控制板的正常运行，保证控制信号的稳定性。
