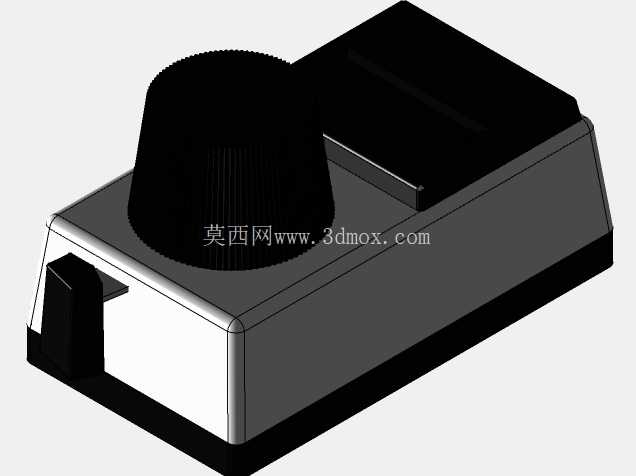

VISHAY15A11B10多圈电位计精密旋钮结构

　　在工业控制、测试仪器、精密调节设备的面板设计中，这类带计数功能的精密旋钮是多圈电位计最常用的配套操作件，日常接触到的实验室电源参数微调、工控柜信号校准、老款测试设备的量程调节、专用检测仪器的阈值设定场景里，都能见到这类结构件的身影。不同于普通单圈旋钮的粗调定位，这款适配VISHAY电位计的旋钮专门对应10圈机械调节行程的多圈电位计使用，能把电位计整圈的转动行程通过计数盘直观反馈给操作人员，避免调节时靠记忆圈数带来的参数偏差，尤其适合需要反复校准、参数复现要求高的调节工位。

　　从实际使用的功能逻辑来看，这款旋钮自带制动结构，当调节到目标参数位置后，制动结构可以锁定旋钮的转动状态，避免设备运输过程中的震动、日常操作的误触碰导致电位计参数偏移，很多户外部署的工业传感设备、长期固定参数运行的工控装置，都需要这类带锁止功能的旋钮来维持参数稳定性。旋钮的轴孔匹配直径6.35毫米的标准电位计输出轴，这个尺寸是行业内多圈电位计的通用轴径规格，安装时不需要额外做轴套转接，直接套入轴端后用侧面的顶丝紧固即可，能适配绝大多数同规格的进口、国产多圈电位计产品，替换通用性较强。

　　外形尺寸上，这款旋钮整体占用的面板安装空间为44.5x25.4x22毫米，做面板开孔设计时需要注意，旋钮本体突出面板的高度为22毫米，计数盘的观察窗口需要对准面板上的标识区域，周边要预留至少3毫米的操作间隙，避免戴劳保手套操作时剐蹭周边的其他按键或旋钮。旋钮的表面做了光滑处理，没有尖锐的棱角，转动时的阻尼感均匀，每一圈的转动反馈清晰，计数盘的数字进位准确，不会出现跳数、卡滞的问题。

　　做三维结构设计时，这个模型完整还原了旋钮的内部轴孔结构、制动拨片的安装位置、计数盘的数字刻度排布、顶丝孔的定位尺寸，在做设备面板的整体装配校验时，可以直接导入这个模型完成干涉检查，确认旋钮转动时不会和面板内侧的电位计安装座、走线槽、其他元器件产生空间冲突。很多新手结构设计师做面板布局时，容易只考虑旋钮的正面安装尺寸，忽略旋钮后侧和电位计连接部分的空间占用，以及转动时计数盘的活动范围，直接套用这个精准建模的结构件，就能避免后期打样时出现装配干涉的问题。

　　从实际选型的角度来说，这类旋钮的核心参数除了轴径匹配、转动圈数对应之外，制动结构的可靠性是最关键的指标，这款模型还原的制动结构采用侧面拨杆触发的方式，拨动手感轻盈，锁止后没有虚位，不会因为长期使用出现锁止失效的问题。在闸门控制类的设备上，这类旋钮常用来做开度的精细调节，计数盘的读数可以直接对应闸门的开启百分比，不需要额外加装位移反馈装置，就能实现开度的直观调节，大幅降低设备的硬件成本。在一些老式的进口设备维修替换场景中，这类原厂规格的旋钮很难单独采购，参照这个三维模型的尺寸参数，就可以直接机加工或者3D打印出适配的替换件，解决老旧设备配件停产的维修难题。

　　建模过程中对旋钮的各个配合面都做了公差预留，轴孔的尺寸按照过渡配合的公差带设置，顶丝孔的位置和实际产品完全一致，计数盘的数字位置和转动进位关系也做了准确还原，导入装配环境后不需要额外调整尺寸，就能直接用于工程出图、装配仿真、3D打印验证。对于做电子设备结构设计、工控面板集成、仪器仪表开发的工程师来说，这类标准化的常用操作件模型，可以大幅减少重复建模的工作量，把更多精力放在核心功能结构的设计优化上，同时也能避免因为自行建模的尺寸偏差导致的后期装配问题。
