户外配电盘遮阳防护装置结构设计

　　这套防护结构主要服务于露天布设的低压配电节点，常见于工业园区边角、市政道路旁、户外施工临时供电区、居民小区外围这类没有专用配电房遮蔽的场景，核心作用是给内置的电气配电盘提供可靠的物理防护，避免长期露天环境下的日晒、雨淋、落尘、外力剐蹭对电气元件造成损伤。很多户外配电设施故障都源于防护不到位，夏季正午直射阳光会让柜内温度远超元件额定工作阈值，加速线缆绝缘层老化、触发断路器过热误动作，暴雨天气的斜向飘雨容易顺着柜体缝隙渗入造成短路，露天堆积的落叶、扬尘也会堵塞柜体散热通道，这套遮阳防护结构就是针对这些实际运维痛点设计的。

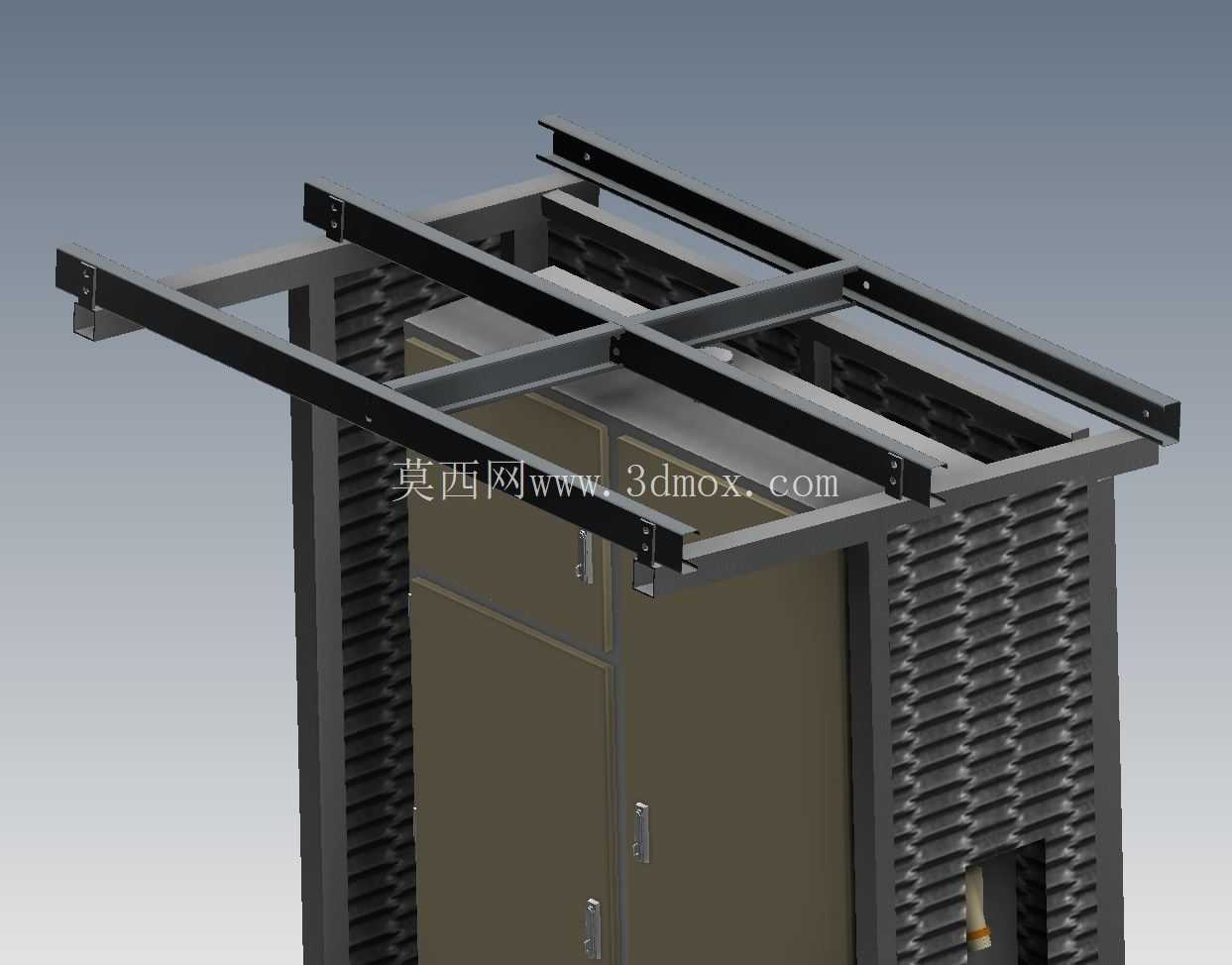

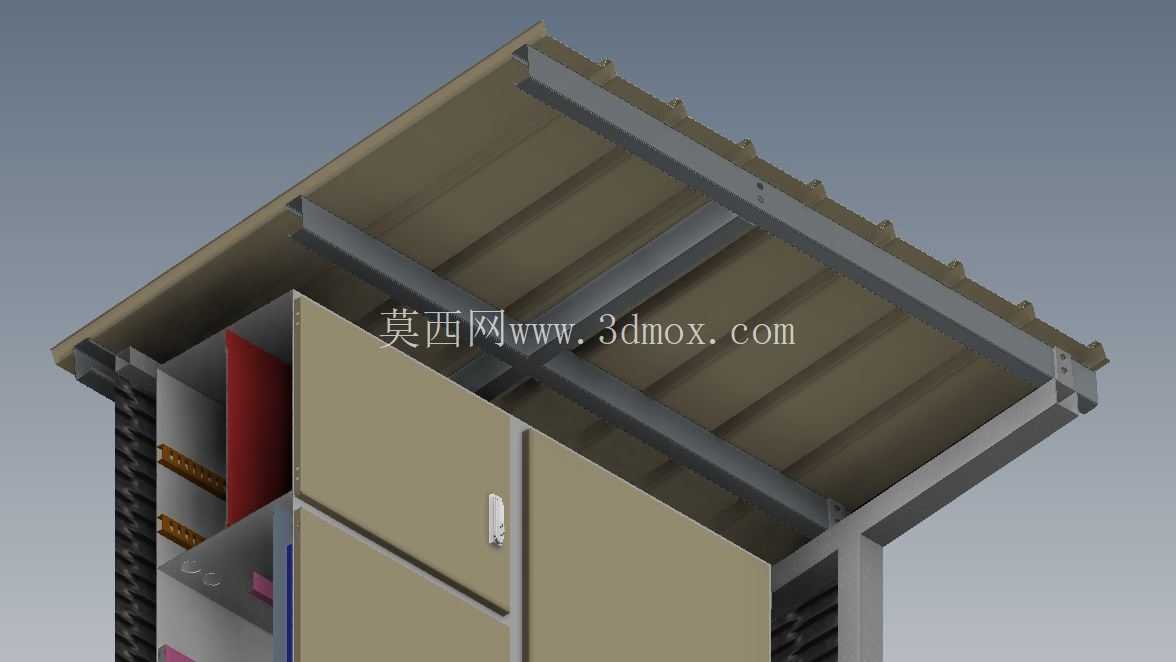

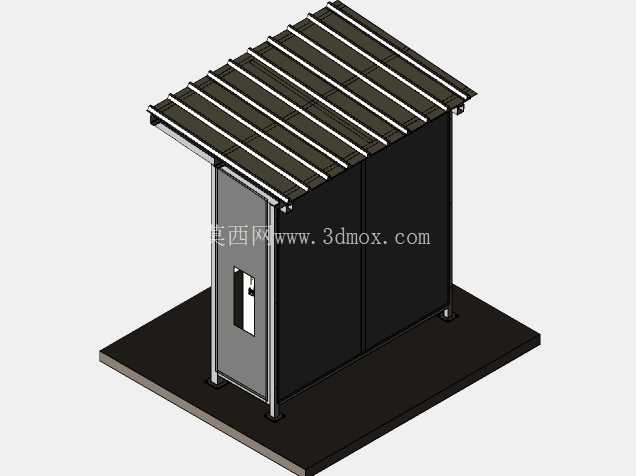

　　从结构设计逻辑来看，顶部的遮阳栅板没有采用整板封闭结构，而是用多根平行的条形型材排布，相邻型材之间预留了均匀的通风间隙，这样既可以遮挡90%以上的直射阳光，避免阳光直接照射柜体顶面造成热量传导积聚，又不会阻碍热空气向上流通，不会因为加装遮阳结构反而把热量闷在柜体上方区域。栅板整体向单侧做了微小的倾斜角度，降雨时落在顶面的雨水会顺着倾斜方向快速排离柜体范围，不会在顶面形成积水渗漏，栅板下方的支撑框架采用方管焊接成型，和柜体主框架的连接点做了加强处理，能抵御户外常见的阵风载荷，不会出现大风天气结构变形、脱落的问题。

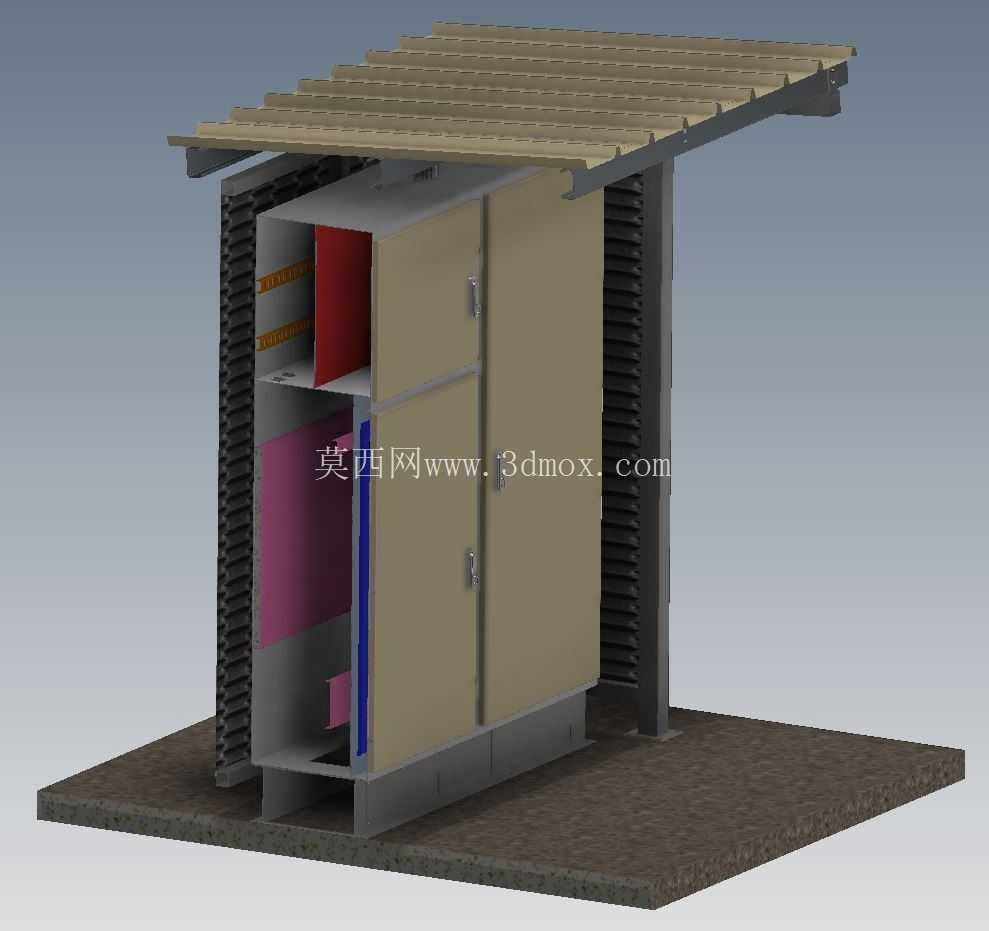

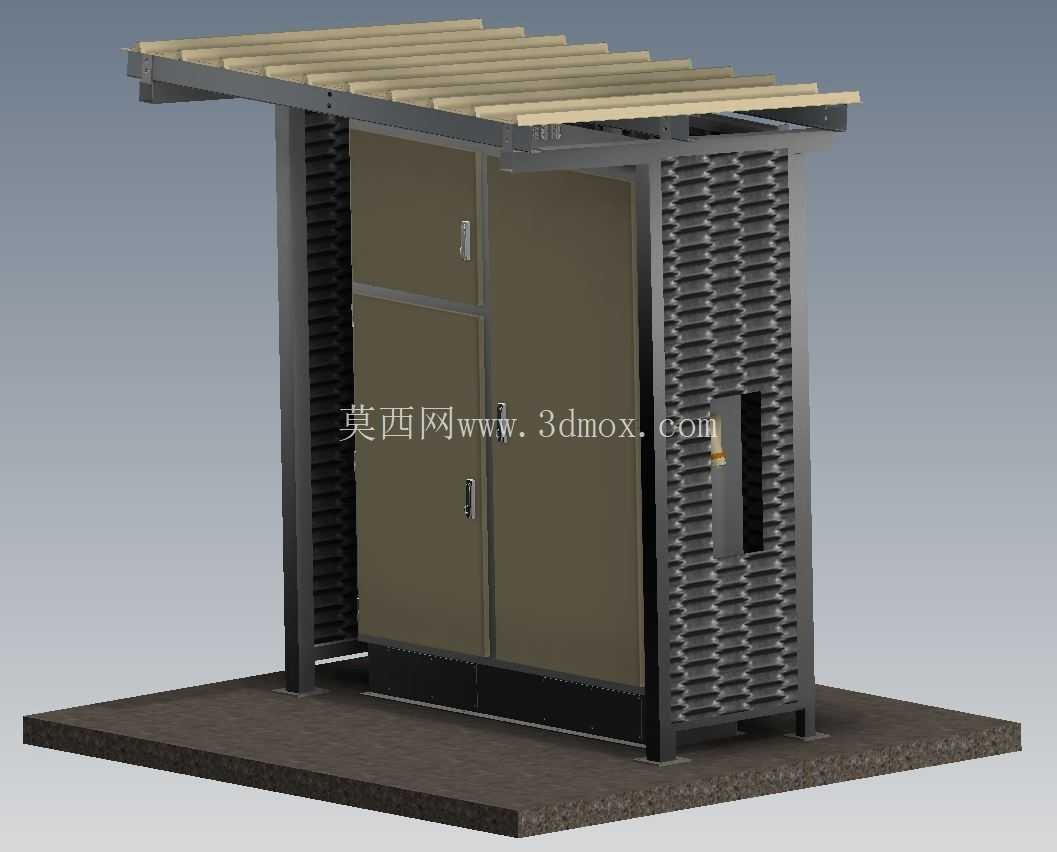

　　柜体两侧的防护结构做了差异化设计，其中一侧是整面的百叶通风结构，百叶的叶片角度经过反复调整，向下倾斜的角度刚好可以阻挡斜向飘落的雨水进入柜体内部，同时保证足够的通风截面积，满足柜内电气元件散热时的空气流通需求，百叶内侧预留了加装防尘滤网的安装位，后期运维时可以根据现场扬尘情况选配滤网，阻挡柳絮、扬尘、虫类进入柜内。另一侧对应柜体柜门的区域没有做满高的遮挡，预留了足够的操作空间，运维人员打开柜门进行分合闸操作、检修维护时，不需要额外拆除防护结构，站在地面就可以完成常规操作，不会给日常运维增加额外工作量。

　　底部的安装基座采用加厚钢板折弯成型，整个柜体和遮阳结构都固定在这个基座上，基座的平面尺寸比柜体投影轮廓每侧宽出150mm，既可以作为安装时的找平基准，适配户外不平整的硬化安装地面，也能避免柜体底部直接和地面接触，防止地面积水浸泡柜体底框造成锈蚀，基座上预留了对应的地脚螺栓安装孔，现场安装时可以直接通过膨胀螺栓固定在混凝土基础上，不需要额外做复杂的基础适配。

　　整个防护结构的主体材质选用常规冷轧钢板，表面做户外级喷塑处理，兼顾结构强度和户外耐候性，所有的拼接棱边都做了圆角钝化处理，避免安装、运维过程中划伤操作人员。结构设计时充分考虑了加工工艺性，所有的钣金折弯件都采用常规折弯角度，没有特殊工艺要求，焊接位置都布置在非外观面，后期喷涂处理后外观整洁，整体结构没有易损易耗件，安装完成后不需要频繁维护，能适配绝大多数户外落地式配电盘的加装防护需求，不管是新设备出厂配套还是老旧户外配电设施的改造加装，都可以通过调整连接尺寸快速适配。
