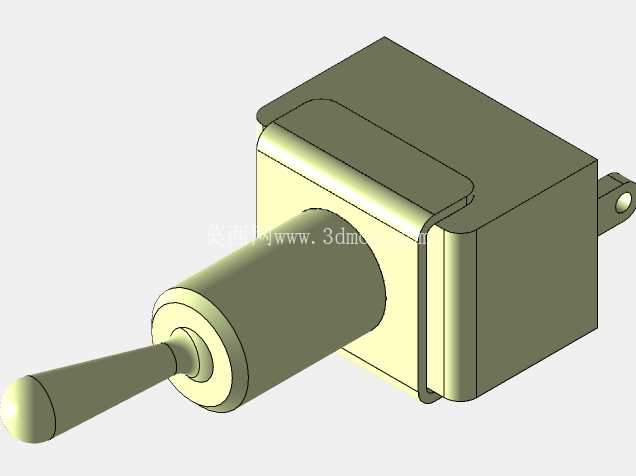

ТумблерTSM102A1钮子式电源切换开关结构

　　在低压配电、小型工控设备、民用电子装置的电源回路里，这类钮子式切换开关是承担回路通断、档位切换的基础执行元件，很多刚接触电路设计的工程师容易忽略这类小元件的安装边界与结构细节，直到打样装配时才发现开孔尺寸不匹配、操作手柄干涉周边元件、接线端子与走线空间冲突，直接拖慢整机组装进度。做这款开关的三维结构时，首先要明确它的实际使用场景：它常被布置在设备操作面板、电源输入侧的控制回路里，用来实现主电源通断、双路电源切换、功能档位切换，操作时靠扳动手柄带动内部的触点机构完成动作，操作反馈清晰，有明确的档位卡位，不会因为设备运行的轻微震动出现误跳档的情况。

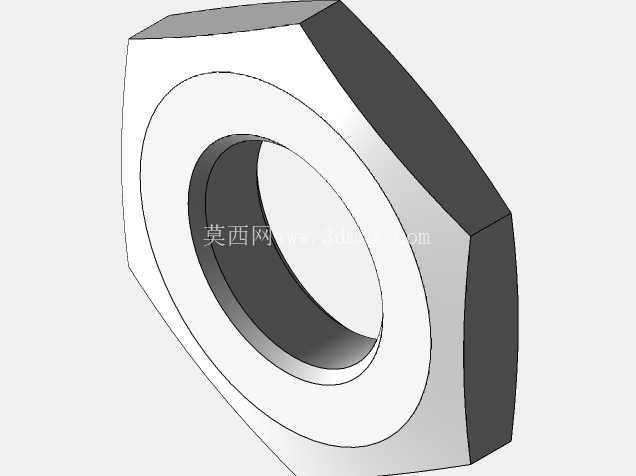

　　从结构设计的逻辑来看，首先要敲定安装法兰的尺寸，这类面板安装式开关的核心安装基准是螺纹安装座的外径，配套的面板开孔需要和螺纹尺寸精准匹配，同时要预留锁紧螺母的旋合空间，螺母的六角对边尺寸也要在模型里准确还原，避免装配时扳手操作空间不足。手柄的摆动行程是设计里容易出问题的点，两档或者三档的钮子开关，手柄从一个档位扳到另一个档位的摆角有固定范围，建模时要把两个极限位置的手柄姿态都做出来，方便布局周边元件的时候预留足够的操作空间，不会出现手柄扳到极限位置时碰到旁边的按钮、指示灯或者接线端子的情况。

　　外壳部分采用的是绝缘耐温的工程材质，建模时要还原外壳的加强筋结构，这些加强筋一方面是提升外壳的结构强度，避免安装锁紧时外壳开裂，另一方面是在内部给触点组件提供定位卡槽，保证内部的动触点、静触点、弹簧复位组件的位置精度，不会因为多次扳动操作出现内部组件移位，导致接触不良的问题。接线端子的结构也不能马虎，这类开关常用的是快插式接线端子或者螺丝锁紧端子，模型里要还原端子的接线空间，比如螺丝锁紧式的端子要预留螺丝头的沉孔位置，快插端子要还原插片的厚度与宽度，方便工程师在整机布线时匹配对应的接线端子规格，不用反复核对实物参数。从安装边界来看，开关装入面板后，面板背后的本体长度要准确还原，因为很多小型设备的内部走线空间非常紧凑，背后的本体如果尺寸做长了，会和内部的PCB板、变压器、走线槽产生干涉，尤其是在紧凑型的电源模块里，几毫米的尺寸偏差就会导致整个模块无法装配。另外，开关的密封结构细节也要体现，部分应用在多尘、轻微溅水环境的设备里，这类开关的安装座位置会带橡胶密封垫圈，建模时要把垫圈的安装槽做出来，方便设计时评估密封方案的可行性，不用后期再补改结构。

　　触点部分的结构虽然在外壳内部，但建模时也要还原其动作逻辑，动触点的摆臂靠弹簧提供定位力，扳动手柄时摆臂带动动触点在两个静触点之间切换，保证接触压力足够，避免通过额定电流时出现触点发热的情况，这部分的结构还原也能帮助工程师理解开关的载流能力边界，在选型时匹配对应的回路电流参数，不会出现小开关带大负载导致烧蚀的问题。很多工程师在做整机三维布局时，习惯直接调用简化的开关模型，忽略了手柄摆角、背后本体尺寸、接线端子空间这些细节，等到样机装配时才发现干涉，不得不重新改面板开孔、调整内部元件布局，浪费大量的试错时间，精准还原的三维结构能在设计阶段就把这些潜在的装配问题排查掉，大幅提升设计迭代的效率。
