金属轴旋转电位器WH9011B结构设计

　　在消费类电子、小型工控设备、音频调控装置的电路设计环节里，这类带金属轴的旋转电位器是十分常见的被动调节元件，核心作用是通过旋转动作改变自身电阻值，进而实现电路中电压分配、信号增益调节、参数阈值设定的功能，很多手持检测设备、桌面音频功放、小型工控操作面板上的参数调节旋钮，内部核心部件就是这类结构的电位器。

　　从实际使用场景来看，这类电位器大多安装在设备的操作面板内侧，金属轴伸出面板表面搭配旋钮帽使用，用户通过旋转旋钮带动轴体转动，改变内部碳膜或者导电塑料轨上的电刷接触位置，连续调整输出的电阻值，相比直滑式电位器，旋转结构的安装占用面板面积更小，旋转角度的调节精度更容易控制，适合需要连续微调参数的操作场景，比如音频设备的音量调节、小型电源的输出电压微调、温控设备的阈值设定等场景都能见到同结构产品的应用。

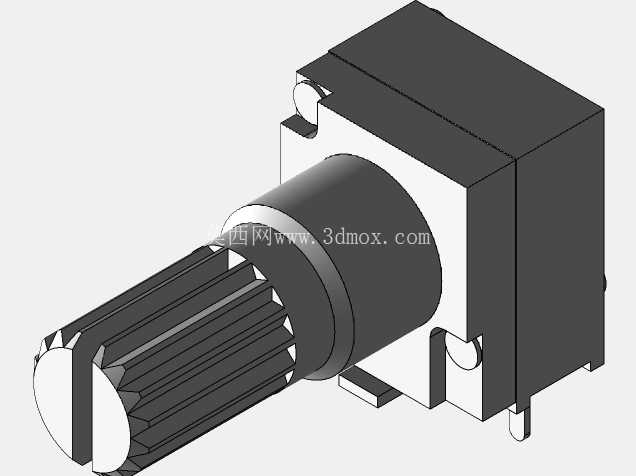

　　这款电位器的结构设计充分考虑了板载安装的实际需求，主体采用方形塑封基座，基座底部伸出两个直插式定位引脚与三个电路连接引脚，适配常规PCB板的波峰焊工艺，安装时引脚直接插入PCB对应过孔，基座底部的定位柱可以卡入PCB的定位孔中，避免焊接过程中元件偏移，也能在后续使用中承受轴体旋转带来的扭矩，防止引脚受力脱焊。金属轴部分采用滚花设计，伸出基座的轴段表面做了直纹滚花处理，安装塑料旋钮时可以依靠滚花的摩擦力防止旋钮打滑空转，不需要额外打胶或者顶丝固定，装配效率更高。轴体与塑封基座的衔接位置做了限位结构，旋转总行程控制在270度左右，既可以覆盖从最小阻值到最大阻值的全调节范围，也能避免过度旋转导致内部电刷脱轨损坏。

　　从设计细节来看，塑封基座的外壳采用卡扣式装配，不需要螺丝固定，生产组装时可以直接将内部的电阻基片、电刷弹片、轴体联动结构压入基座后扣合外壳，适合大批量自动化生产。基座背面的引脚排布遵循行业通用的电位器引脚定义，中间引脚为电刷活动端，两侧引脚为电阻体两端，设计PCB封装时不需要额外调整引脚顺序，可以直接沿用通用封装库的尺寸，减少结构设计的重复工作量。轴体的径向跳动量控制在较小范围内，旋转时的阻尼感均匀，没有卡顿或者松动的段落感，用户调节时可以通过阻尼反馈感知调节幅度，适合需要精准微调的操作场景。

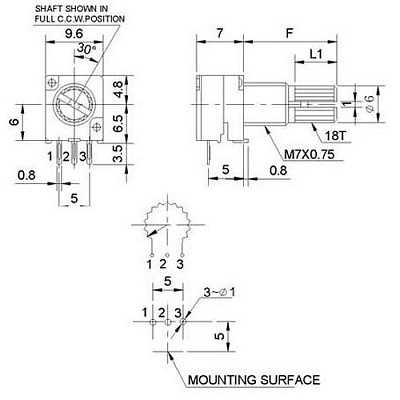

　　在安装边界尺寸上，这款电位器的方形基座边长控制在标准9mm规格范围内，基座高度不含轴体约为10mm，金属轴直径为6mm，伸出基座的长度根据常规面板厚度设计为12mm左右，可以适配1-3mm厚度的设备面板，安装时面板上只需要开一个直径6.5mm左右的轴过孔，在基座对应位置预留两个定位孔和三个焊盘过孔即可完成布局，不需要额外的固定结构，整体占用PCB的安装空间很小，适合高密度布局的小型电路板使用。内部的电刷弹片采用弹性合金材料，长期旋转磨损量小，正常使用场景下的旋转寿命可以满足常规消费类电子与工控设备的使用需求，电阻体采用碳膜印刷工艺，阻值线性度好，调节过程中阻值变化均匀，不会出现跳变或者接触不良的问题。

　　在结构建模过程中，需要重点关注轴体与基座的同轴度公差，轴体旋转时不能与基座内壁产生摩擦，否则会导致旋转阻尼过大甚至卡滞；引脚的位置度公差需要符合PCB插件的通用要求，避免出现插装困难的问题；基座外壳的卡扣配合尺寸需要控制在合理公差范围内，既要保证扣合后不会松脱，也要避免装配时卡扣断裂。这类电位器作为通用电子调节元件，在结构设计时充分兼顾了生产装配效率、实际使用手感、安装适配性等多方面的需求，是小功率电路参数调节场景下应用十分广泛的元件类型。
