突跳式温控恒温器结构设计

　　这款突跳式恒温器是电热类设备、电源配套温控系统里常用的温度保护与控制元件，日常在电热水器、小型电源变压器、厨房电热器具、工业加热模组里都能见到它的身影，核心作用是在被控温部件达到设定温度阈值时快速通断电路，避免设备超温引发故障甚至安全隐患。从结构设计来看，这款恒温器采用圆形碟状双金属片作为核心感温驱动元件，双金属片由两种热膨胀系数差异较大的金属层压复合而成，常温下处于初始稳定形态，当感温面接触的安装面温度上升到动作阈值时，双金属片会因为两层金属的形变差产生瞬间突跳，通过内部的传动顶杆推动触点组件动作，实现电路的断开或者接通，这种突跳式的动作机制能避免触点在临界温度附近反复通断拉弧，大幅提升触点使用寿命与工作可靠性。

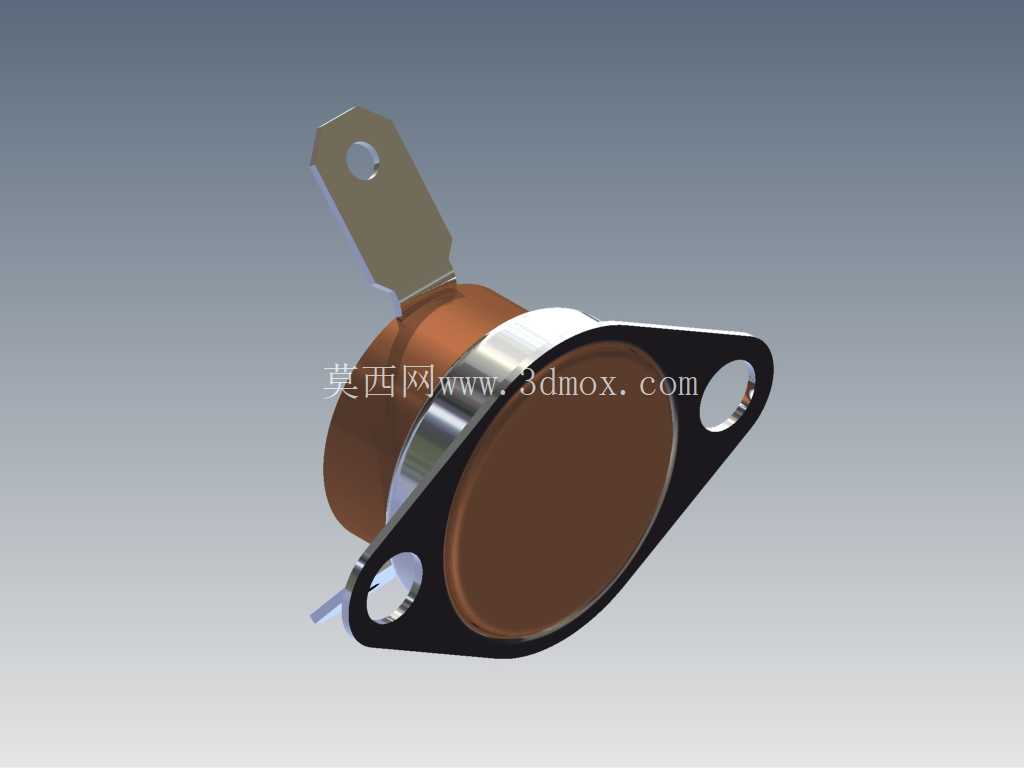

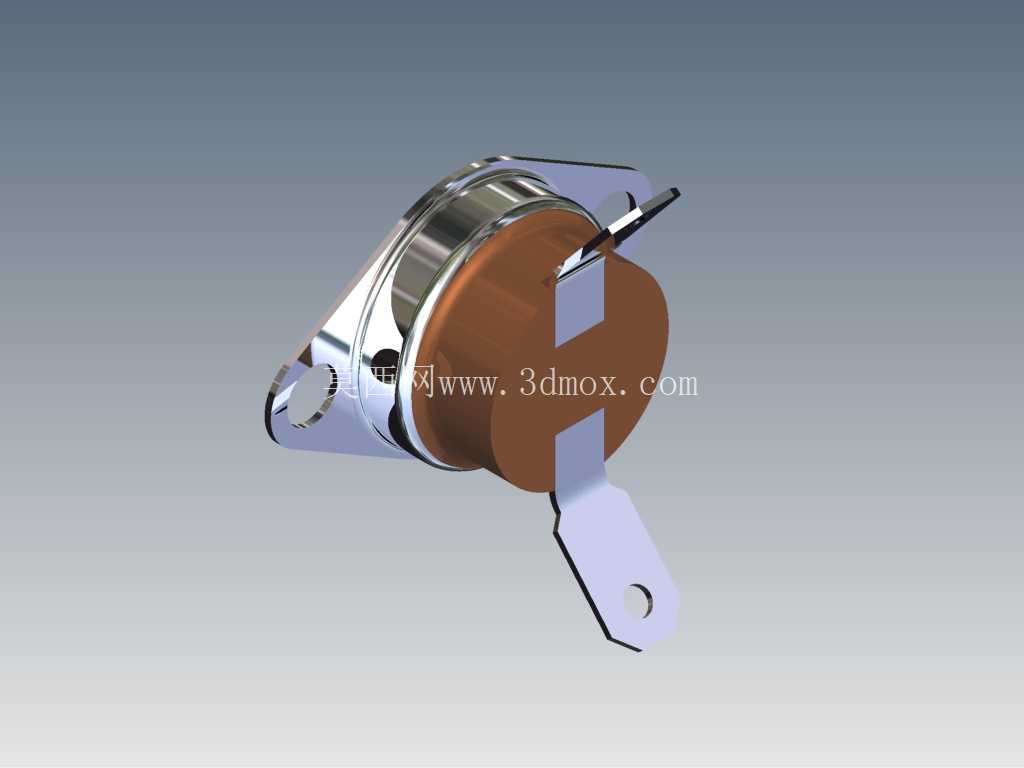

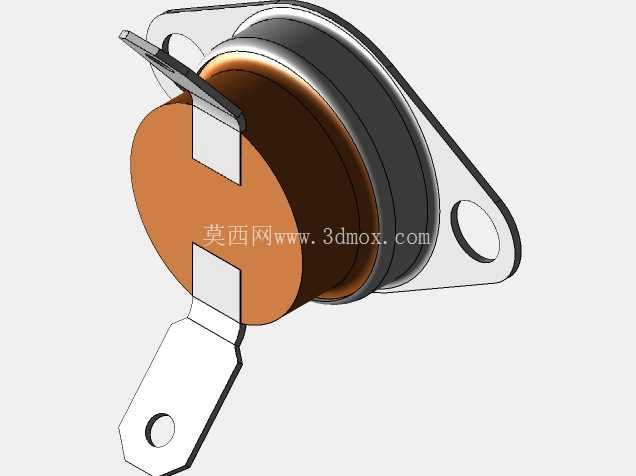

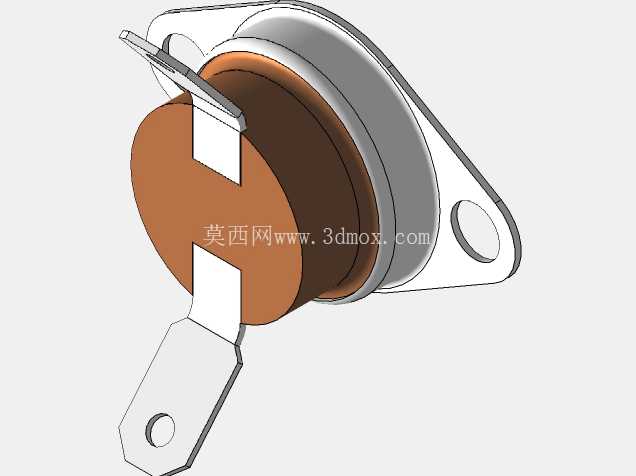

　　安装结构上，这款恒温器设计了带两个安装孔的菱形固定支架，支架采用冷轧钢板冲压成型后做发黑防锈处理，两个安装孔的中心距适配行业通用的安装孔位标准，安装时可以通过M3或者M4的螺丝直接固定在被控温的金属壳体、变压器绕组端面、加热管安装座上，感温面与被控温面之间可以涂抹薄层导热硅脂降低接触热阻，保证温度采样的准确性。元件本体的圆柱形壳体采用耐高温电木材质封装，能耐受常规工况下150摄氏度以内的长期工作温度，内部的触点组件采用银合金材质，具备一定的带载通断能力，可以直接控制小功率加热回路，也可以搭配继电器实现大功率回路的温控保护。侧边伸出的接线端子采用镀锡铜质插片结构，适配标准的6.3mm快速接插件，现场装配时不需要焊接，直接插接即可完成接线，能大幅提升生产线的装配效率。

　　从实际选型应用的角度看，这类恒温器的动作温度公差通常控制在±5摄氏度以内，复位温度一般比动作温度低15-30摄氏度，形成合理的动作回差，避免设备在阈值附近频繁启停。在电源变压器配套场景中，这类恒温器通常紧贴变压器的绕组或者铁芯安装面固定，当变压器因为过载、环境温度过高、散热不良导致温度上升到设定阈值时，恒温器快速断开变压器的输入回路，等温度下降到安全复位值后再自动接通电路，实现无源式的过热保护，不需要额外搭配控制电路，可靠性远高于需要辅助供电的电子类温控元件。在电热器具场景中，这类恒温器既可以作为控温元件实现加热温度的恒定控制，也可以作为超温保护的二级安全元件，在主温控失效时触发断电，构成双重安全防护。

　　建模过程中需要重点关注几个关键尺寸的准确性：首先是固定支架的两个安装孔中心距、安装孔与感温端面的平行度，这直接决定了元件安装后感温面能否与被控温面紧密贴合；其次是接线插片的厚度、宽度与伸出长度，要保证与标准快速接插件的配合松紧度合适，避免出现接触不良或者插拔力过大的问题；再者是内部双金属片的安装行程与顶杆的配合间隙，这个尺寸链直接影响恒温器的动作温度精度，间隙过大会导致动作温度偏高，间隙过小则可能出现低温误动作。另外，外壳的绝缘爬电距离也要符合低压电器的相关安全标准，带电部件与金属安装支架之间的绝缘距离要满足基本绝缘的要求，避免安装后出现漏电风险。

　　不同于电子类温度传感器需要搭配控制电路才能实现通断功能，这类机械式恒温器完全依靠材料本身的物理特性实现温度检测与电路通断，抗干扰能力极强，在强电磁干扰的工业场景、电压波动较大的用电环境下都能稳定工作，不存在程序跑飞、电子元件失效的风险，这也是它面世多年依然在温控保护领域被广泛应用的核心原因。在结构设计时，金属支架与感温端面之间采用翻边铆压的工艺连接，既保证了连接强度，也实现了外壳的密封，能阻挡日常使用中的灰尘、潮气进入元件内部，避免触点氧化接触不良。顶部伸出的固定挂耳可以在部分空间受限的安装场景下实现单孔固定，适配更多不同的安装空间需求，不需要额外设计转接支架就能完成装配。
