多工位级进冲压金属薄板结构设计

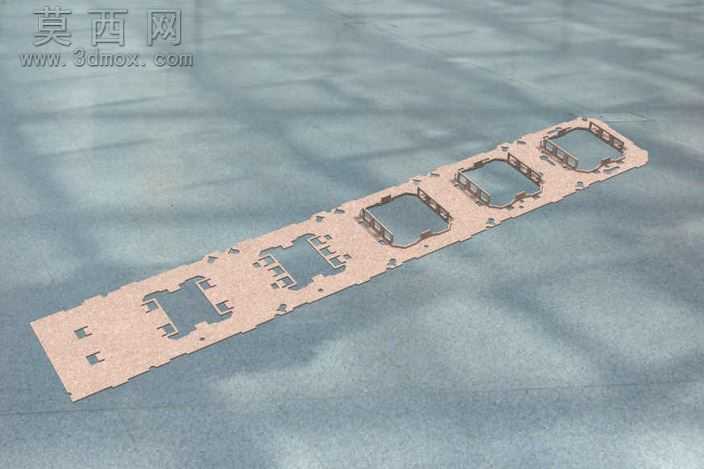

本作品为多工位连续冲压成型的金属薄板零件，采用三维参数化建模方式完成全流程设计，建模过程中严格遵循精密冲压工艺的设计规范，对薄板的整体轮廓、各工位冲裁型腔、定位孔位、连接搭边结构进行了精准的尺寸约束，确保每一处结构特征都符合实际冲压生产的工艺要求。渲染阶段采用哑光金属材质模拟真实冷轧薄板的表面质感，搭配柔和的环境漫反射光照，清晰呈现薄板表面的平整质感与冲裁断面的细节特征，通过透视角度的调整完整展示整条料带的排布逻辑，让观者可以直观看到从料带进料到逐步冲裁成型的完整工位布局。结构设计上，该金属薄板采用级进模连续送料的排布方式，沿料带长度方向依次设置多个独立成型工位，每个工位对应不同的冲裁、成型工序，工位之间预留足够宽度的工艺搭边，保证冲压送料过程中料带的结构强度，避免送料偏移导致的零件精度偏差；每个型腔的冲裁轮廓都做了工艺圆角过渡处理，避免冲裁过程中出现应力集中导致的模具崩刃、零件毛刺过大等问题，边缘的定位小孔与工艺缺口按照送料步距精准排布，可配合模具的导正销实现高精度送料定位，保证各工位冲裁位置的同轴度与轮廓精度。设计思路围绕量产场景下的精密五金零件生产需求展开，在保证零件最终功能结构尺寸符合要求的前提下，优化料带排布方式提升材料利用率，合理分配各工位的冲裁受力，降低单工位的冲裁载荷，延长模具使用寿命；建模过程中同步验证了薄板的最小壁厚、冲裁间隙、搭边强度等工艺参数，确保设计方案可以直接导入冲压工艺分析软件进行成型仿真，无需额外调整结构即可对接实际生产流程，整体结构紧凑合理，充分体现了精密冲压钣金件的设计特点，可作为同类级进冲压薄板零件的设计参考模板。
