多工位旋转式真空吸盘吸持执行机构

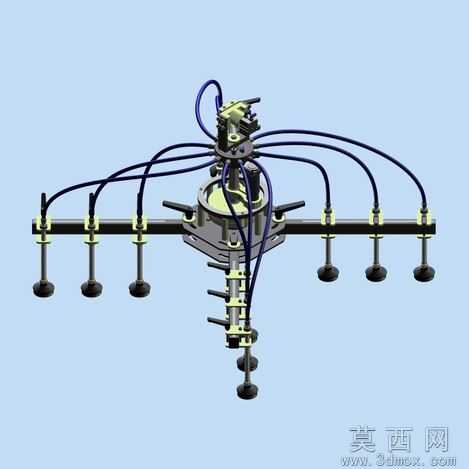

本模型为多工位旋转式真空吸持执行机构，采用三维建模软件完成全参数化设计，整体结构围绕中心回转基座展开，通过对称式辐射布局布置多组独立吸持支路，可实现多工位同步取放料作业。建模过程中对各部件进行了精细化的结构还原：中心基座采用分层式装配设计，内置气动管路转接通道，将主进气路均匀分流至各支臂，避免管路缠绕干涉；辐射状支臂采用等距排布设计，每支臂末端配置独立的真空吸盘组件，包含缓冲导杆、复位弹簧、吸盘接头与橡胶吸盘，缓冲结构可适配不同高度差的工件表面，避免硬接触造成工件损伤。气动管路采用沿支臂贴附式布线设计，通过专用管卡固定，管路走向流畅无锐角弯折，保证气路通畅。模型渲染阶段采用金属材质模拟基座与支臂的铝合金加工质感，对气动管路赋予深蓝色橡胶材质，吸盘采用黑色哑光橡胶材质，弹簧赋予镀锌金属光泽，各部件材质区分清晰，可直观呈现装配关系。设计思路上，该机构适配自动化生产线的物料分拣、上下料工序，中心回转结构可带动全部吸盘工位完成角度切换，配合外接真空发生器即可实现负压吸持与破压释放动作，多工位布局可大幅提升单次循环的取放料效率，支臂长度可根据实际作业半径调整，吸盘规格可根据工件材质、重量更换，具备较强的通用性。建模过程中严格遵循机械装配逻辑，各运动部件预留合理的活动间隙，缓冲导杆与支臂安装孔采用间隙配合，回转部位预留轴承安装位，可直接用于工程参考与结构验证，完整还原了气动吸持执行机构的工作原理与装配细节。
