16段单位数56.8毫米标志LED显示屏结构

　　在工业控制人机交互面板、小型检测设备数显单元、嵌入式仪器仪表的显示模块选型环节，16段单位数LED显示单元是兼顾字符显示丰富度与安装空间占用的常用选型方案，本次呈现的这款56.8毫米标志规格的16段单位数显示结构，针对小空间内的多字符显示需求做了全维度的结构适配，能覆盖数字、部分英文字母与常用符号的显示场景，相比传统7段数码管，16段的段划分逻辑可以消除7段管显示字母时的字形畸变问题，比如显示字母R、M、K这类带斜向笔画的字符时，不会出现笔画缺失导致的识别歧义，适合用在需要显示设备状态编码、参数单位缩写、工位编号的工业场景中。

　　从结构设计的底层逻辑来看，这款显示单元的外形尺寸做了严格的边界约束，主体显示面的外形高度控制在60.1毫米，厚度方向的尺寸为2.37毫米，属于薄型贴装类显示部件，安装时不需要在面板后方预留过深的容纳空间，适配厚度1.5到3毫米的设备面板开孔安装场景。显示面的段码排布采用中心放射式布局，16个独立发光段围绕中心基准点均匀划分，每个段的发光区域边界做了遮光槽设计，避免相邻段发光时出现串光问题，保证不同段点亮时的字形边缘锐利度，在工业车间常规照明环境下，3米范围内的识别清晰度可以满足工位操作的目视需求。引脚部分采用直插式排布，引脚间距统一为2.54毫米标准间距，和通用万用板、常规PCB焊盘的孔位规格完全匹配，不需要额外做转接板设计，焊接时可以直接采用波峰焊工艺，适配批量生产的加工流程，引脚的伸出长度做了统一管控，焊接后引脚露出PCB背面的长度控制在1.5毫米以内，避免和设备内部的其他布线、结构件发生干涉。

　　安装定位方面，显示单元的对角位置设置了直径4毫米的定位孔，定位孔的位置公差控制在0.157毫米以内，安装时可以通过定位柱和面板上的定位孔做预固定，再通过周边的卡扣或者点胶做最终固定，不需要额外设计复杂的压装结构，降低面板的加工复杂度。显示面的左上角做了10度的视角倾斜优化，对应操作人员站立操作时的常规俯视角度，减少显示面的反光问题，即使在顶部有照明光源的车间环境下，也能清晰看到显示内容。在结构细节处理上，每个段码的发光区域边缘都做了0.1毫米的遮光凸台，和表面的扩散膜贴合时可以完全压紧，避免光线从段与段的缝隙漏出，导致显示的字符出现毛边。引脚的根部做了应力释放槽设计，在焊接或者后续设备振动过程中，引脚受到的外力不会直接传递到内部的芯片绑定区域，提升产品的抗振动性能，适配有轻度振动的工业设备安装场景，比如小型流水线的计数显示单元、便携式检测仪器的参数显示位。

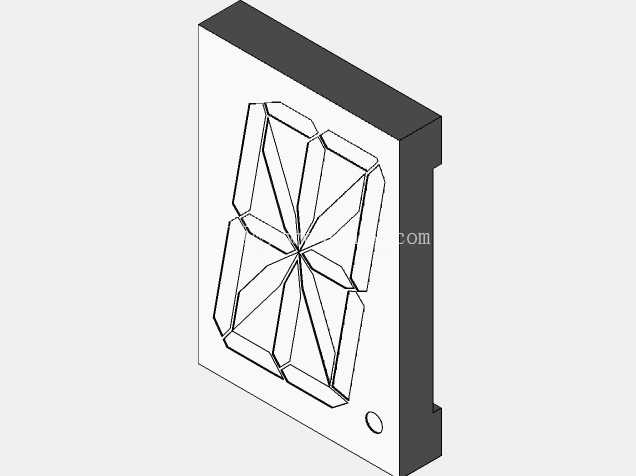

　　从实际应用的适配性来看，这款显示单元的安装边界尺寸可以直接替换同规格的传统7段单位数显示模块，不需要修改原有面板的开孔尺寸和PCB布线，只需要在驱动程序上调整对应的段码映射逻辑，就能实现更丰富的字符显示能力，对于现有设备的显示升级场景非常友好。在三维建模过程中，所有的尺寸标注都严格对应实际加工的公差要求，定位孔、引脚、显示面的相对位置公差都做了参数化约束，设计人员在调用模型做整机结构布局时，可以直接提取安装孔位、引脚位置、外形轮廓的尺寸作为设计基准，不需要反复核对实物样品的尺寸，减少结构设计阶段的尺寸核对工作量。同时模型里还原了段码的实际排布位置，在做设备UI效果验证时，可以直接在模型里模拟不同段码点亮后的显示效果，提前验证字形的识别度，避免样机制作阶段才发现显示角度、字形大小不符合操作需求的问题。
