DBH200-11.2型工业离心风机安装结构

　　在工业厂房通风、设备柜体散热、工艺排风系统的布局设计中，这类中压离心风机是常用的核心风源部件，本次呈现的DBH200-11.2规格风机结构，完整还原了主机、安装底座、配套固定机架的全部装配关系，能直接为通风系统布局、安装支架设计提供精准的三维参照。从实际应用场景来看，该规格风机常被用在中小型工业设备的柜体排风、车间局部工位送风、小型除尘系统的初级引风环节，也可配套在烘干设备、恒温试验箱的风路循环系统中，作为风路动力源驱动空气定向流动，满足工艺环节的通风、散热、排风置换需求。

　　从设备实际用途出发，该风机的核心作用是通过叶轮高速旋转形成稳定的风压与风量，克服风路中的管道阻力、过滤部件阻力，将指定区域的空气输送到目标位置，或是将密闭空间内的浑浊、高温空气排出，实现空间内的空气置换与温度调控。区别于家用通风扇，工业级风机需要满足长时间连续运行的稳定性要求，同时要适配工业场景的安装固定需求，因此配套的安装结构设计直接影响设备运行的振动控制、后期维护的便捷性。

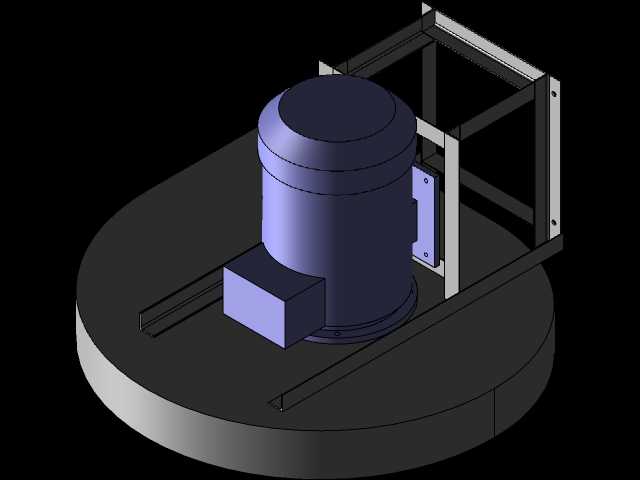

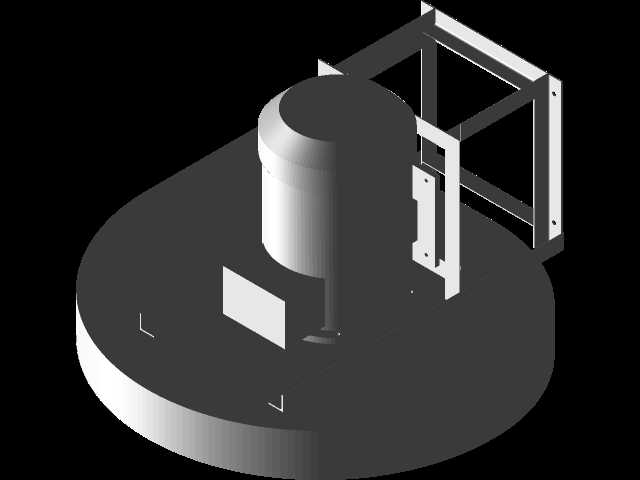

　　拆解产品功能特性来看，该结构将风机主机与安装底座、侧部固定机架做了一体化装配设计：圆形厚重底座一方面承担整机的承重作用，另一方面通过自身重量降低风机运行时的振动传递，底座上预留的两条平行安装槽，可适配不同位置的固定螺栓，方便在不同安装平面上调整固定位置，降低安装面的开孔精度要求；侧部的框架式机架采用型材拼接结构，既可以作为风机接线盒、控制模块的安装载体，也能在风机侧部形成防护结构，避免运行过程中异物触碰风机壳体，同时框架上预留的安装孔位，可直接将整机固定在设备柜体侧壁、墙面支架或是风管接口处，减少现场安装时的二次焊接、打孔工作量。风机主机的筒体采用阶梯式圆柱结构，上部为电机容纳腔，下部为叶轮蜗壳区域，侧部突出的方形结构为接线盒安装位，接线位置避开了风机的进出风方向，能避免风管凝露、灰尘堆积对接线部位造成影响，提升电气部分的运行可靠性。

　　从设计思路层面分析，该结构的建模逻辑完全遵循实际工业产品的装配顺序：首先确定风机的进出风方向与安装基准面，以底座的下平面作为整机安装的Z向基准，将风机主机的轴心线与底座中心做同轴定位，保证整机重心落在底座中心区域，避免运行时因重心偏移产生额外振动；侧部机架的安装面与风机筒体的侧壁做贴合定位，机架的安装孔位与筒体上的固定螺孔位置完全对应，保证装配时螺栓可直接穿入固定，不存在干涉问题。建模过程中对安装间隙做了合理预留，比如底座安装槽的宽度比常用固定螺栓直径大2mm，方便安装时调整位置；机架与风机筒体之间预留0.5mm的装配间隙，避免因加工误差导致装配时出现卡滞。

　　关于外形尺寸与安装边界，该风机整机的安装底座为圆形结构，直径对应200规格的安装尺寸，底座厚度满足承重要求，安装时需要在安装平面预留至少超出底座边缘30mm的操作空间，方便固定螺栓的拧紧操作；侧部机架向外突出的尺寸需要纳入安装边界核算，避免安装时机架与周边设备、管线发生碰撞；风机顶部的电机端需要预留至少100mm的散热空间，保证电机运行时的热量可正常散发，避免因散热空间不足导致电机过热停机。进出风接口的尺寸与风机规格匹配，对接风管时可直接采用对应规格的软连接做缓冲，降低风机振动向风管传递的概率。

　　在实际选型与建模复用过程中，该结构可直接导入通风系统的整体装配中，用于校验风机与周边管线、设备的安装间距，提前排查安装干涉问题；也可基于该模型调整底座安装孔位、机架结构尺寸，快速衍生出适配不同安装场景的变型结构，减少重复建模的工作量。对于结构设计人员来说，这类完整的装配模型能帮助快速掌握工业风机的安装固定逻辑，理解工业通风设备在设计时需要兼顾的承重、减振、安装便捷性、防护等多方面要求，避免在实际项目中出现安装空间不足、固定结构强度不够、维护操作空间预留不足等常见问题。
