带喷涂功能的红外线流水线烘烤设备结构方案

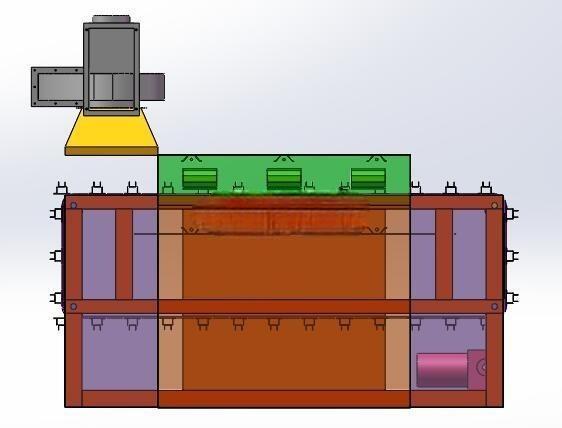

　　在五金零部件、塑胶外壳等需要表面涂层处理的生产场景中，传统分散式喷涂加静置烘烤的作业模式，往往存在工件转运耗时久、烘烤温度不均导致涂层附着力差、人工上下料劳动强度大等痛点，这款集成喷涂与烘烤功能的红外线流水线烤箱，正是针对中小批量表面处理产线的连续化作业需求设计的专用设备。设备整体采用长条形卧式布局，核心作业段沿输送方向依次排布喷涂工位、红外烘烤腔体、冷却出料段，输送链采用带定位卡槽的双侧滚子链结构，可适配尺寸在一定范围内的异形工件挂载，工件经人工或配套上料机构放置到卡槽后，随输送链匀速通过各作业工位，全程无需人工二次转运，单条线体可匹配前端喷涂工位的作业节拍，实现从喷涂到烘烤固化的连续流转。

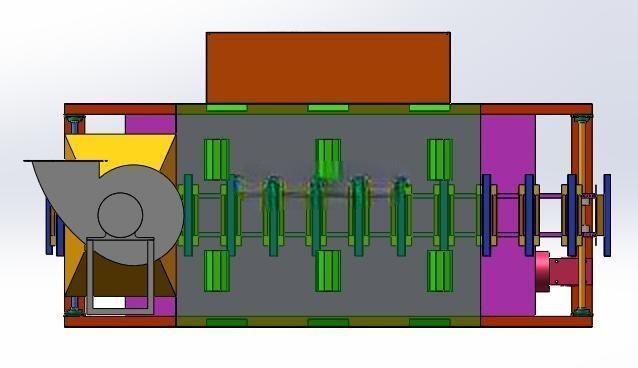

　　从结构设计逻辑来看，设备的烘烤腔体采用厚度50mm的硅酸铝保温棉填充夹层结构，外壁采用冷轧钢板折弯焊接成型，内壁采用镜面不锈钢板减少红外热量的无效反射损耗，腔体顶部布置多组模块化远红外加热管，每组加热管独立配置温度传感器与控温回路，可根据工件涂层的固化工艺要求，分段调整各区域的烘烤温度，避免局部温度过高导致涂层鼓包、或者温度不足引发的固化不完全问题。腔体左侧集成的离心风机单元，并非用于简单的排风，而是通过腔体内部的导流风道形成定向的层流风幕，一方面将喷涂工位溢出的多余漆雾导向漆雾过滤单元，避免漆雾飘散到烘烤腔体内粘附在加热管表面引发安全隐患，另一方面可带动烘烤腔体内的热空气循环，缩小腔体内不同位置的温度差，保证同一批次工件的烘烤固化效果一致性。

　　设备的输送驱动单元布置在腔体右侧的机架段，采用减速电机搭配链轮传动的结构，输送速度可通过变频调速在0.1-0.5m/min范围内调整，适配不同厚度涂层所需的烘烤时长要求，输送链穿过腔体的位置采用耐高温硅胶密封帘进行软密封，减少腔体热量从进出口位置的散失，降低设备运行的能耗。喷涂工位设置在腔体进料端的独立半封闭腔体内，配置可调整角度的喷枪安装支架，可根据工件的外形尺寸调整喷枪的喷射角度与位置，工位底部设置漆雾收集水槽，过喷的漆雾随气流进入水槽后被水吸附，定期清理即可维护，避免漆雾直接排放到车间环境中。

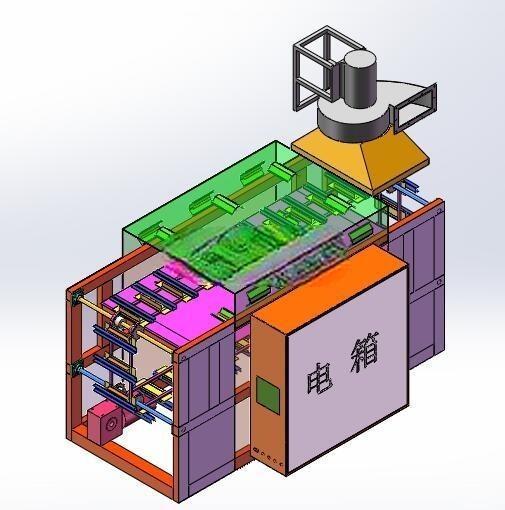

　　从安装边界来看，设备整体长度约6米，宽度约1.8米，进料端高度约1.2米，顶部加热模块的最高点距离地面约2.1米，安装时需要预留左右两侧各0.8米的维护空间，用于检修加热管、输送链张紧机构以及风机单元，设备底部设置可调高度的支撑脚杯，可适应车间地面存在的高度差，保证输送链的水平度，避免工件在输送过程中出现偏移掉落的问题。设备的电控柜集成在机架侧面的独立安装位，所有动力线、温控线均采用耐高温线缆沿机架内部的线槽排布，避免长期受高温烘烤出现线缆老化的问题，温控系统具备超温断电、输送链卡滞停机报警的功能，可在设备出现异常时及时切断加热电源，防止出现安全事故。

　　在实际产线适配中，这款设备可直接对接前端的人工喷涂工位或者自动喷涂设备，也可根据需求在进料端增加自动上料机构、出料端增加冷却下料输送带，实现整段表面处理产线的无人化作业，相比传统的独立烤箱作业模式，连续式的流水线结构可减少30%以上的工件转运时间，红外加热的方式相比传统电阻丝加热升温速度更快，腔体保温结构加上热风循环设计可降低约20%的加热能耗，分段控温的功能也可适配不同类型涂料的固化工艺要求，不管是五金件的喷粉固化、还是塑胶件的喷漆烘干，都能通过调整温度参数与输送速度满足工艺要求。设备的所有模块化部件均采用快拆式安装结构，加热管、过滤棉、密封帘等易损件更换时无需拆解整体机架，日常维护操作十分便捷，适合中小型加工企业的表面处理车间使用。
