紧凑型桌面式负离子发生装置结构设计

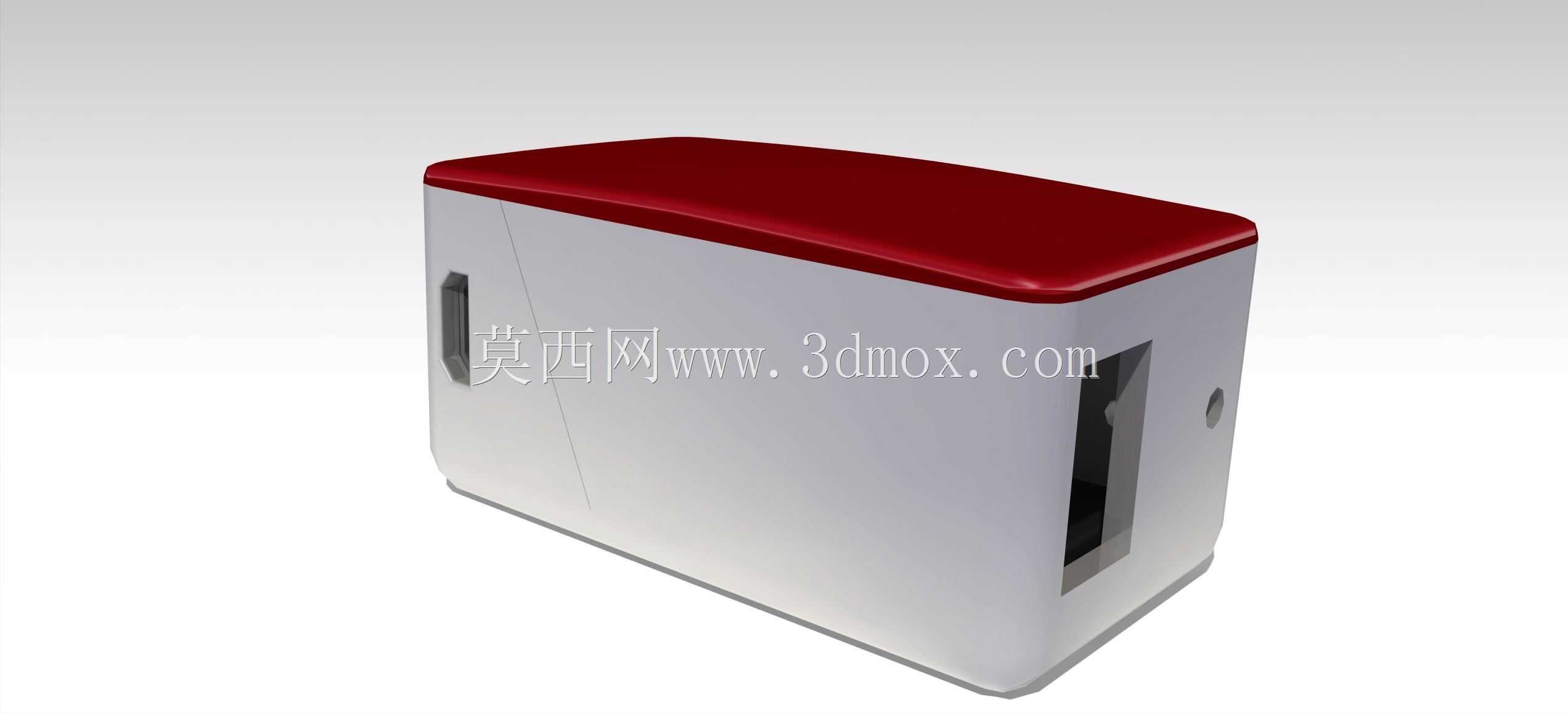

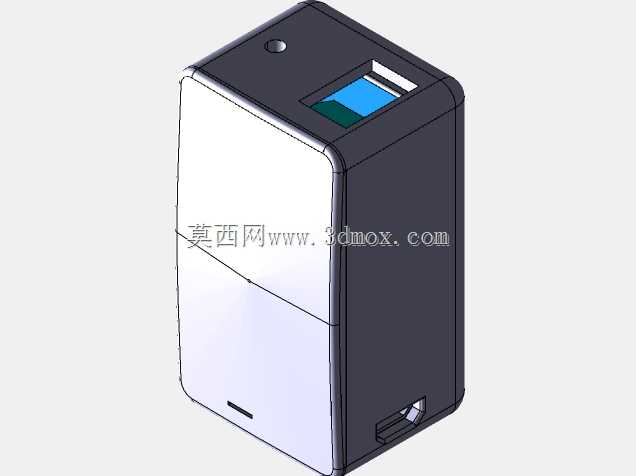

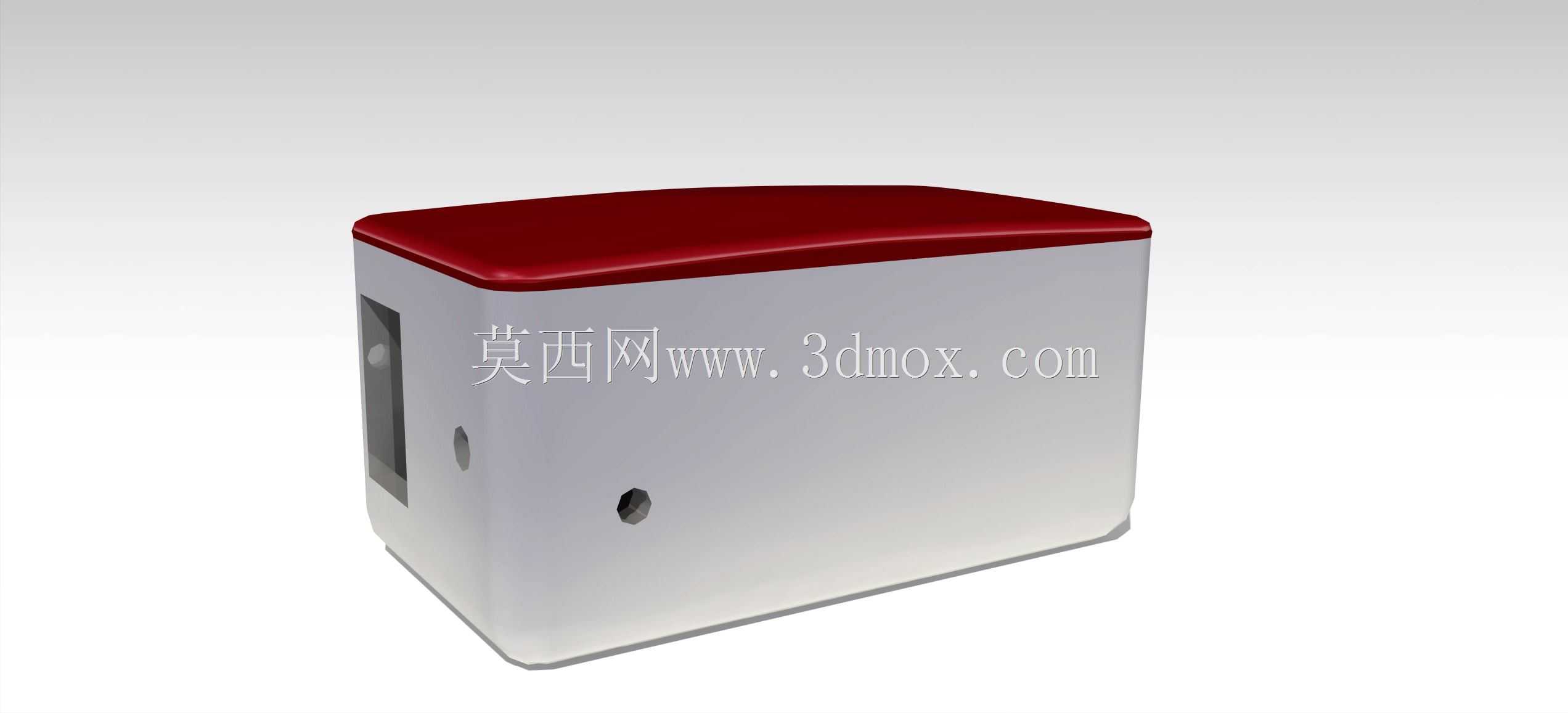

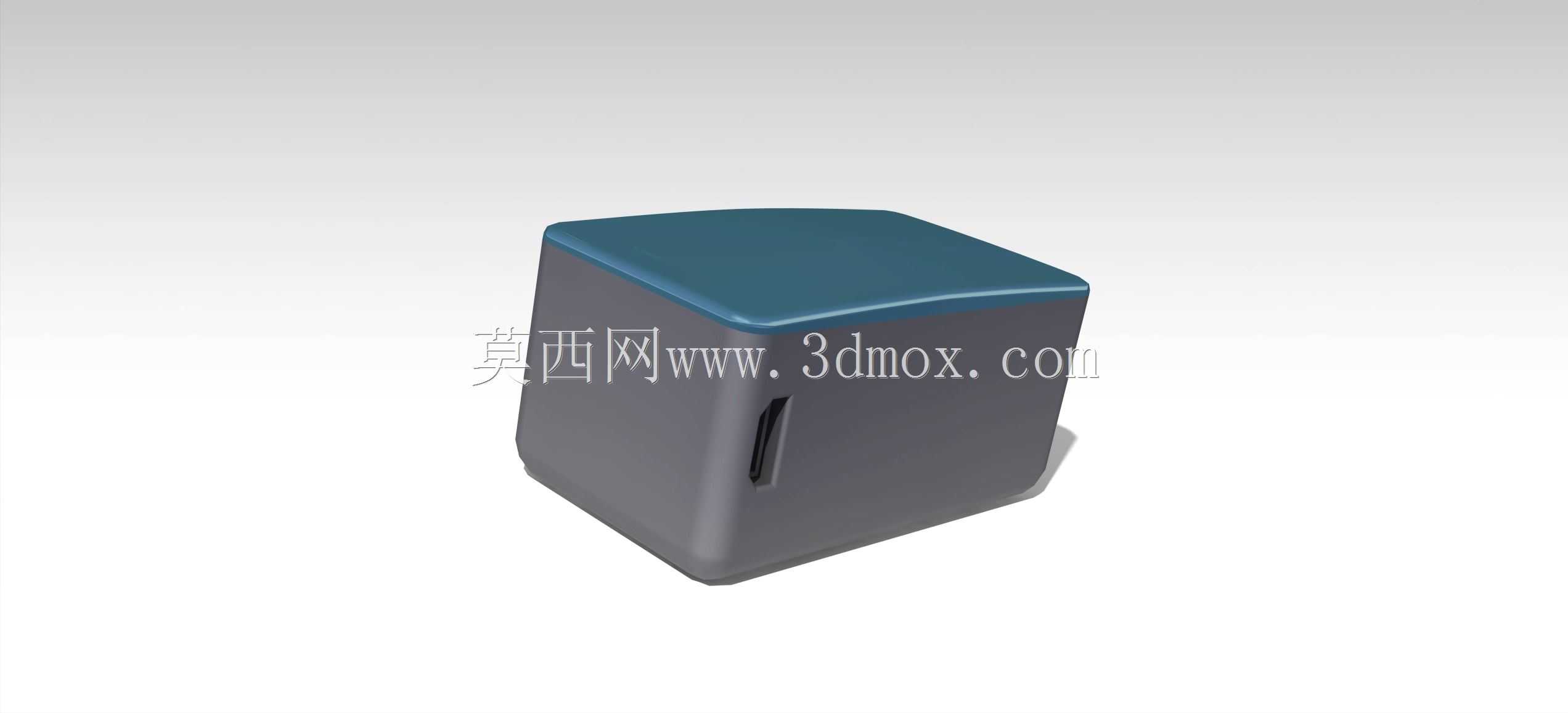

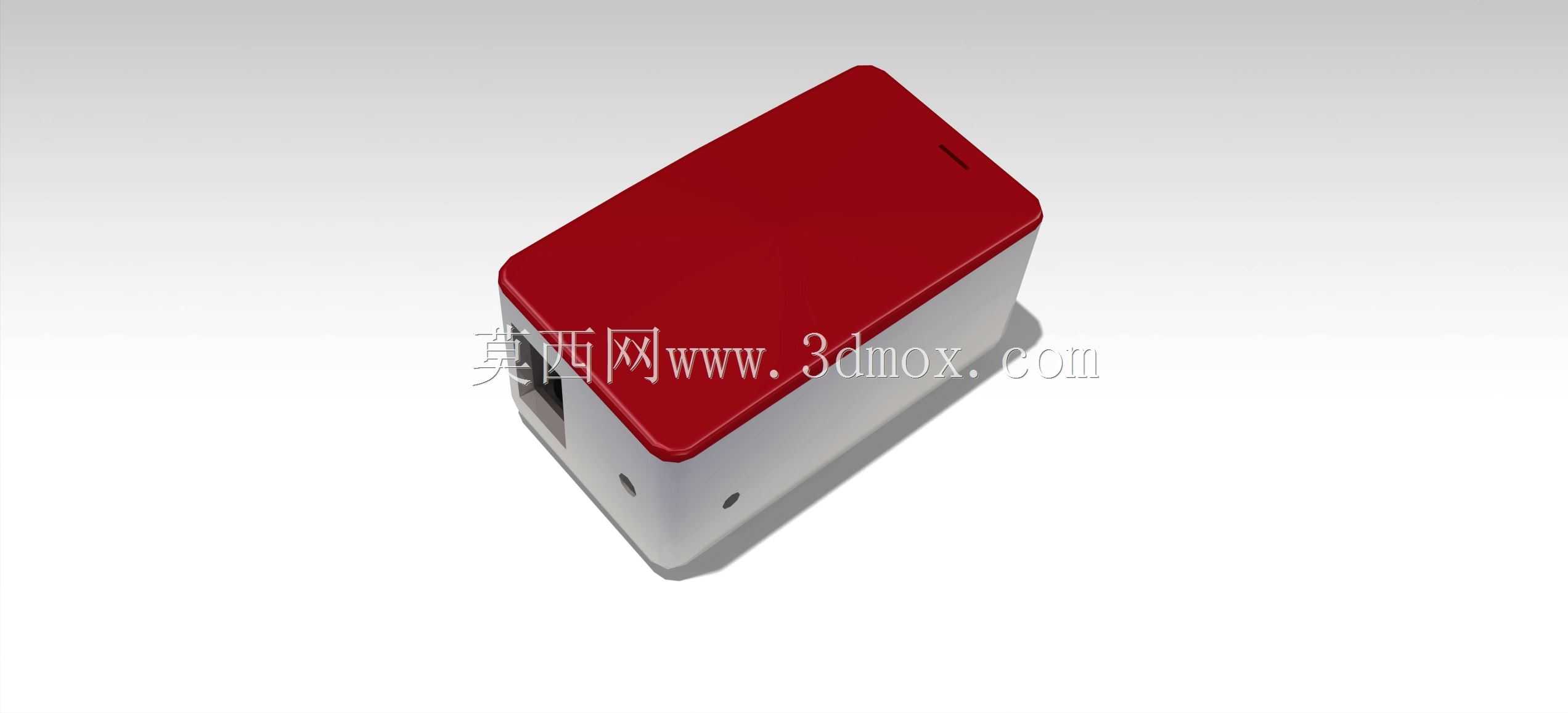

　　在民用空气优化、小型工位环境改善、密闭空间静电消除等场景中，小型负离子发生装置的应用占比逐年提升，这类设备不需要复杂的管路布设，依靠自身的高压电离模块释放负氧离子，就能实现局部空间的空气沉降、异味消减与静电中和作用，很多桌面办公场景、小型设备舱内部、个人起居空间都会选用这类体积小巧的发生单元作为配套功能模块。本次设计的紧凑型负离子发生装置，整体采用近似立方体的弧边外壳结构，顶面做了微弧收边处理，没有尖锐的棱角，既可以避免安装使用过程中剐蹭操作人员，也能在堆叠布设或者嵌入安装时减少边角应力集中导致的外壳破损问题。从结构设计的角度出发，这类小型功能模块的安装边界需要严格控制，整体外廓尺寸适配常规的桌面摆放与嵌入式安装需求，侧面预留的窄缝结构是高压模块的散热通槽，不需要额外加装散热风扇，依靠自然对流就能满足内部升压电路的散热要求，避免风扇运行带来的额外噪音与积灰问题，这一点在面向个人使用场景的设备设计中尤为重要，毕竟用户对近距离使用的设备噪音敏感度远高于工业场景的大型设备。

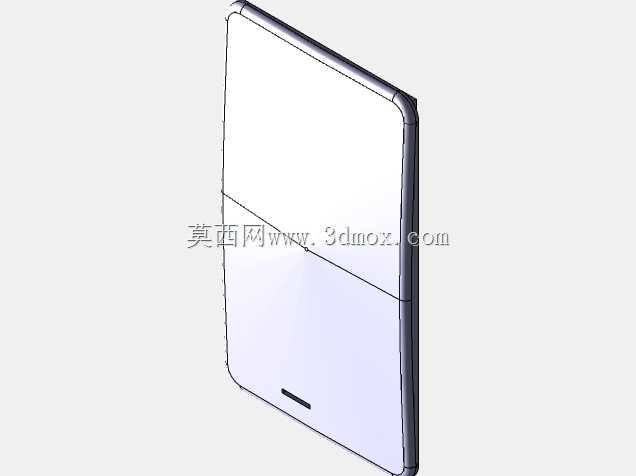

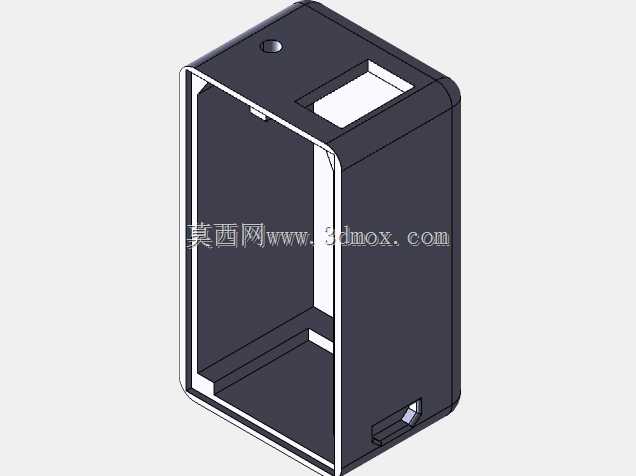

　　设计过程中优先考虑了内部模块的排布合理性，将高压发生线圈、整流模块、电离发射端的位置做了分层布设，高压输出端远离低压供电侧，减少内部电磁干扰对供电回路的影响，外壳选用阻燃ABS材质注塑成型，壁厚控制在1.8mm到2.2mm之间，既保证外壳的结构强度，也能控制整体重量，单台设备的重量可以控制在适合桌面摆放的区间，不会因为自重过大占用过多的台面承重冗余。外壳的分模线设置在侧面靠下的位置，配合卡扣结构实现上下壳的装配，不需要额外打螺丝，后期维护拆解的时候只需要用撬片沿分模缝轻轻撬动就能打开外壳，更换内部易损件或者清理电离端积尘的时候操作门槛很低，不需要专业工具就能完成日常维护。

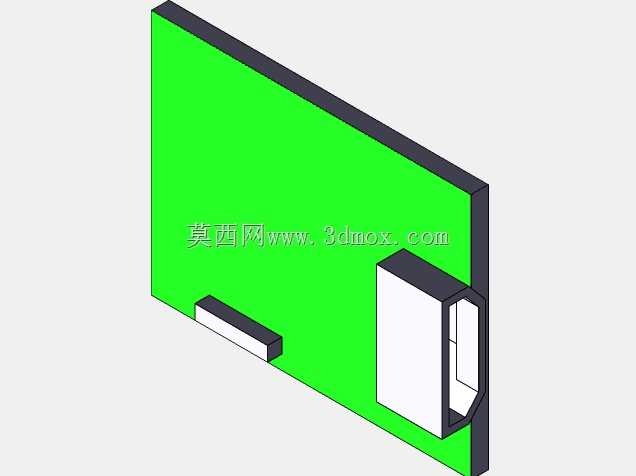

　　在实际应用中，这类装置可以单独作为桌面空气优化设备使用，也可以作为配套模块嵌入到空气净化器、新风系统末端、桌面工位屏风、小型家电内部，作为附加功能单元使用，安装方式支持平放粘贴、螺丝固定两种模式，底部预留的胶贴粘贴区域与螺丝孔位做了隐藏式设计，平放使用时不会看到底部的固定结构，保持外观的整体性。电离发射端的位置设置在装置内部靠上的区域，通过外壳内部的导流结构将产生的负离子引导到外部空间，避免发射端直接暴露在外被误触，也能减少外界灰尘直接附着在发射针上导致的电离效率下降问题。电路部分的设计预留了通用的低压供电接口，可以适配常规的USB供电规格，不需要专用的电源适配器，用户可以直接用常见的手机充电头、电脑USB接口为设备供电，大幅降低使用场景的限制，不管是办公室工位、卧室床头还是小型设备舱内部，只要有常规的低压供电接口就能正常运行。结构设计阶段还做了抗跌落验证，四个边角做了R角过渡，内部的电路板固定柱做了加强筋处理，从常规桌面高度跌落时不会出现外壳开裂、电路板移位的问题，满足日常使用中的意外磕碰防护要求。

　　不同于大型工业用负离子发生设备，这款紧凑型装置的输出浓度做了适配小空间的调校，不会因为浓度过高导致周边物体表面积累静电电荷，适合10立方米以内的小空间使用，既可以满足局部空气优化的需求，也不会带来静电过量的副作用。外壳表面做了细磨砂处理，不容易残留指纹和划痕，长期使用也能保持外观的整洁度，顶面的弧面设计除了结构强度的考虑之外，也能避免用户在顶面放置小物件遮挡上部的离子扩散通道，保证离子输出的路径通畅。侧面的散热槽宽度控制在2mm以内，既可以保证空气对流的效率，也能避免细小的异物从槽位掉入设备内部造成电路短路，符合小型民用电器的安全设计规范。内部的高压模块做了绝缘灌封处理，即使在相对湿度较高的环境下使用，也不会出现高压打火的问题，提升设备在不同使用环境下的适应性，南方梅雨季节或者北方冬季供暖期的干燥环境下都能稳定运行。
