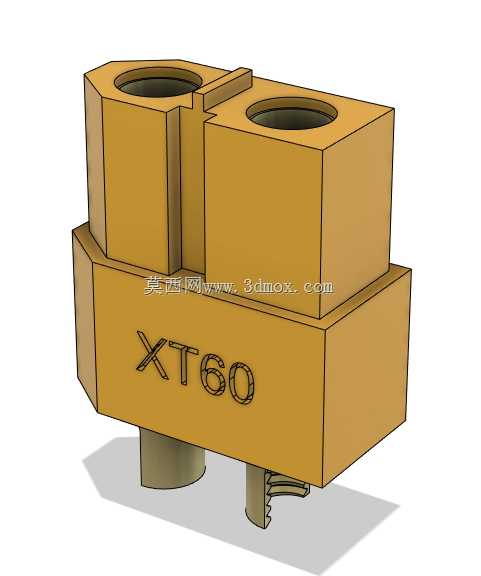

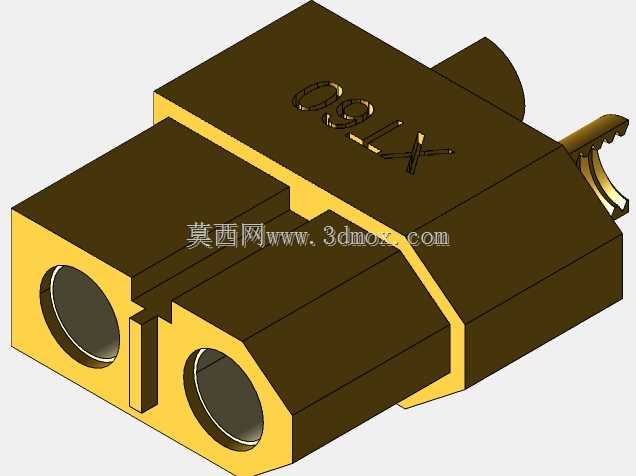

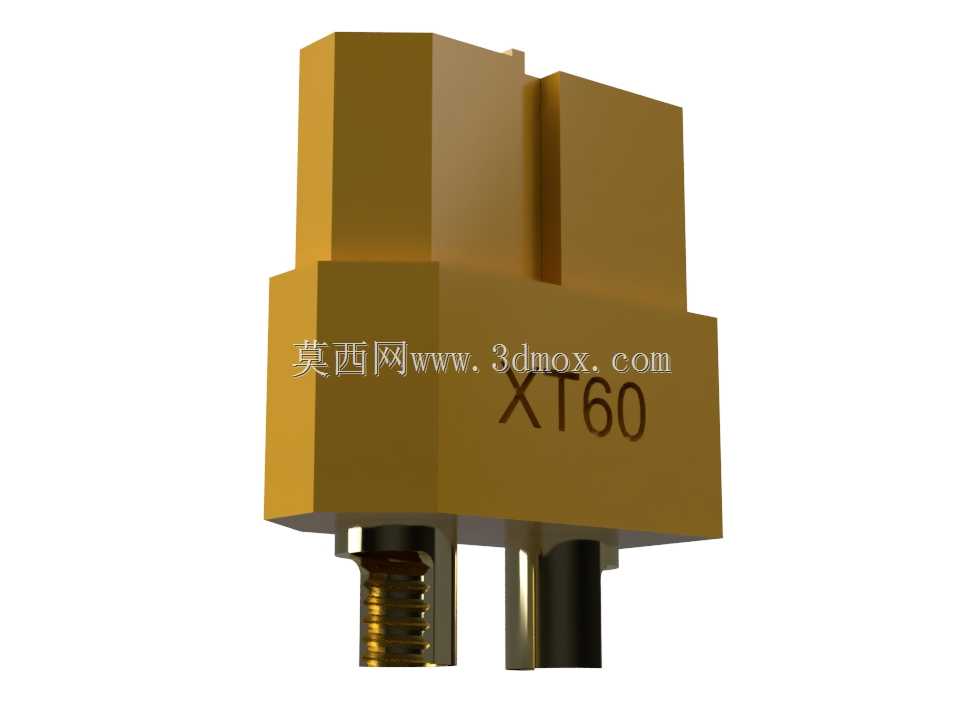

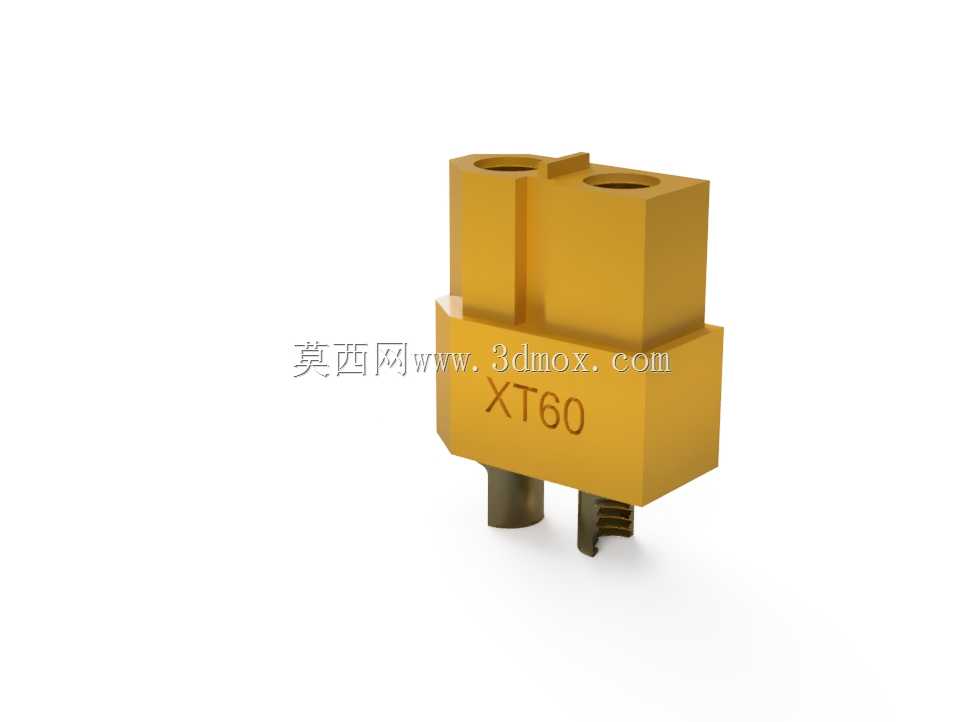

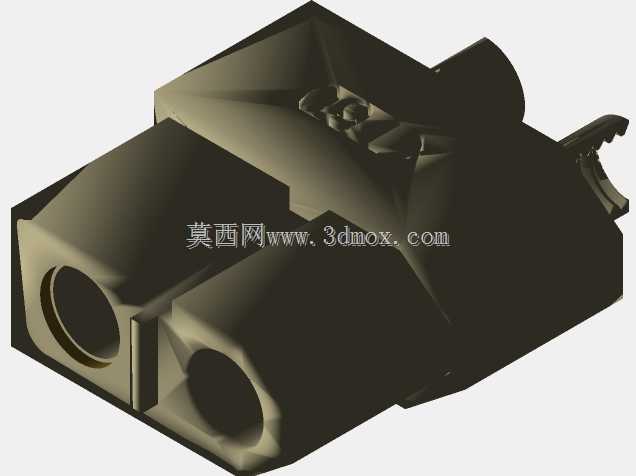

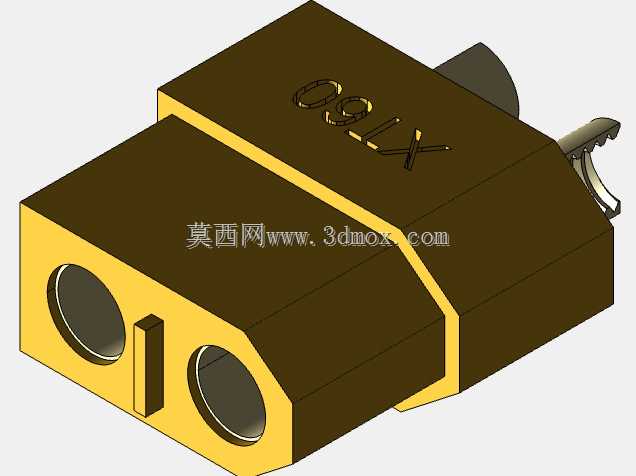

XT60母头电源接插件结构设计

　　在航模动力系统、便携式储能设备、小型电动工具这类需要频繁插拔大电流供电回路的场景里，XT60母头作为回路端的固定接插部件，其结构合理性直接决定了供电稳定性与使用安全性。不同于普通小电流信号接插件，这类接插件需要承载持续数十安培的电流传输，同时要承受日常使用中反复插拔带来的磨损，以及设备运行过程中产生的振动拉扯，因此在结构设计阶段需要兼顾导电接触可靠性、绝缘防护性能、安装固定便利性多方面的工程需求。

　　从实际使用场景出发，母头作为设备侧的固定安装端，通常会被嵌装在设备壳体的预留安装位上，或是直接焊接在PCB供电输出端、电池组的输出导线上，因此其外形轮廓需要匹配常见的安装开孔尺寸，接插端面的导向结构要能在公头插入时自动校正对位，避免插歪导致的插针弯折、接触片变形问题。接插件的绝缘基座采用耐高温的硬质工程塑料材质，一方面可以在大电流通电发热时维持结构强度，不会因为温升出现基座软化变形，另一方面可以将两个极性的导电接触件完全隔离，避免极间爬电距离不足导致的短路风险。

　　导电接触部分采用了带弹性抱紧结构的插孔设计，当公头插针插入时，弹性接触片会从多个方向抱紧插针外壁，保证足够的接触面积，降低接触电阻，减少大电流通过时的接插部位发热；同时接触片的弹力经过调校，既不会因为插拔力过大导致使用操作费力，也不会因为弹力不足在设备振动时出现接触松动、断电跳火的问题。基座外侧的防呆结构设计，从物理层面避免了公头反插的可能，不需要使用者刻意辨认极性方向，就能完成正确接插，降低现场操作的失误率。

　　在安装边界设计上，母头的尾部出线位置预留了足够的焊接空间，不管是直接焊接导线还是焊接PCB焊盘，都有充足的操作空间，不会因为结构过于紧凑导致焊接时烫损绝缘基座；基座外壁的限位台阶，可以在嵌入设备壳体安装孔时起到轴向定位作用，配合点胶或是卡扣固定，就能牢牢固定在设备上，插拔时不会因为外力导致母头退入设备内部。接插端面的两个插孔深度保持一致，插入时两个极性可以同步接通，断开时也能同步分离，避免出现单极先通断导致的设备瞬时过压损坏问题。

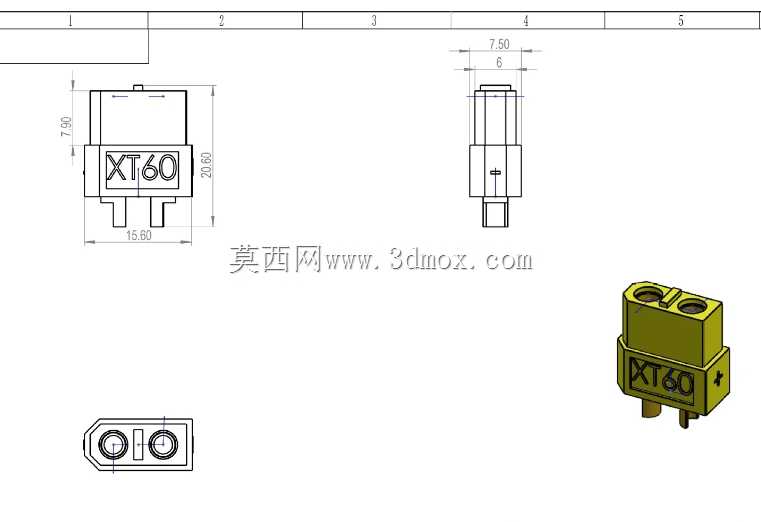

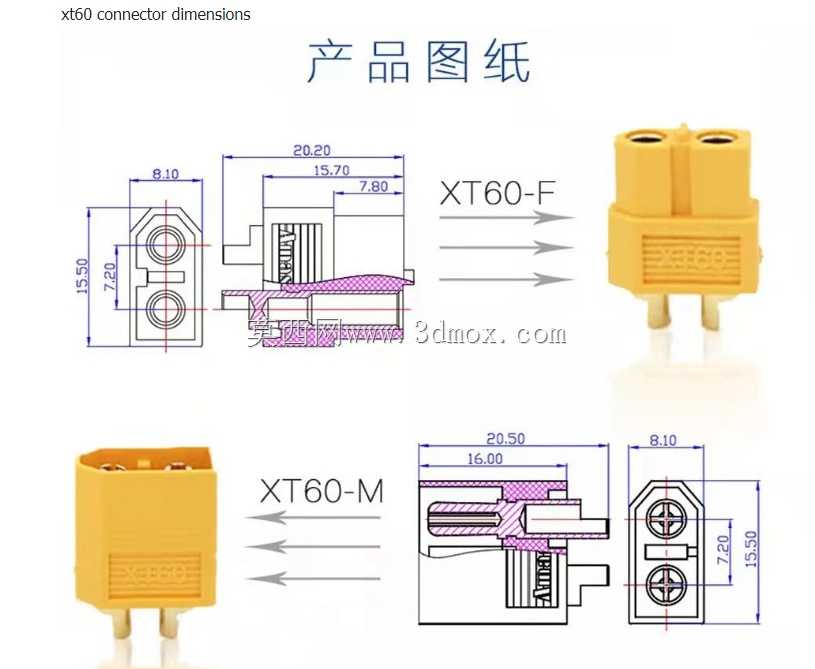

　　从结构建模的角度来看，这类接插件的建模重点在于接插配合面的公差控制，插孔的内径尺寸、导向倒角的角度、绝缘基座的配合间隙都需要严格匹配实际量产零件的公差范围，在做整机装配干涉检查时，要预留出公头插入后的行程空间，同时要考虑导线焊接后的弯折半径，避免导线出线位置和设备内部其他结构产生挤压磨损。对于做设备结构设计的工程师来说，这类标准接插件的三维模型可以直接调入装配体，用来核对安装位的开孔尺寸、接插方向的预留空间，不用再手动测绘接插件外形，能大幅缩短结构设计阶段的校对时间，避免因为接插件尺寸核对错误导致的壳体开模失误。在动力回路的布局设计中，母头的安装位置要尽量远离设备内部的信号线路，避免大电流通断时的电磁干扰影响敏感电路工作，同时安装位要设计一定的防水挡边，在户外使用场景下减少雨水、灰尘顺着接插缝隙进入设备内部的概率。
