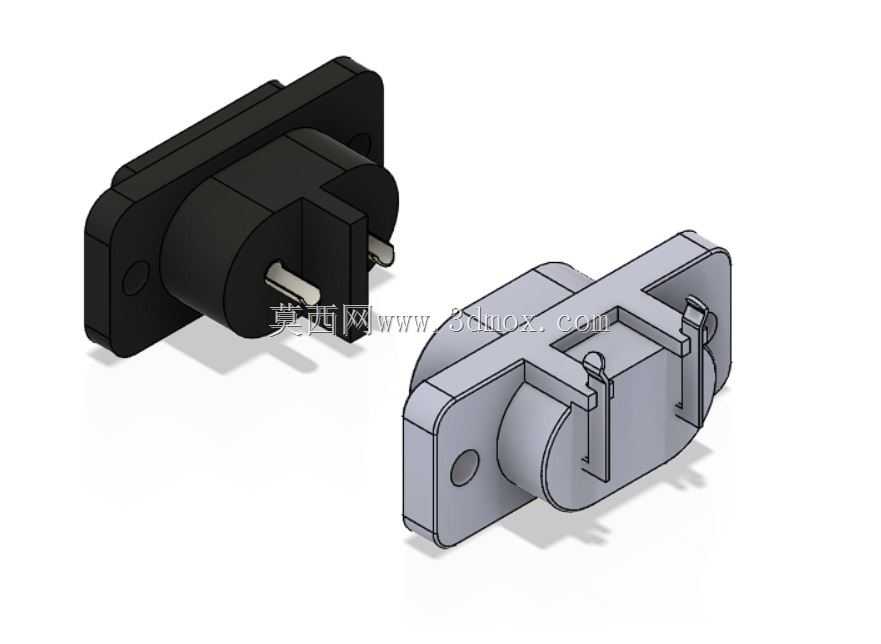

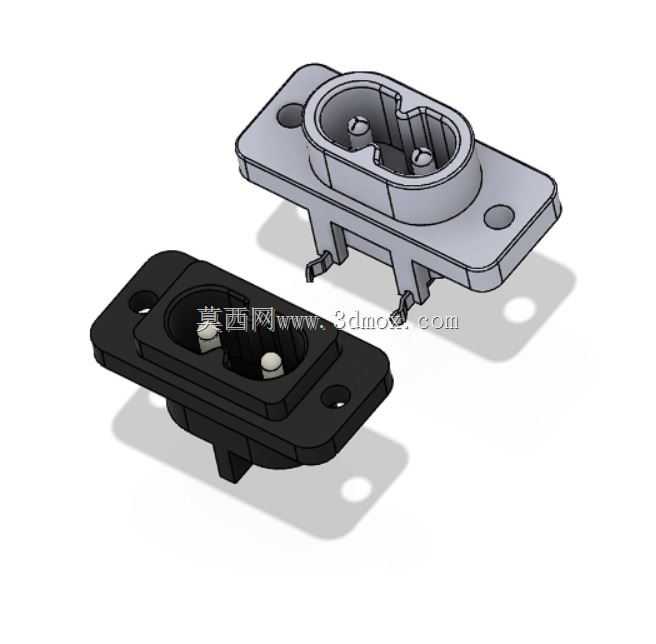

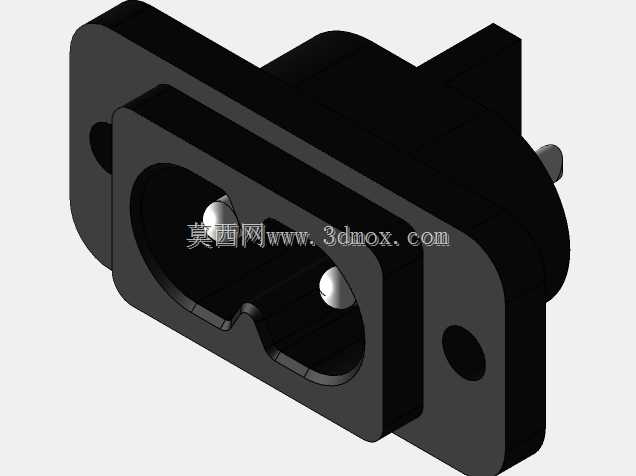

C8型220V交流电源输入连接器结构

　　从结构设计来看，连接器主体分为绝缘基座与导电接触件两部分，绝缘基座采用带安装法兰的一体式结构，法兰面为平直矩形，两个安装孔对称分布在接触腔两侧，安装孔中心间距为26mm，适配M3规格的面板固定螺丝，安装后法兰面与设备外壳面板完全贴合，可避免灰尘、飞溅液体从安装缝隙进入设备内部。接触腔的内部轮廓完全匹配标准C8公头的外形尺寸，腔体内的两个导电接触件采用弹性铜材冲压成型，接触部位设计有圆弧抱合结构，插头插入后可形成多面接触，有效降低接触电阻，避免长期通流后出现接触件发热氧化的问题。接触件的尾部直接延伸为PCB插脚，插脚表面做镀锡处理，与焊盘的浸润性良好，可适配无铅焊接工艺要求。在消费类电子、小型工控终端、桌面型仪器仪表的供电回路设计中，板载式AC输入接插件的选型往往直接决定整机供电端的装配可靠性与安规合规性，这款C8规格的220V电源输入连接器，正是针对小功率设备的板端直装需求设计的接插部件。不同于常见的锁线式电源输入座，该款连接器采用PCB直插引脚设计，插脚长度适配常规1.6mm厚度的玻纤板波峰焊工艺，引脚间距符合安规要求的电气间隙标准，焊接后无需额外打胶固定即可承受常规插拔带来的侧向冲击力。

　　在实际应用场景中，这类连接器多用于功率在100W以内的交流供电设备，比如小型桌面交换机、外置电源适配器、便携测量仪器、家用小型医疗保健设备等，这类设备通常不需要带接地的三芯电源接口，C8接口的两芯结构刚好满足火线、零线的接入需求，同时相比八字尾直焊线的结构，板载连接器的形式可让整机内部布线更规整，生产装配时可直接通过波峰焊完成接插件与主板的固定，减少人工焊线的工序，提升装配一致性。设计这类连接器三维模型时，首先要确认的是安装边界尺寸，除了法兰面的安装孔距，还要考虑连接器在PCB板上的占位空间，插脚的伸出长度、接触腔的高度都要和设备内部的堆叠空间匹配，避免出现连接器与板上其他元器件干涉、或者法兰面突出外壳面板过多的问题。

　　接触腔的内部尺寸需要严格匹配公头的插拔公差，既要保证插头插入后无明显松旷，也要避免插拔力过大导致用户使用时插拔困难，同时腔体内的挡筋结构要做防呆设计，防止插头反插导致的接线极性错误。绝缘基座的材质通常选用耐温阻燃的工程塑料，建模时要注意壁厚的均匀性，避免注塑成型时出现缩痕、翘曲等缺陷，安装孔的位置要设计定位柱，在PCB上对应位置预留定位孔，焊接时可先通过定位柱将连接器固定在板上，防止过波峰焊时连接器移位导致引脚偏斜。从实际选型的角度看，这类连接器的爬电距离、电气间隙必须满足交流220V电压下的安规要求，两个导电接触件之间的绝缘隔筋高度要足够，引脚在PCB上的焊盘间距也要符合安规间距要求，避免高压侧出现拉弧风险。

　　另外法兰面的边缘要做小圆角处理，安装时不会划伤设备外壳的喷涂层，插脚的末端要做倒角设计，插入PCB焊盘孔时更顺畅，提升生产装配的效率。不同于大电流的电源输入座，C8连接器的额定通流通常在2.5A到10A区间，足够覆盖小功率交流设备的供电需求，直插式的结构也让设备内部不需要预留额外的锁线空间，可有效压缩整机的内部体积，适配小型化设备的设计趋势。在建模过程中，还要注意插拔方向的导向结构，接触腔入口处要做小角度的导入斜面，插头插入时可自动对正，不需要用户刻意对准插孔即可顺利插入，提升使用体验。同时连接器背部的引脚根部要做凸台结构，焊接后凸台与PCB表面贴合，可承受插拔时的轴向推力，避免引脚受力变形导致焊盘脱落。
