12.8V20Ah磷酸铁锂储能电池结构设计

　　这款磷酸铁锂电池的三维结构设计，首先围绕户外离网供电、小型储能备电、便携移动电源这类实际应用场景展开，做结构方案的时候最先敲定的是密封壳体的防护逻辑，毕竟这类电池常被用在户外光伏小系统、渔船辅助供电、露营便携电源、通讯基站后备供电这类场景，难免遇到溅水、扬尘、轻微磕碰的情况，所以壳体采用整体式硬质塑壳结构，上盖与底壳的配合面做了内嵌式密封槽，预留密封胶条安装位，避免外部水汽、粉尘侵入内部电芯与BMS电路区域。

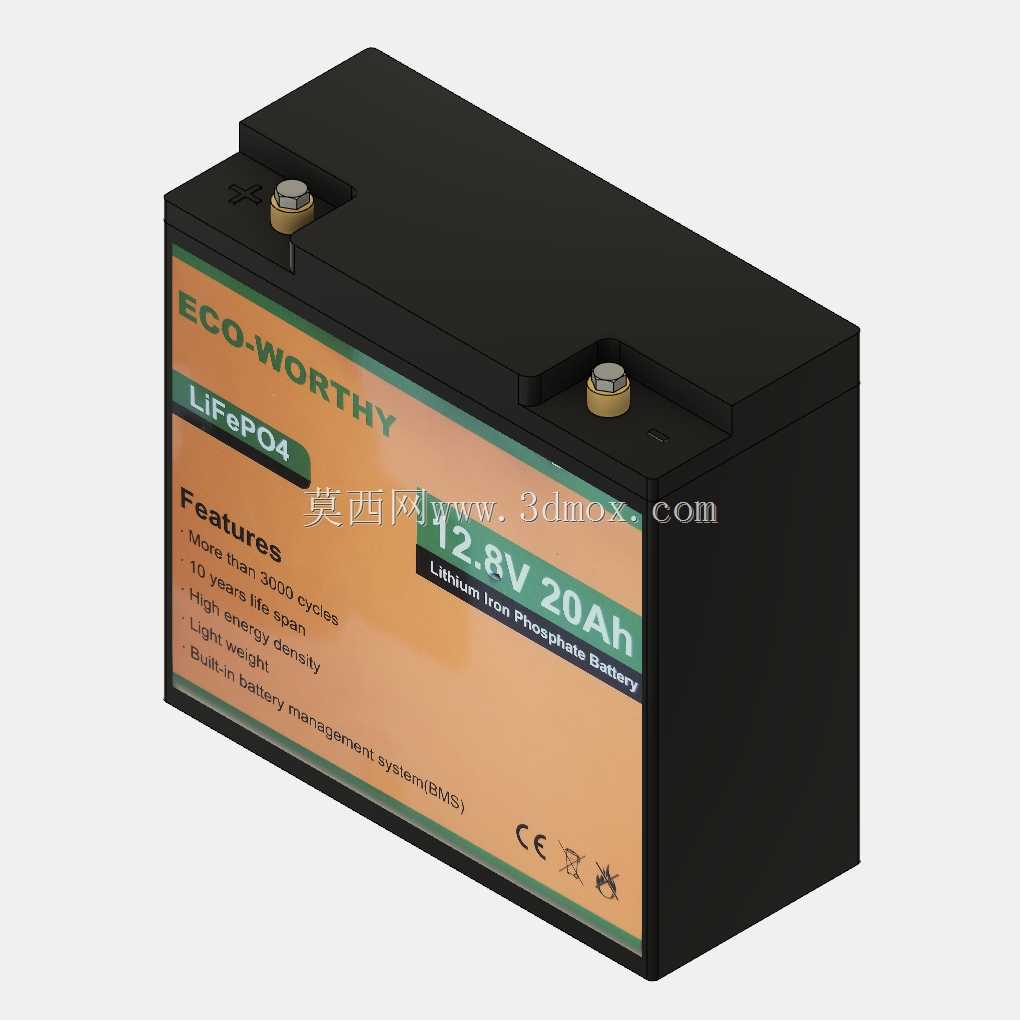

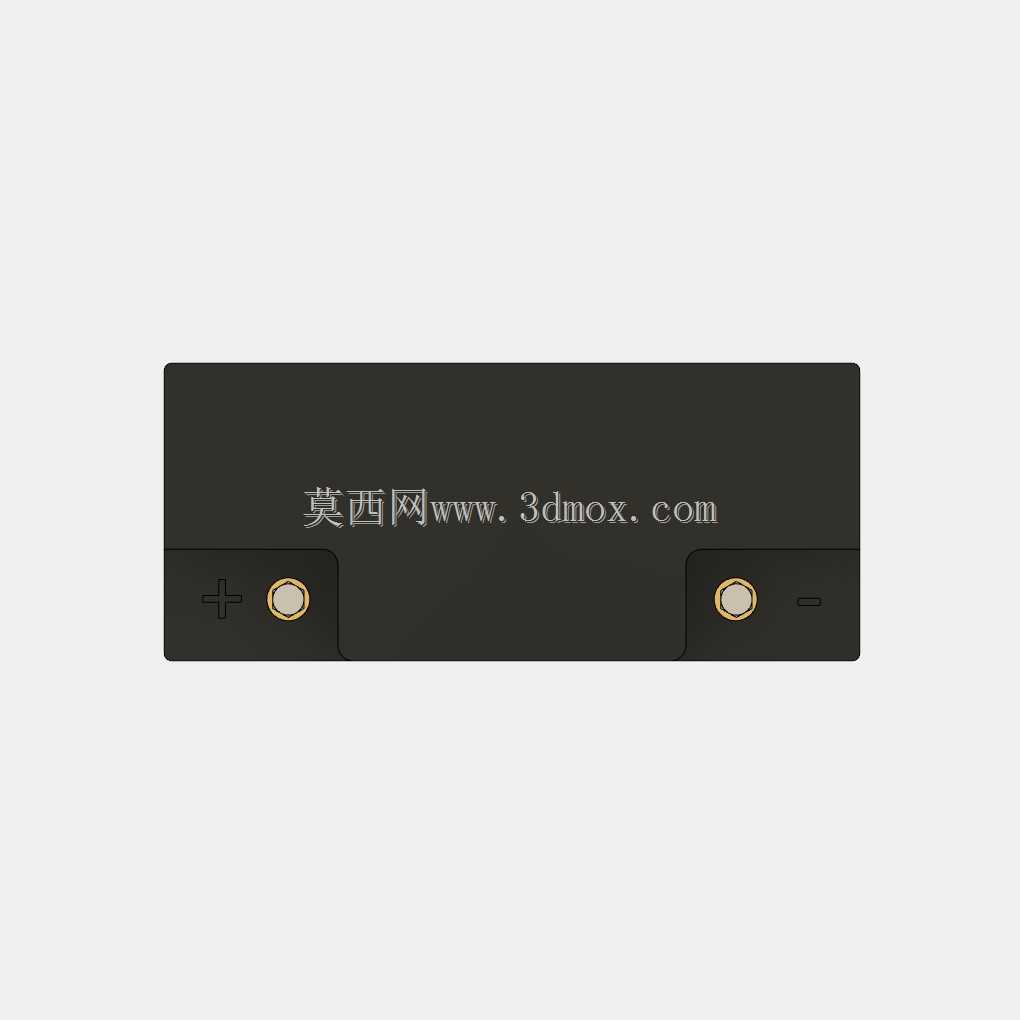

　　从功能特性来看，这款电池额定电压12.8V，容量20Ah，整体储电量256瓦时，内部集成完整的BMS电池管理电路，不需要额外搭配保护板即可直接接入直流供电回路，BMS部分的结构预留了过充、过放、过流、温度采样的电路安装空间，电芯采用层叠式排布，在壳体内部做了限位筋结构，避免运输、使用过程中电芯移位导致的连接片松脱。顶部的两个接线端子采用内嵌式铜柱设计，端子周围做了凸起的防护围边，既可以避免接线后金属工具误触造成短路，也能在安装接线端子时给螺母提供定位支撑，不需要额外伸手到壳体内部固定螺母，降低装配难度。

　　设计过程中对安装边界的考量占了不小的比重，最终确定的外形尺寸长181.3mm、宽76.9mm、高166.9mm，这个尺寸是在排布完4颗串联磷酸铁锂电芯、预留BMS电路板安装空间、预留接线余量之后反复优化得到的，壳体底部做了四个内凹的安装脚垫位，既可以平放使用，也可以通过配套的固定支架做壁挂或者机架式安装，安装孔位的间距做了通用化设计，能够适配市面上多数同容量铅酸电池的安装位，方便用户直接替换原有铅酸电池，不需要改动原有设备的安装结构。

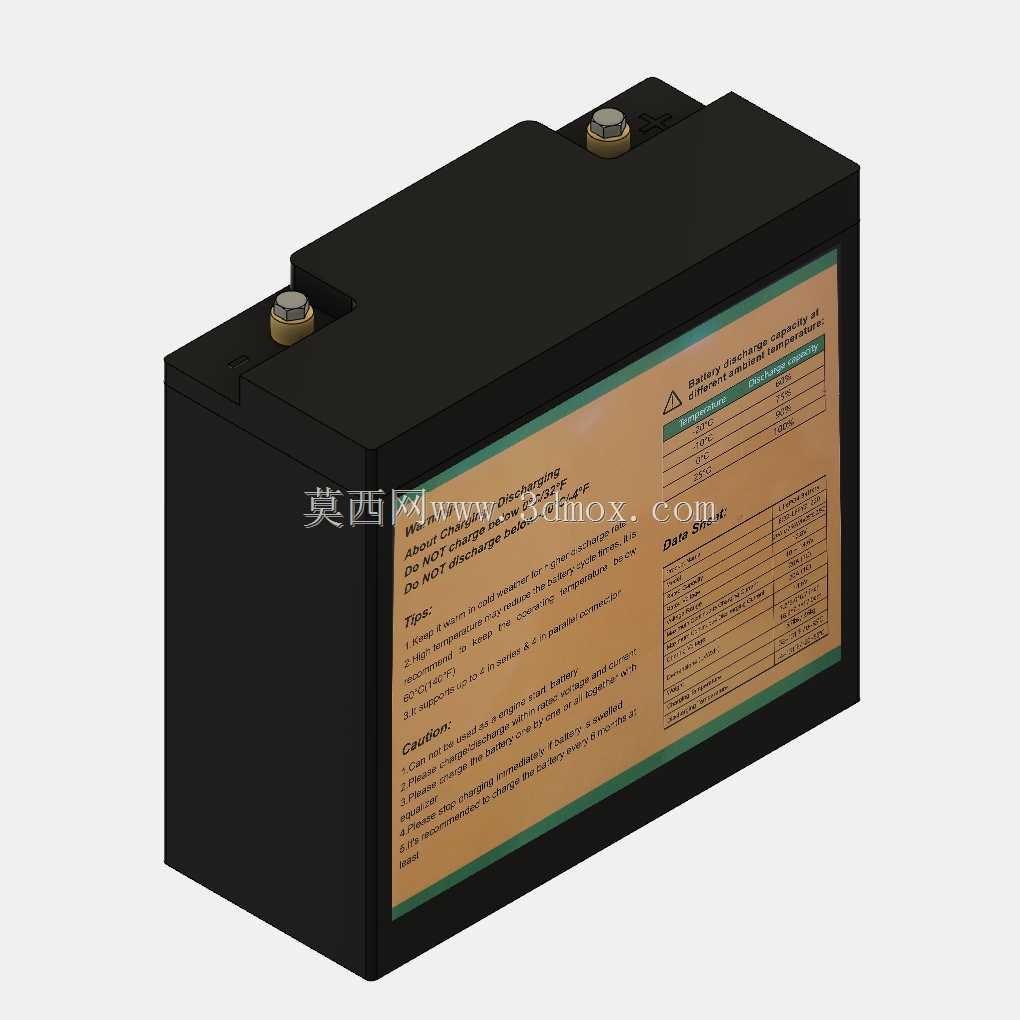

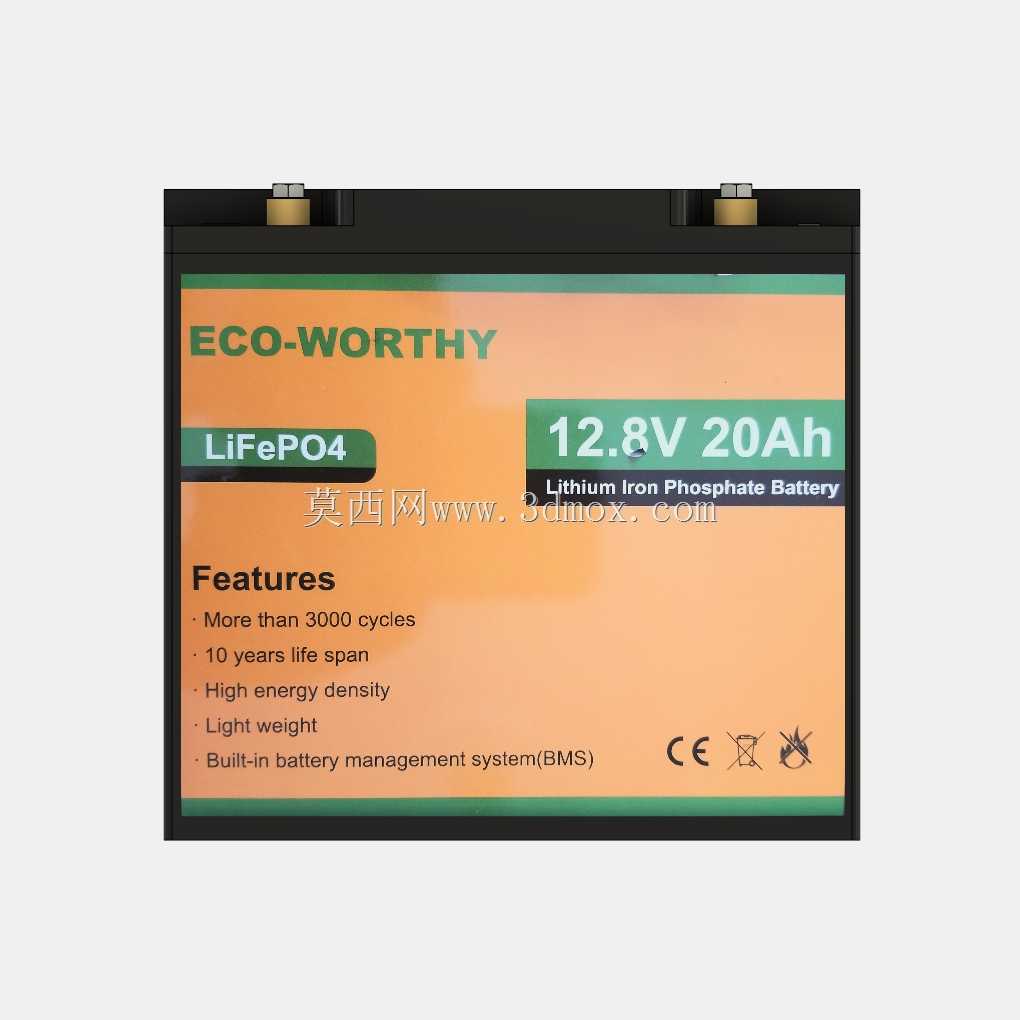

　　壳体侧面的标签区域做了内凹设计，避免搬运、安装过程中标签被摩擦刮花，标签上清晰标注了电池参数、极性标识、认证标识，同时在壳体顶部靠近端子的位置做了模内成型的极性符号，即使标签脱落也能快速分辨正负极，降低接反线的风险。壳体的壁厚经过结构强度校核，在满足跌落测试、堆压测试要求的前提下尽可能做薄，控制整体重量，满足便携使用的需求，相比同容量的铅酸电池，整体重量降低60%左右，更适合移动场景使用。

　　在内部结构的排布上，BMS电路板放置在靠近接线端子的一侧，缩短大电流回路的走线长度，降低线路压降，电芯之间预留了1mm的间隙，填充导热缓冲胶，既可以缓冲震动冲击，也能把电芯工作产生的热量均匀传导到壳体上散出，避免局部热量堆积影响电池寿命。端子的导电部分采用纯铜镀锡材质，降低接触电阻，大电流放电时不会出现端子过热的情况，端子的螺纹规格采用通用的M6尺寸，适配市面上常见的电池接线端子，不需要额外定制连接件。

　　做这款模型的结构还原时，每一处配合间隙都按照实际生产的公差要求做了预留，壳体的拔模角度、加强筋的排布、卡扣的结构都完全符合注塑生产的工艺要求，不是单纯的外观建模，不管是用来做设备集成时的装配干涉检查，还是做同类产品的结构设计参考，都能直接复用相关的尺寸参数与结构方案。在实际选型适配时，只需要确认安装空间的长宽高尺寸大于电池本体尺寸，接线方向与设备走线方向匹配，就可以直接选用，不需要额外做结构改动，对于做小型储能设备、便携供电设备、户外作业设备的结构工程师来说，这个模型可以直接调入装配体，省去从零开始建模的时间，也能避免因为尺寸估算错误导致的装配干涉问题。
