12V10Ah磷酸铁锂储能动力电芯结构

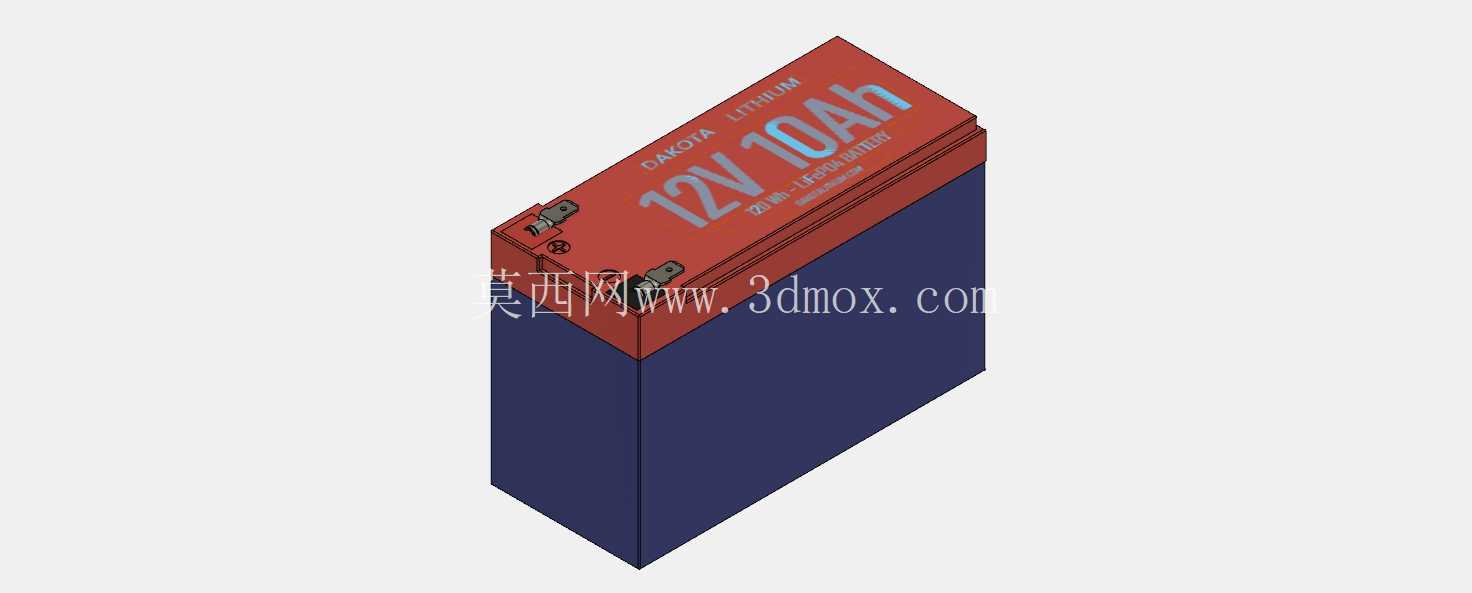

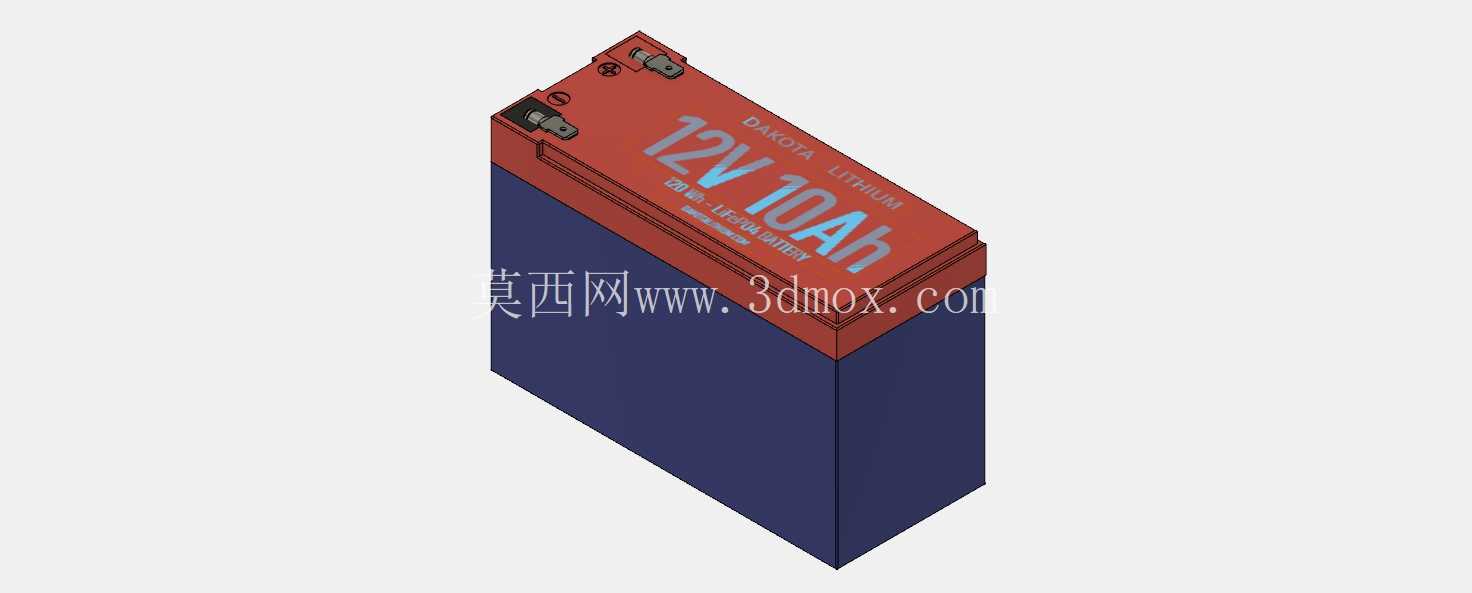

　　这款12V10Ah磷酸铁锂电芯的三维结构，在做户外便携储能设备、小型UPS后备电源、低速代步车辅助供电单元的结构适配时，能直接拿来做安装位的干涉校验，不用反复测绘实物调整装配间隙。日常做小功率离网光伏储能终端、户外作业便携供电包、应急照明后备电源的结构设计时，这类方形密封铅酸替代型锂电的安装尺寸兼容性是核心考量点，模型还原了电芯本体的密封壳体、顶部极柱布局、外壳加强筋的全部细节，能直接导入装配体完成安装位的匹配设计。

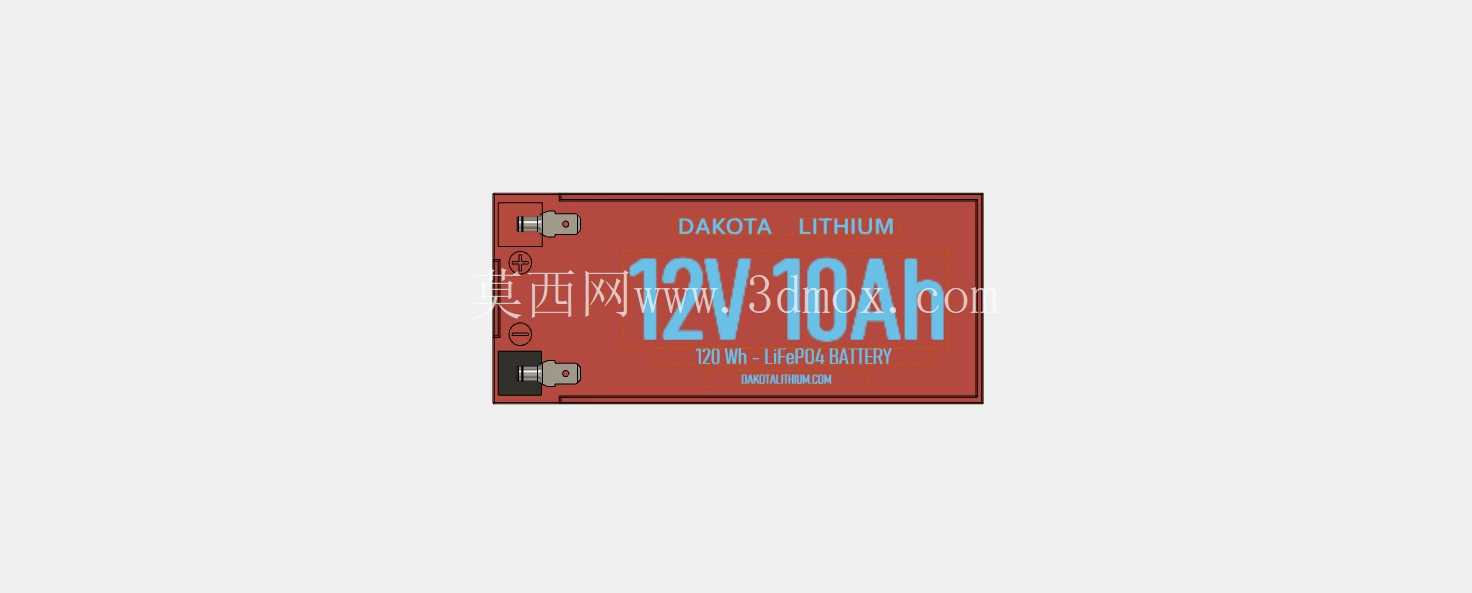

　　从实际使用场景来看，这类电芯常被替换同规格铅酸电池用在小型电动工具供电、户外露营储能、通信基站后备供电、家用应急电源模块里，相比同容量铅酸电池，能量密度更高、循环寿命更长，但外形尺寸完全兼容传统铅酸电池的安装槽位，不用改动原有设备的电池仓结构就能直接替换，这也是这类电芯在存量设备升级里被广泛应用的核心原因。设计层面，模型还原了电芯的双层壳体结构，外层深蓝色的ABS阻燃外壳承担机械防护、绝缘隔离的作用，顶部红色端盖集成了两个极性极柱、标识印刷区域，端盖和壳体之间采用超声波焊接密封结构，能满足IP65级别的密封要求，应对户外使用时的溅水、粉尘侵入问题，内部的卷芯组、连接汇流排、保护电路安装位都做了结构预留，做结构设计时可以直接参考内部空间余量，适配不同参数的保护板安装需求。

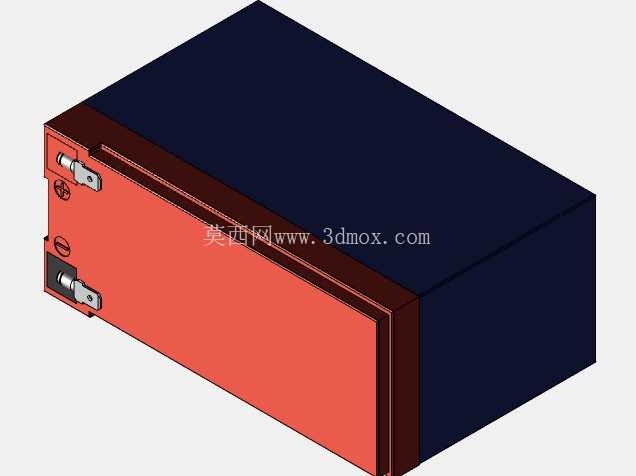

　　安装边界上，这款电芯的外形完全遵循传统12V10Ah铅酸电池的安装尺寸规范，底部为平整矩形结构，没有突出的安装脚，可直接放置在标准电池仓内，顶部极柱的中心距、螺纹规格都和同规格铅酸电池完全一致，原有设备的接线端子不用做任何改动就能直接连接，壳体侧面的加强筋布局既提升了外壳的抗冲击强度，也预留了电池仓固定卡扣的适配位置，做设备结构设计时，只要按照传统铅酸电池的安装预留空间做结构设计，就能完美适配这款锂电芯，不用额外调整仓体尺寸。从结构细节来看，顶部极柱采用内嵌式设计，极柱顶面略低于端盖平面，能避免安装接线时金属工具误触造成的短路风险，端盖上的极性标识、参数标识区域做了微凹设计，粘贴标识铭牌后不会因为安装摩擦造成标识磨损，壳体的壁厚均匀，拐角处都做了R角过渡，既提升了壳体的抗冲击性能，也避免了注塑生产时的应力集中问题，做结构仿真时可以直接提取模型的壳体壁厚、材质属性做跌落、挤压仿真校验，不用重新建模简化结构。

　　在做便携储能设备的结构设计时，这类电芯的重量分布也是需要考量的点，模型还原了电芯内部卷芯的重心位置，做整机重心校核时可以直接赋予对应材质密度，准确计算整机的重心偏移量，避免便携设备提拿时出现重心偏斜的问题，同时壳体侧面的预留槽位可以适配温度传感器的安装，做BMS温度采样的结构布置时，能直接找到对应的安装位置，不用额外在壳体上开孔固定。对于做设备升级改造的结构工程师来说，这款模型能直接验证原有铅酸电池仓的适配性，检查接线端子的干涉情况、仓盖闭合后的间隙、固定绑带的安装位置是否匹配，省去了实物测绘的时间，也避免了手动测绘带来的尺寸误差，能大幅缩短设备改型的设计周期。在做小型直流供电设备的集成设计时，这款电芯的输出能力能覆盖120W以内的持续供电需求，匹配内部保护电路后可以实现过充、过放、过流、短路保护，模型预留的保护板安装空间在电芯顶部端盖内侧，不用额外占用外部安装空间，做整机结构布局时可以将保护板直接布置在该区域，缩短极柱到保护板的接线长度，降低线路压降带来的功率损耗。
