多规格磷青铜钻头定心导套组

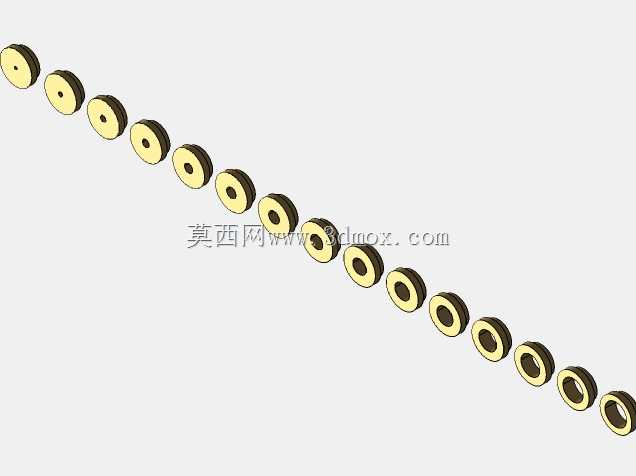

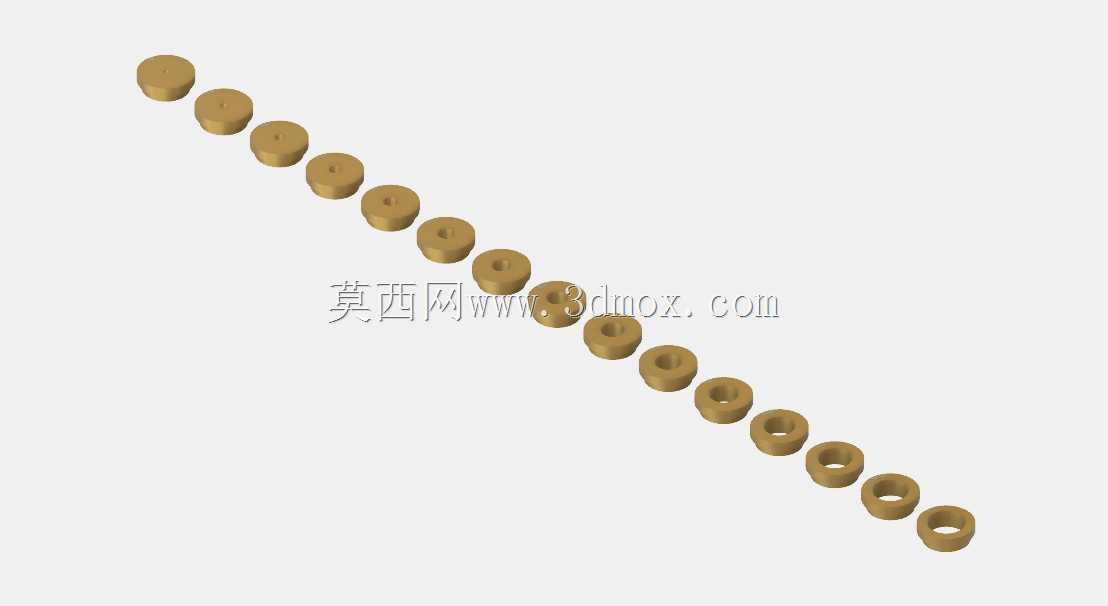

　　在机械加工的深孔钻、管钻工序里，钻头定心精度直接决定孔位公差、孔壁粗糙度甚至后续铰孔、镗孔的加工余量，很多现场加工出现的孔位偏移、钻头崩刃、入钻打滑问题，根源都在于入钻阶段没有可靠的径向约束，尤其是针对薄壁管件、小直径深孔、非平面工件的钻孔作业，普通钻套要么适配规格单一，要么材质耐磨性不足，批量加工时很快出现导向间隙超差的问题。这套磷青铜材质的定心导套组，就是针对管钻定心导轨的配套需求设计的，覆盖1/8英寸到1英寸的全系列常用钻头直径，每一级规格按1/16英寸的增量做梯度排布，整套导套可以覆盖日常小直径到中等直径管钻作业的全规格导向需求，不用在加工不同孔径时反复更换整套导向工装，只需要对应更换匹配内径的导套即可。

　　从材质选择上看，选用磷青铜作为导套基体，是综合考虑了导向工况的摩擦特性与耐磨需求：磷青铜本身有良好的自润滑性能，和高速钢、硬质合金钻头的刃部接触时，不会像钢制导套那样容易和钻头发生咬合粘屑，同时材质硬度适中，既能保证长时间使用的耐磨寿命，又不会因为硬度过高刮伤钻头的切削刃口，在有微量切削液浸润的加工场景下，导套的使用寿命比普通黄铜衬套高出40%以上。导套的安装定位端统一采用1-1/4英寸的外径尺寸，这个尺寸是和配套的定心导轨安装孔做了公差匹配的，安装时只需要将导套压入导轨的定位孔即可，所有规格的导套安装外径完全一致，换规格时不需要调整导轨的安装座位置，也不需要重新校准导向中心，能大幅减少批量加工时换型调整的辅助时间。导套的内孔做了两端的倒角导入设计，入钻端的大倒角可以引导钻头快速进入导向孔，避免钻头尖部对准导套端面时发生滑移，出钻端的小倒角则可以减少导套出口处的铁屑刮擦，避免铁屑卡在导套和钻头之间拉伤内孔壁。从结构设计的细节来看，导套的轴向厚度经过反复验证，既不会因为厚度过大增加钻头的导向摩擦长度，导致钻头进给阻力变大，也不会因为厚度过小失去径向约束的作用，入钻时钻头的切削段先进入导套内孔获得稳定支撑，再接触工件表面，从根源上消除入钻时的钻头摆动问题。

　　在实际应用场景中，这套导套除了配套管钻定心导轨使用，还可以适配台式钻床、手持电钻的辅助定位工装，在钣金钻孔、管材径向钻孔、模具修配钻孔等场景下，只要配套对应尺寸的安装座，就能快速搭建稳定的钻孔导向系统，尤其是在没有数控钻床的小型加工场景，靠这套导套就能把孔位公差控制在0.1mm以内，完全满足常规装配的孔位精度要求。设计时还考虑了导套的磨损补偿问题，磷青铜材质的导套在磨损到间隙超差后，可以直接快速更换，不需要整体报废导向导轨，整套导套的梯度规格排布，也能让作业人员根据实际钻头的磨损情况选择适配的内孔尺寸，比如磨损后直径略小的旧钻头，可以选小一级的导套配合，避免导向间隙过大影响定心精度。

　　和市面上常见的单只钻套不同，这套成组排布的导套从最小规格到最大规格依次递增，作业时可以根据加工孔径快速取用，不用零散采购不同规格的钻套再做尺寸适配，所有导套的安装基准统一，不管是固定在专用定心导轨上，还是临时装在磁力钻的定位架上，都能保证导向中心和进给方向的同轴度。导套的端面做了精磨处理，安装时可以和安装座的定位端面完全贴合，不会因为端面倾斜导致导套内孔和钻头进给方向出现夹角，避免别弯钻头的问题。在铜件加工、不锈钢管件钻孔、铝合金型材钻孔这些容易出现入钻打滑的材质加工场景里，这套导套的定心作用尤为明显，很多现场加工时出现的钻头折断、孔口崩边问题，靠入钻阶段的这一段稳定导向就能完全避免。
