5A直流降压巴克电源转换模块结构

　　在车载电子改装、小型工控板卡供电、便携收音设备供电这类场景里，经常会遇到输入直流电压高于后端负载额定工作电压的情况，这时候就需要用到非隔离式的DC-DC降压转换单元，这款5A额定输出的巴克转换器就是针对这类中小功率直流降压场景设计的结构件。从实际使用的角度看，这类转换模块不需要做高压隔离，整体结构可以做得非常紧凑，适合塞进设备内部的狭小安装空间里，不需要额外预留太大的装配余量。

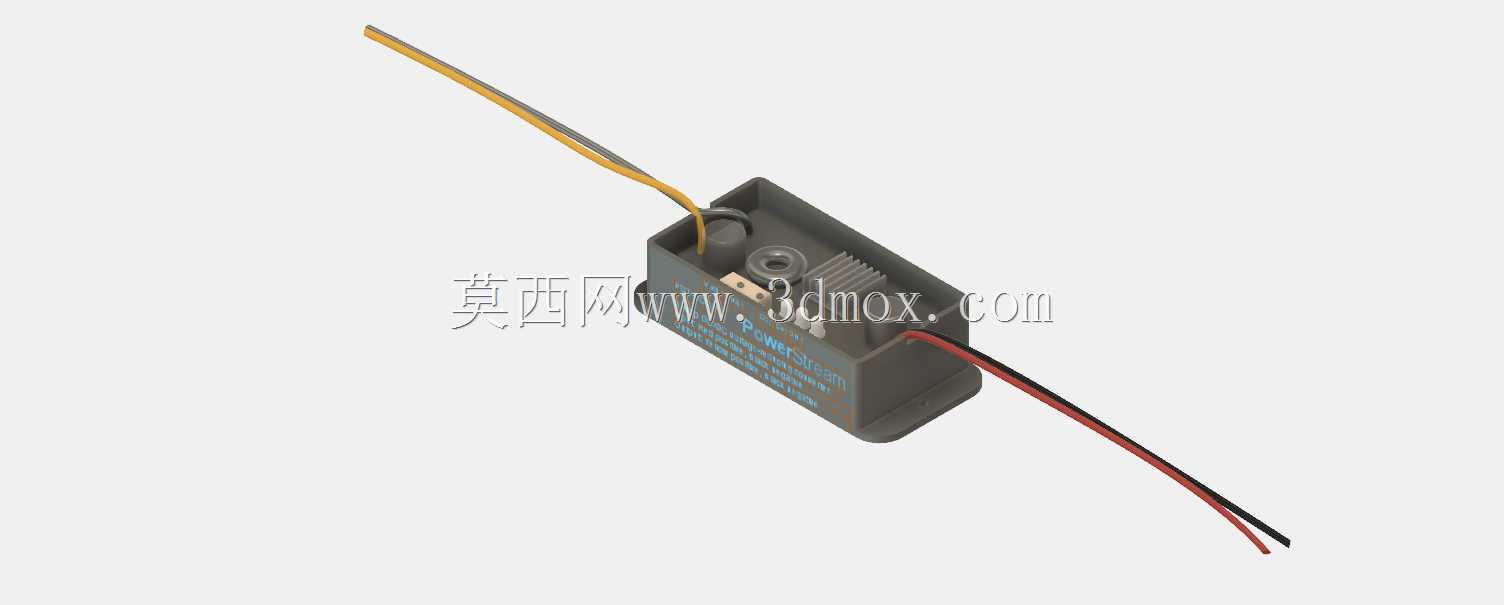

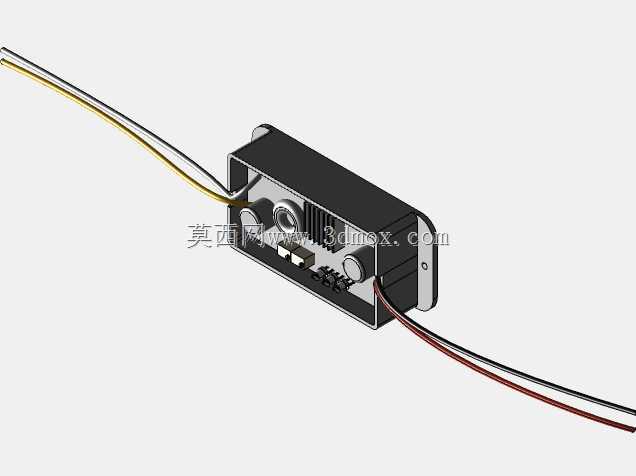

　　从结构设计的思路来看，这款模块采用了半封闭的硬质塑壳作为主体承载结构，壳体内部预留了功率电感、功率开关管、整流元件以及控制PCB的安装位，壳体表面做了对应的散热格栅结构，刚好对应内部功率器件的发热位置，不需要额外加装独立散热片，就能依靠壳体本身的热传导以及表面格栅的空气对流带走持续工作产生的热量，在5A满负载输出的工况下，壳体表面温度可以控制在电子元器件允许的长期工作温度范围内，避免出现过热降额或者器件失效的问题。出线部分采用了直接引出线的设计，输入端和输出端的导线分别从壳体的两个不同方位引出，输入端采用黄灰双色区分正负极，输出端采用红黑常规直流线色区分正负极，现场接线的时候不需要额外对照丝印就能快速区分线序，减少装配接线的出错概率，引线和壳体的衔接位置做了防拉脱的卡位结构，拉扯导线的时候不会把内部的焊点扯脱，提升现场使用的可靠性。

　　从安装边界的尺寸来看，这款模块的整体外形是规整的小长方体结构，没有突出的异形结构，安装的时候可以直接用扎带绑定在设备内部的安装梁上，也可以通过壳体侧面预留的固定耳用螺丝锁装在平面安装位上，不管是哪种安装方式，需要预留的安装空间都非常小，长宽尺寸比常规的USB接口大不了多少，厚度也控制得比较薄，就算是在手持便携设备、车载改装的狭小缝隙里也能顺利塞进去，不会和周边的其他结构件产生干涉。实际功能上，这款模块属于恒定电压输出的降压型转换器，也就是常说的巴克拓扑结构，只要输入电压在设计允许的范围内，不管输入电压出现一定范围的波动，还是后端负载电流在0到5A之间变化，输出端都能维持稳定的额定直流电压，给后端的收音模块、小型控制板、低压直流传感器这类负载提供稳定的供电，不会因为电压波动导致负载工作异常或者器件烧毁。

　　在结构细节的处理上，壳体的合模位置做了卡扣式的装配结构，不需要打螺丝就能把上下壳体扣合牢固，生产装配的时候可以快速完成壳体组装，提升生产效率，后期如果需要检修内部器件，也可以直接撬开卡扣打开壳体，不需要破坏壳体结构。壳体表面印刷了参数标识区域，清晰标注了输入输出电压范围、额定电流这类核心参数，现场选型和接线的时候可以直接通过表面标识确认参数，不需要额外查找规格书。内部的功率器件布局上，把发热最大的功率管和电感布置在靠近壳体散热格栅的位置，控制芯片这类发热小的器件布置在壳体中部，减少热量对控制芯片工作稳定性的影响，内部的走线宽度也按照5A的额定电流做了对应的加宽处理，避免大电流工况下走线过流发热。

　　从实际应用的适配性来看，这款模块可以适配12V直流输入转低压直流输出的常见场景，比如车载12V电源转5V给USB设备供电，或者工业现场12V直流母线转3.3V给小型控制板供电，也可以用在老式晶体管收音设备的直流供电改造里，替换原来的线性稳压电路，提升电源转换效率，减少发热。相比线性稳压电路，这种巴克拓扑的转换模块转换效率更高，满负载下的效率可以做到九成以上，发热更小，不需要很大的散热片就能长期稳定工作，适合对安装空间、发热控制有要求的中小功率供电场景。在建模的时候，这个结构完整还原了壳体的卡扣、散热格栅、引线防拉脱结构、内部器件的安装位，不管是做设备整体的装配干涉检查，还是做供电系统的布局选型参考，都可以直接调用这个三维结构，不需要重新测绘建模，能有效缩短结构设计阶段的选型和布局时间。
