钻杆居中定位鞍板结构设计

在油气钻井、地质勘探、非开挖管道铺设这类现场施工场景里，钻杆钻进过程的径向偏移一直是影响成孔精度、加剧钻杆磨损的核心问题，尤其是在1/4英寸到16-5/8英寸这个覆盖了多数民用钻井、小型勘探作业的钻杆尺寸区间，缺少结构简单、安装便捷的居中定位构件时，钻杆受地层阻力不均、钻具自重挠度影响，很容易出现斜孔、扩孔超差，甚至钻杆接头偏磨断裂的故障。这款鞍形钻定心板，就是针对这类现场痛点设计的定位构件，整体采用折弯成型的钣金结构，没有多余的拼接焊缝，靠板材自身的弯折强度承担定位载荷，相比铸造的定位导套，重量更轻，现场搬运、临时安装的效率更高。

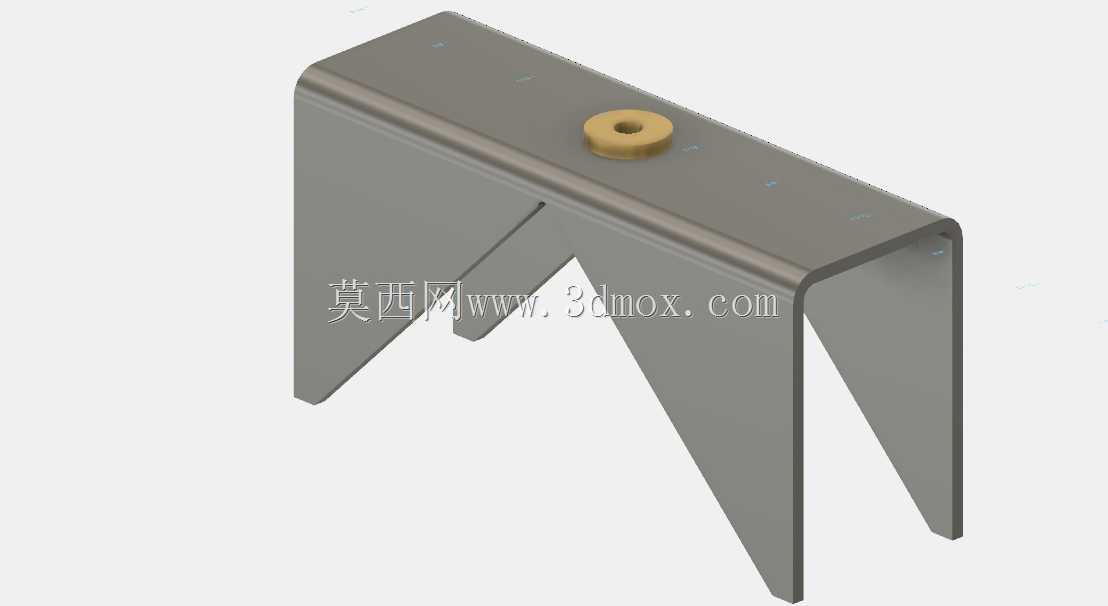

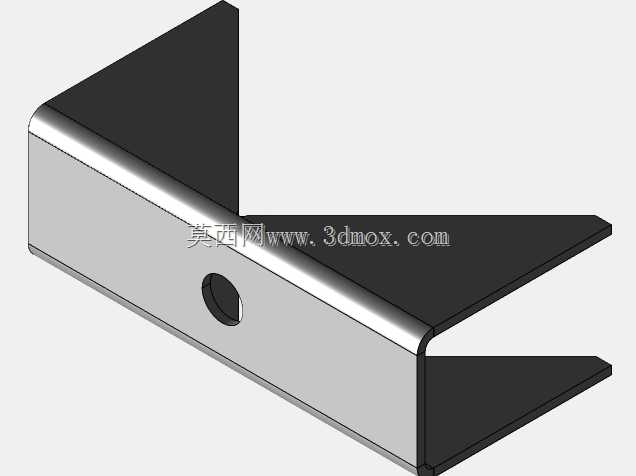

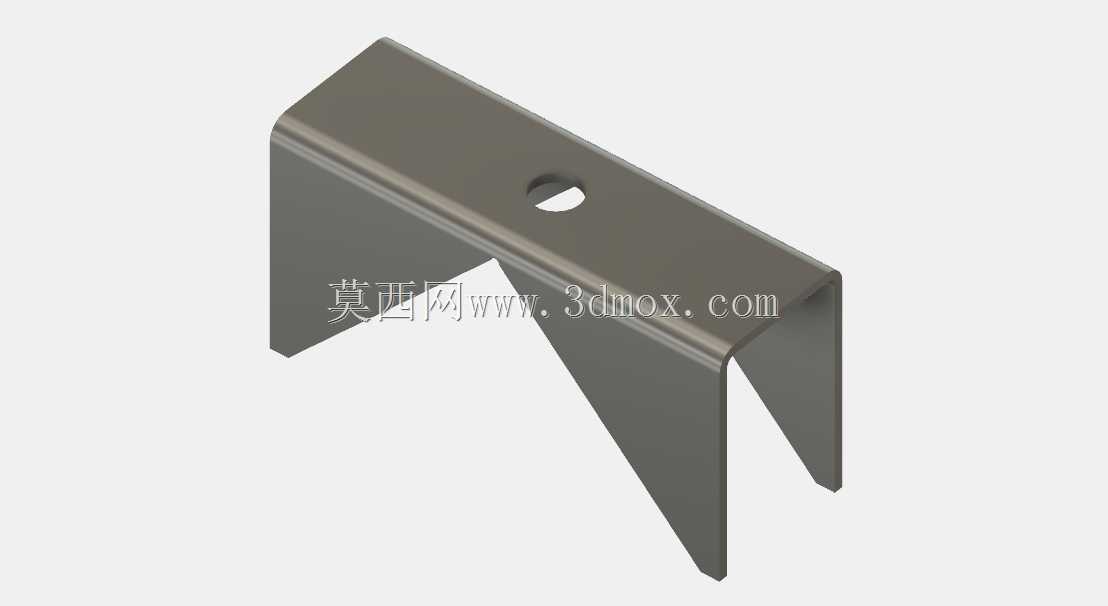

从结构设计逻辑来看，构件整体呈U型鞍座形态，两个向下延伸的支腿形成卡接空间，能够直接跨搭在钻杆导向架的横梁或者井口的基准台面上，不需要额外加工复杂的安装基座，顶部平面开设的单一定位孔，是用来穿装锁紧螺栓或者定位销的，安装时只需要将鞍板跨放在基准支撑结构上，对准孔位拧紧紧固件，就能快速完成固定，两个支腿的内侧间距经过尺寸校核，刚好能适配常规导向架的型钢宽度，不会出现安装时侧向晃荡的间隙问题。顶部的支撑面在安装完成后，会形成一个与钻杆轴线垂直的定位基准面，钻杆从鞍板的开口空间穿过时，鞍板的两个支腿内侧会对钻杆的径向窜动形成限位，配合顶部的锁紧结构，能够把钻杆的径向跳动量控制在施工允许的公差范围内，避免钻杆钻进时出现大幅偏摆。

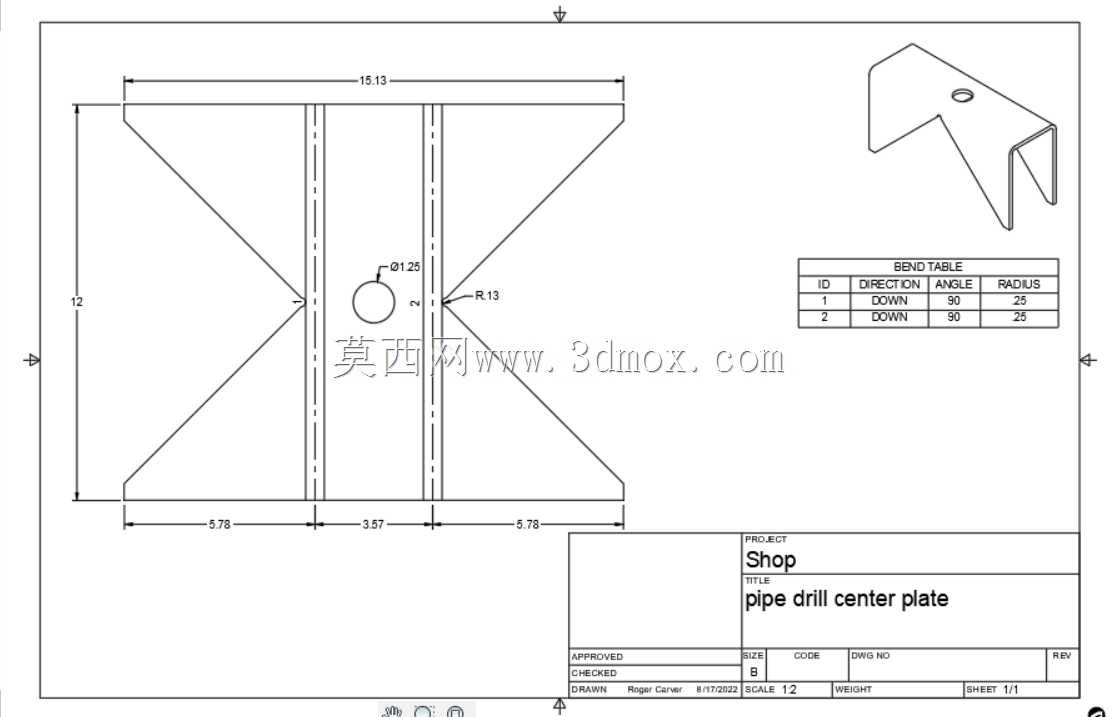

考虑到现场施工的复杂工况，这款构件的折弯转角处做了小圆弧过渡处理，避免应力集中导致长期受振后出现板材开裂的问题，所有外露的棱边都做了钝边处理，不会在安装搬运时划伤施工人员。支腿的长度设计经过反复校核，既保证了足够的卡接深度，不会因为钻杆振动导致鞍板脱出，又不会因为支腿过长干涉钻杆的接长拆卸作业，在需要更换钻杆节段时，不需要完全拆除鞍板，只需要稍微松开顶部的锁紧件，就能把鞍板侧向挪开，留出足够的操作空间完成钻杆接头的拆装，相比传统的剖分式导套，拆装效率提升非常明显。

从安装边界来看，这款鞍板的顶部定位孔孔径适配现场常用的M12到M16规格的紧固件，能够直接固定在多数标准化的钻架横梁上，不需要额外加工转接板，两个支腿的开口宽度覆盖了现场常用的槽钢、方钢横梁尺寸，跨搭安装时的贴合面平整，锁紧后不会出现点接触导致的压痕或者松动。在实际应用中，这类鞍形定心板除了用在钻井作业的钻杆定位，也可以适配小型非开挖顶管作业的钻具导向、车间内深孔钻加工的长杆工件辅助支撑，只需要根据实际的支撑梁宽度调整支腿的折弯间距，就能快速适配不同的安装场景，构件本身没有复杂的曲面特征，不管是钣金折弯加工还是三维建模复刻，都能快速完成，不需要特殊的加工工艺，普通的钣金车间就能完成量产加工，成本远低于精密加工的导向套类零件，非常适合野外施工场景下的快速替换、临时加装需求。

在结构受力层面，这款鞍板的板材厚度选择经过载荷验算，能够承受钻杆正常钻进时产生的径向侧向力，不会因为长期受载出现折弯变形，顶部的定位孔位置做了局部的沉台处理？不，是保持了平面贴合，锁紧时螺栓的压紧力能够均匀分布在顶部安装面上，不会出现局部应力过大导致的板材凹陷。在钻杆穿过的开口位置，支腿的端部做了小角度的外撇导向，钻杆穿入时不需要完全对准中心，顺着导向斜面就能顺利滑入定位空间，降低了现场对位的操作难度，尤其是在高空或者井口这类操作空间受限的场景，这种导向设计能大幅降低安装对位的时间，减少施工人员的操作风险。
