18mm外螺纹螺丝端子连接式按钮结构

　　这类带外螺纹的螺丝端子按钮，在低压电控柜、小型设备操作面板、手持控制盒里的应用占比不低，尤其是对布线牢固度有要求的场景，比插片式端子的抗拉扯表现好很多，设备运行过程中遇到线缆拖拽、检修拉扯的情况，不容易出现端子松脱导致的信号中断问题。从实际选型的角度看，18.7mm的安装外螺纹是行业内比较通用的规格，对应面板开孔尺寸通常在19mm左右，安装时从面板正面穿入，背面用配套的六角锁紧螺母固定，不需要额外的卡扣结构，面板厚度适配范围从1mm到6mm都能覆盖，不管是薄的ABS塑料面板，还是稍厚的金属设备面板，都能通过调整螺母的锁紧位置实现牢固固定，不会出现按钮晃动、偏移的问题。

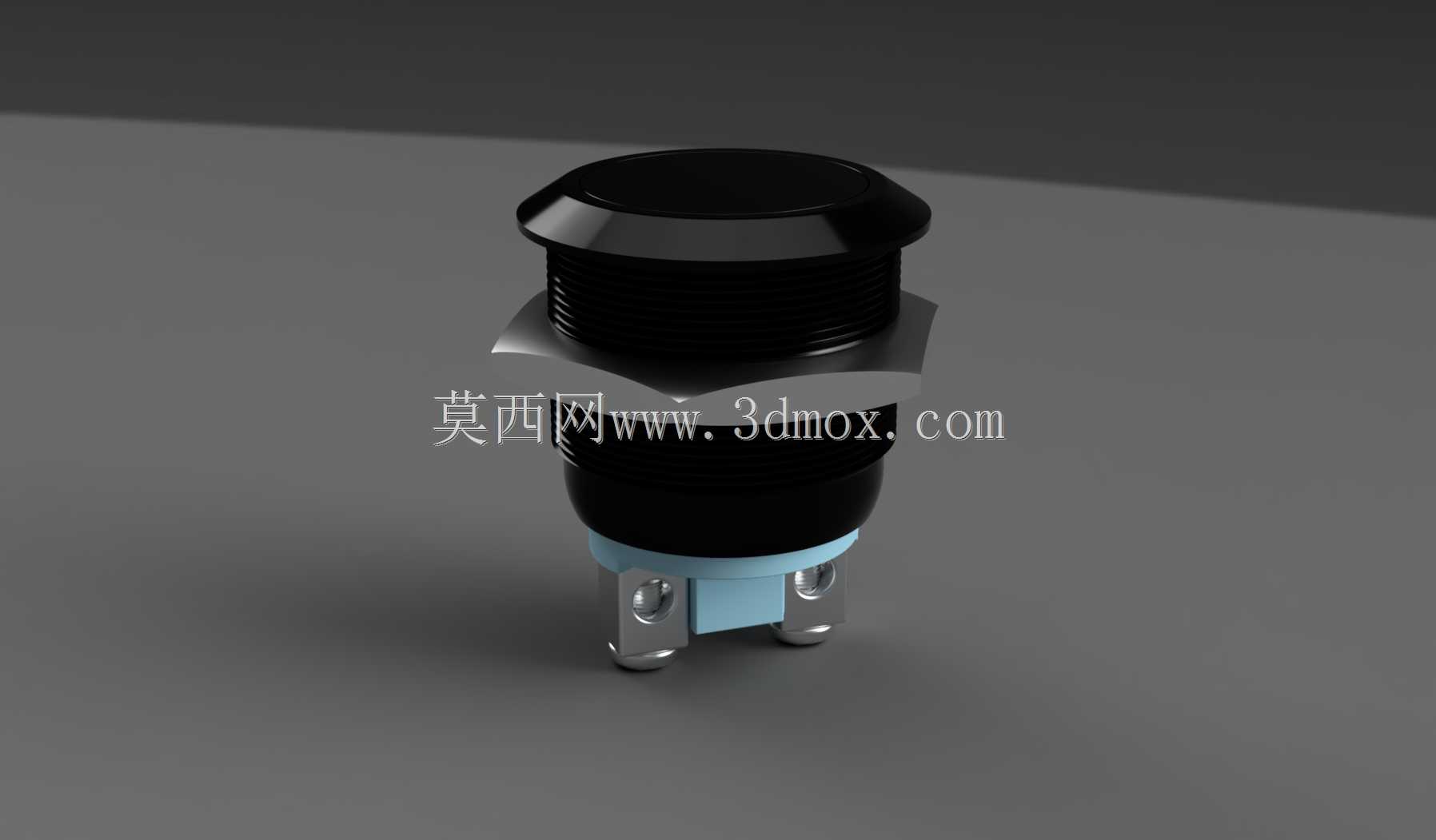

　　端子部分采用螺丝压接的设计，接线时不需要专用的冷压端子，剥掉线缆端部的绝缘层直接插入端子孔，拧紧顶部的压紧螺丝就能完成连接，对于现场检修、临时改线的场景非常友好，不需要携带额外的压接工具，普通的十字螺丝刀就能完成接线操作。按钮的头部采用圆弧过渡的黑色设计，操作面的直径比螺纹段稍大，按压时的受力面积足够，手指按上去不会有硌手的感觉，操作行程控制在合理范围，按压到位时有清晰的触感反馈，操作人员不需要低头看面板，靠手感就能判断按钮是否触发到位，在设备快速操作、视线需要同时关注加工状态的场景下，这种清晰的触感反馈能有效降低误操作的概率。

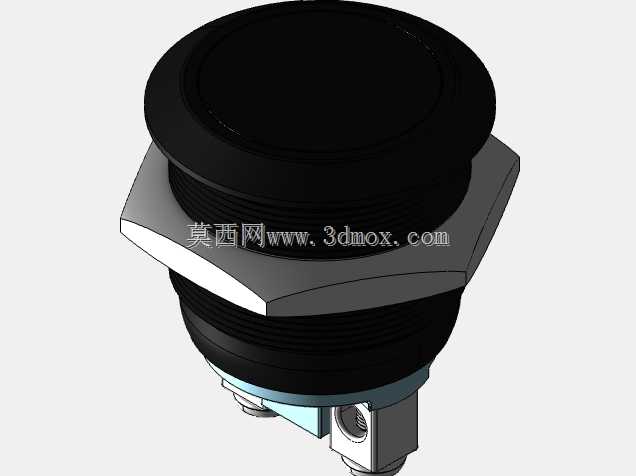

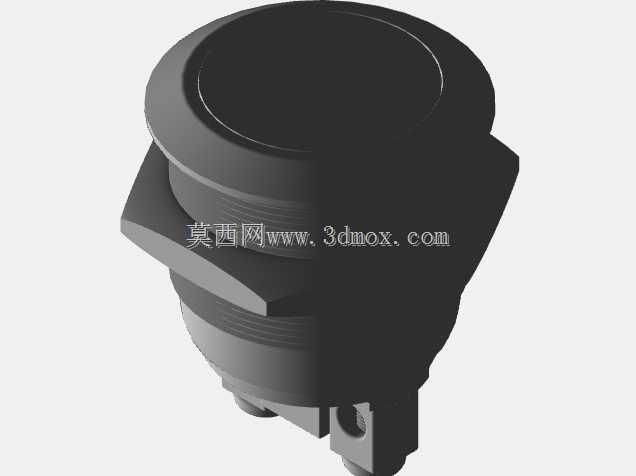

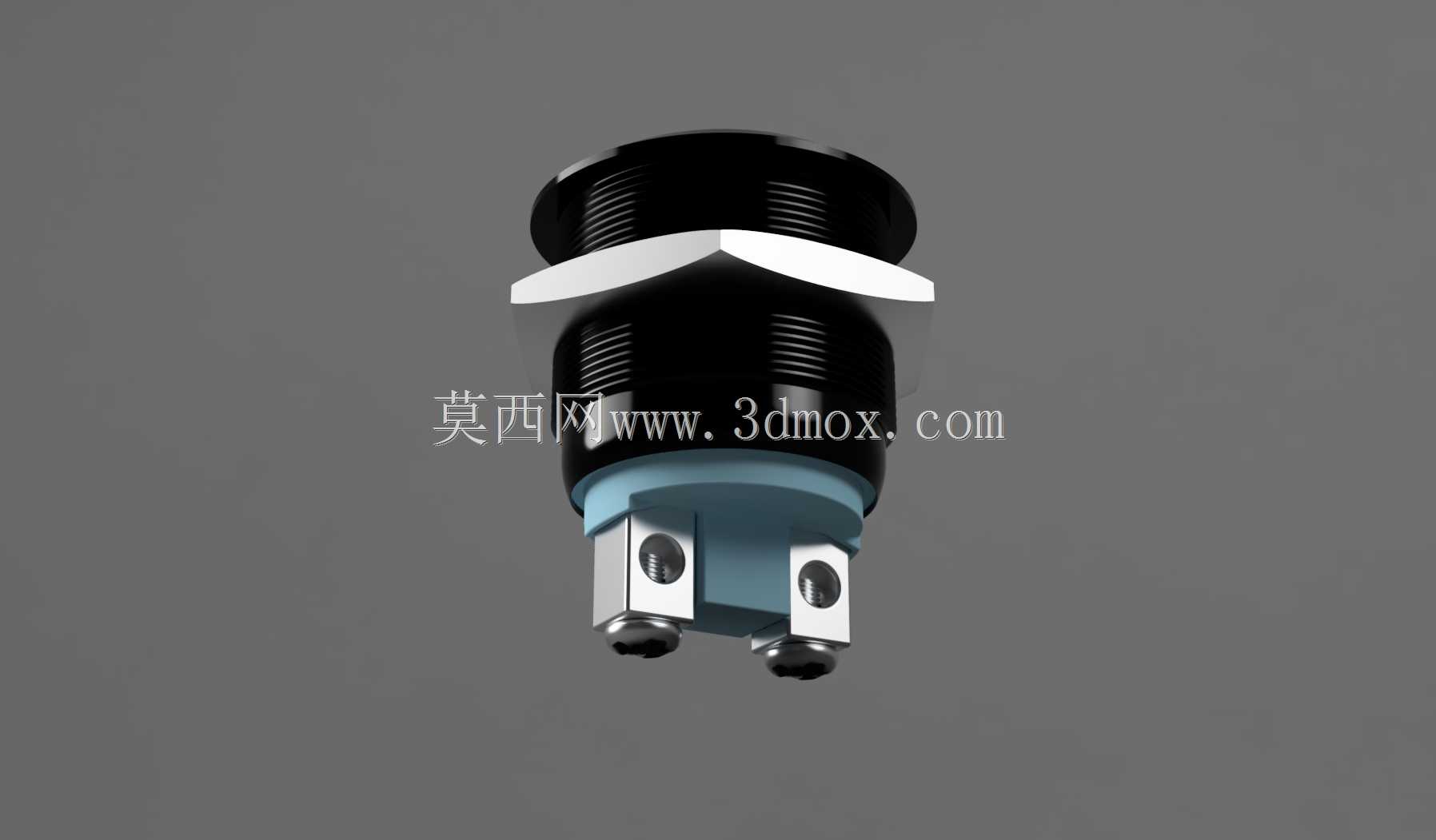

　　从结构设计的逻辑来看，按钮的螺纹段和头部之间设计了一圈六角定位台阶，安装时可以用扳手卡住这个台阶，防止拧紧背面螺母的时候整个按钮跟着转动，避免内部接线跟着扭转造成线芯断裂。底部的两个接线端子做了错位排布，两个端子之间的绝缘距离符合低压电器的安全要求，即使接入220V的控制回路，也不会出现端子间打火、击穿的问题，端子的金属部分采用镀镍处理，抗氧化能力比普通镀锌端子好很多，在湿度稍大的车间环境里长期使用，也不容易出现接触电阻变大、端子锈蚀的问题。按钮的密封部分在头部和螺纹段的衔接位置，安装时配合面板背面的橡胶密封圈，可以达到基础的防尘防泼溅能力，应对车间日常的灰尘飘落、少量液体溅落的场景足够使用，不需要额外做密封防护结构。

　　做三维建模的时候，这个零件的细节处理需要注意几个关键点：外螺纹的牙型要符合标准公制螺纹的参数，不能做成光滑的圆柱面，否则后续出工程图的时候无法标注螺纹规格，装配模拟的时候也无法和标准锁紧螺母实现正确的配合；螺丝端子的内孔深度要和实际产品一致，压接螺丝的头部要做沉头设计，模拟拧紧后螺丝不会突出端子表面，避免和其他内部元件产生干涉；按钮头部的圆弧倒角要和实物匹配，不能做成尖锐的直角，否则渲染出来的效果会非常生硬，和实际产品的注塑质感不符；底部两个端子的中心距要严格按照实际尺寸绘制，因为这个尺寸直接决定了PCB板或者接线排的开孔位置，如果尺寸偏差超过0.5mm，实际装配的时候就会出现端子对不上孔的问题。

　　在设备整体布线的时候，这类按钮的端子朝向可以根据安装空间调整，因为整个按钮是圆形结构，锁紧螺母松开后可以任意旋转角度，方便接线时把端子朝向线缆走线的方向，减少线缆的弯折角度，避免线芯因为过度弯折出现断裂。和同规格的焊接端子按钮相比，螺丝端子的按钮后期维护更换更方便，不需要拆焊，只需要松开两个端子螺丝就能取下旧按钮，换上新按钮后重新拧紧螺丝就能完成更换，整个过程不需要电烙铁，在没有供电的检修现场也能快速完成更换操作，减少设备的停机时间。对于小批量定制设备的生产来说，这种通用规格的按钮不需要开模定制，直接采购标准件就能使用，建模的时候直接调用标准模型，能大幅缩短结构设计的周期，不需要从零开始绘制每个细节，只需要核对安装尺寸和端子位置是否符合设计要求即可。
