汽车传动用滚子链条三维结构设计

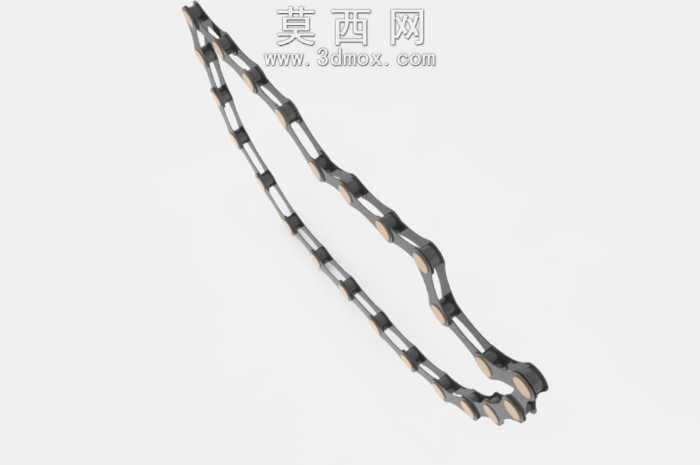

本作品为汽车传动系统配套的滚子链条三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计标准中链传动的尺寸规范，对链条的每一处结构细节做了精准还原。建模阶段先从单节链节的基础结构入手，分别构建内链板、外链板、销轴、套筒、滚子五个核心组成零件：内、外链板采用冲压成型的8字形轮廓设计，建模时通过草图绘制精准控制链板的腰形高度、孔位中心距与板厚参数，对链板边缘做了符合实际加工工艺的圆角过渡处理，避免应力集中的结构缺陷；销轴与套筒的配合段采用同轴度约束，保证二者可实现相对转动，套筒与滚子之间预留合理的转动间隙，还原真实链条运转时滚子沿链轮齿面滚动的运动特性。完成单节链节的零件建模与装配约束后，通过阵列配合、路径跟随的建模方式，将单节链节沿闭合的环形路径完成整链装配，精准控制每节链节的铰接角度，还原链条自然悬垂的环形形态，避免出现装配过约束导致的结构变形问题。材质渲染阶段，针对不同零件的实际用材做了区分设置：内、外链板赋予经过热处理的合金结构钢材质，调整金属粗糙度参数体现冲压件的哑光金属质感，边缘处添加轻微的倒角反光效果还原机加工细节；销轴、套筒表面做了渗碳淬火处理的材质表现，添加细腻的金属光泽与轻微的表面纹理，体现零件表面的高硬度特性；滚子表面赋予耐磨合金钢材质，适当调高表面反光度，还原其运转过程中与链轮接触的光滑工作面特性。结构设计上充分考虑链传动的实际工况需求，链板的孔位间距严格符合节距标准，保证链条与对应规格链轮啮合时的齿位匹配度，各铰接部位的配合间隙经过参数校核，既保证链条运转时的灵活性，又避免间隙过大导致的传动冲击与异响问题。整体建模过程严格遵循从零件到装配、从局部到整体的设计思路，每一处结构尺寸都参考汽车传动链条的实际生产参数，模型可直接用于链传动的运动仿真演示、装配工艺教学以及汽车传动系统的结构展示场景，能够直观呈现滚子链条的内部组成与传动原理。
