汽车拱形从动结构安装连接板

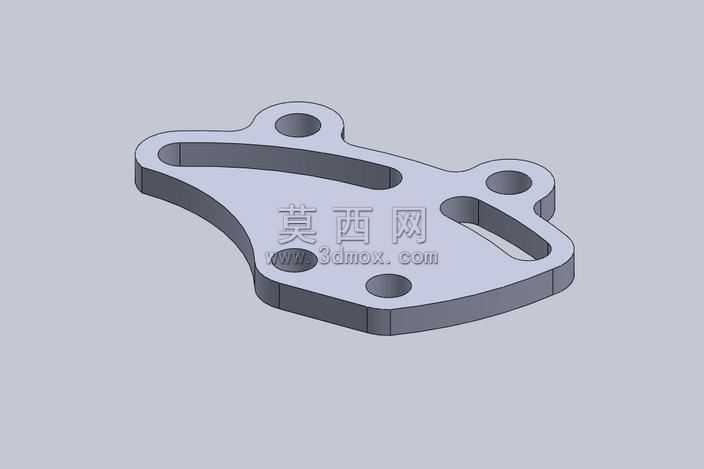

本作品为汽车配套的拱形从动结构安装连接板，建模阶段采用SolidWorks软件完成全参数化设计，首先以基准平面绘制整体外轮廓草图，通过拉伸凸台命令生成等厚度的板件基础实体，整体厚度均匀一致，适配汽车从动部件的安装空间要求。建模过程中严格遵循机械加工工艺逻辑，所有安装孔位均采用异形孔向导命令生成，保证孔位的同轴度、孔径公差符合汽车零部件的装配标准，其中四个圆形沉孔用于板件与相邻构件的螺栓紧固连接，三个异形长槽孔用于适配从动部件运动过程中的位移补偿需求，避免运动干涉。模型的边缘全部添加了等半径圆角特征，既消除了加工后的锐边毛刺风险，也优化了构件的应力分布，降低长期受载下的应力集中开裂概率。渲染阶段采用哑光金属材质模拟实际冲压钢板的表面质感，添加了轻微的环境反射效果还原真实金属件的视觉特征，通过等轴测视角展示模型的整体轮廓与厚度特征，同时清晰呈现所有孔位、槽位的分布位置与结构形态。设计思路围绕汽车从动部件的安装固定需求展开，整体外轮廓采用随形拱形设计，在保证结构强度的前提下尽可能缩减板件的冗余体积，实现轻量化设计目标，所有孔位的位置尺寸均经过装配干涉校验，确保与周边的拱形从动构件、安装基座完全匹配，无需二次修改即可直接用于虚拟装配验证、加工工艺编制以及3D打印样件制作，模型的所有特征均保留完整建模历史，方便后续根据不同车型的安装需求调整轮廓尺寸、孔位参数与板件厚度。
