城市公共客车底盘车架结构三维设计

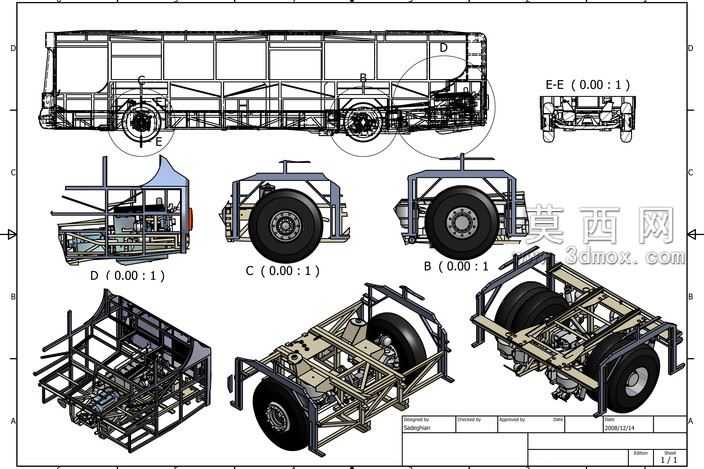

本作品为城市公共客车的整车骨架与底盘系统三维建模成果，建模过程严格遵循城市客车量产制造的结构规范，完整还原了承载式客车车身的框架布局与底盘行走机构的装配逻辑。建模阶段以实车结构比例为基准，先通过基准面搭建整车长度、宽度、高度的定位坐标系，依次绘制侧围主骨架、顶围横梁、底架纵梁的二维轮廓线，再通过拉伸、焊件特征生成不同规格的矩形管骨架结构，所有杆件的交接位置均做了贴合实际焊接工艺的切口处理，避免出现结构干涉问题。底盘部分按照实车的轴荷分配布局，分别完成前转向桥、后驱动桥的独立建模，对桥壳、轮毂、轮胎、制动气室、悬架支座等部件做了分层次的结构还原，轮胎部分通过旋转特征生成胎体基础形态，再通过阵列特征刻画胎面的防滑纹路，轮毂的螺栓孔、轮辐造型均按照商用客车的通用规格制作，保证各部件的装配尺寸完全匹配。车身骨架部分严格区分了乘客区、驾驶区、动力舱的框架分隔，侧围的车窗开口、车门安装位的边框都做了加强筋结构设计，对应工程图中的多个剖视视角，分别制作了前悬模块、后悬模块、中段底盘模块的独立装配体，可清晰展示不同位置的管线预留位、部件安装支座的结构细节。材质赋予阶段按照商用车制造的常用材料区分，车架主体赋予碳钢材质，调整金属粗糙度参数还原热轧钢材的哑光质感，轮胎赋予黑色橡胶材质并添加细微的颗粒纹理表现橡胶的触感，轮毂部分赋予亮面金属材质模拟铝合金轮毂的抛光效果，所有部件的材质参数都经过渲染调试，在等轴测视图、剖视图下都能清晰区分不同结构的材质属性。设计过程中充分考虑城市客车的承载需求，底架纵梁采用变截面设计，在前后桥安装位置做了局部加强结构，侧围立柱与底架的连接位置添加了三角加强板，完全符合客车车身结构的强度设计逻辑，配套的多视角工程视图可完整展示整车的装配关系与局部结构细节，为城市客车的结构设计、改装优化提供了直观的三维参考。
