欧规两脚插墙式电源充电器结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:902120
  • 欧规两脚插墙式电源充电器结构设计
  • 欧规两脚插墙式电源充电器结构设计
  • 欧规两脚插墙式电源充电器结构设计
  • 欧规两脚插墙式电源充电器结构设计
  • 欧规两脚插墙式电源充电器结构设计

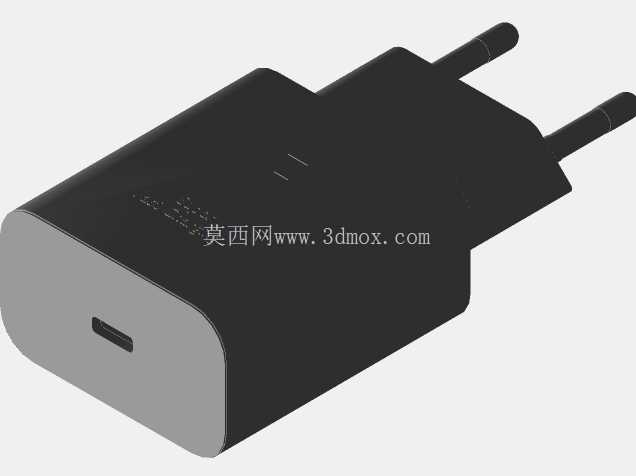

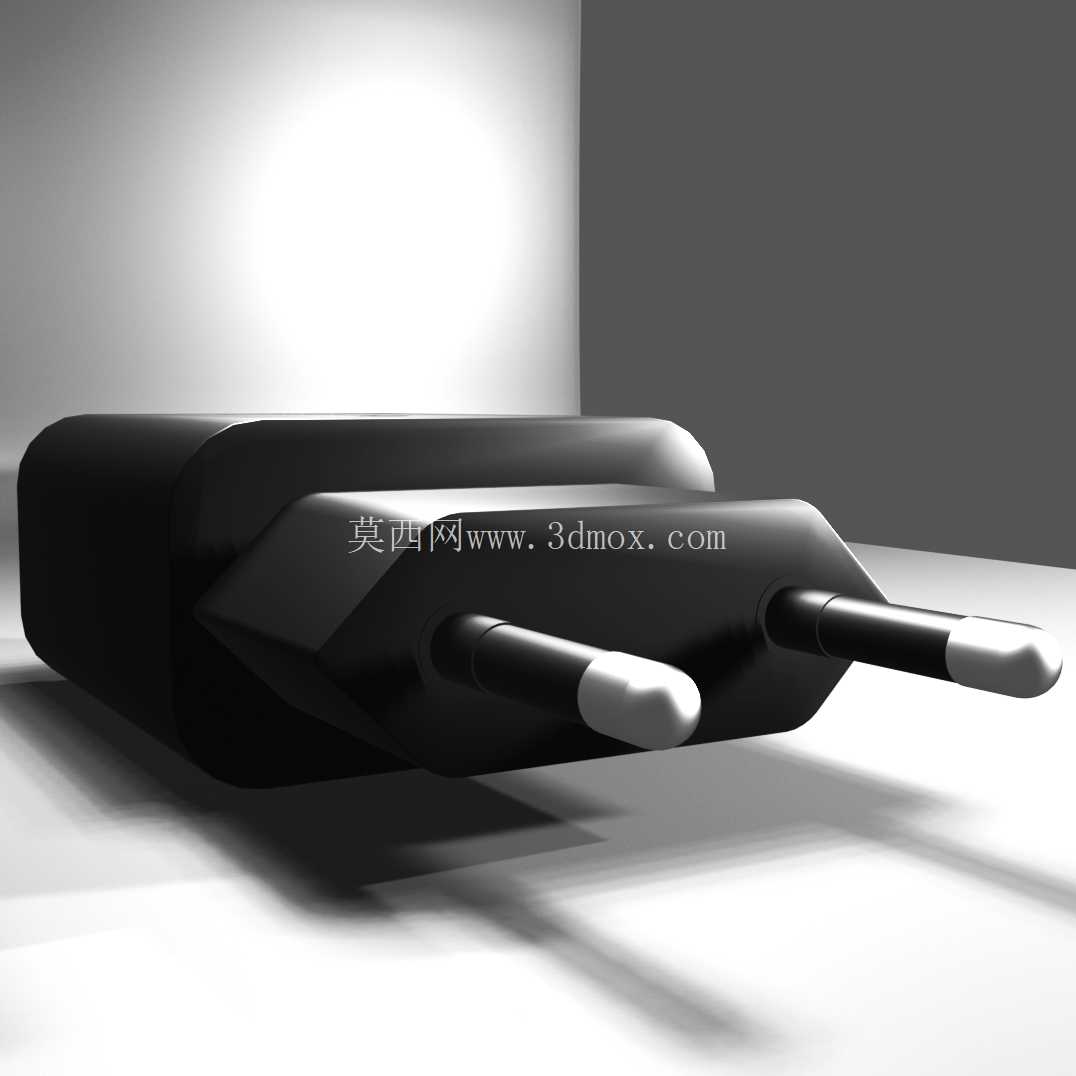

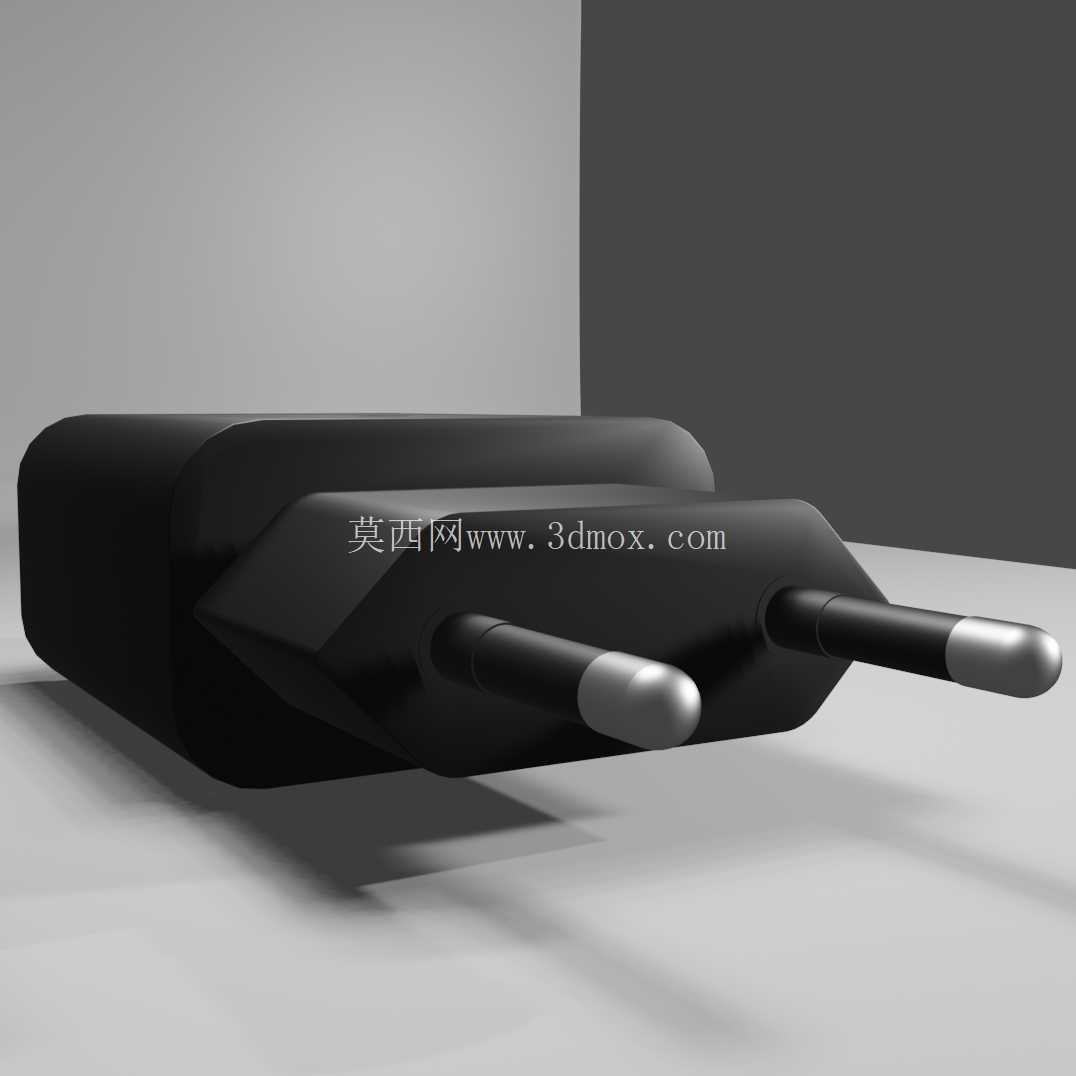

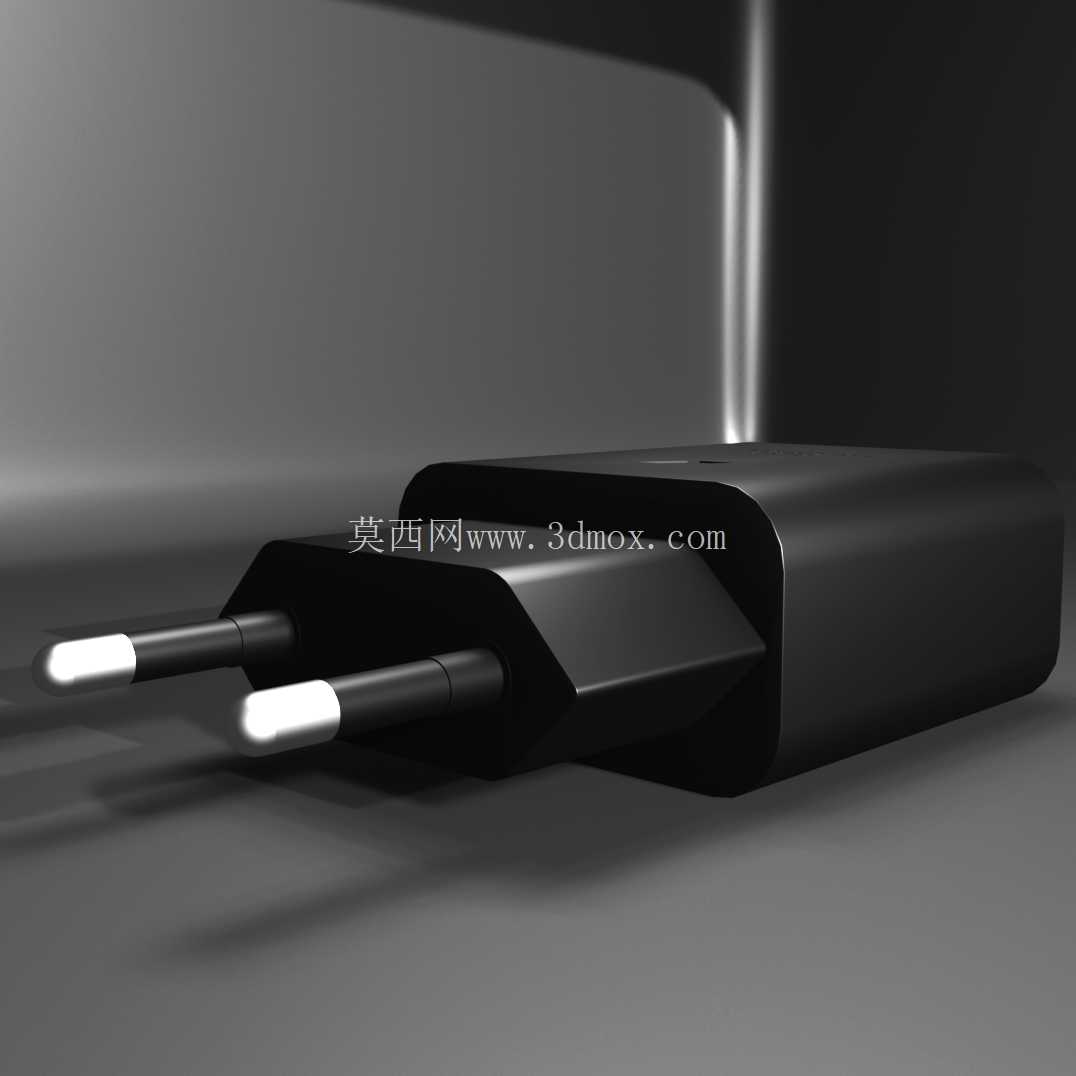

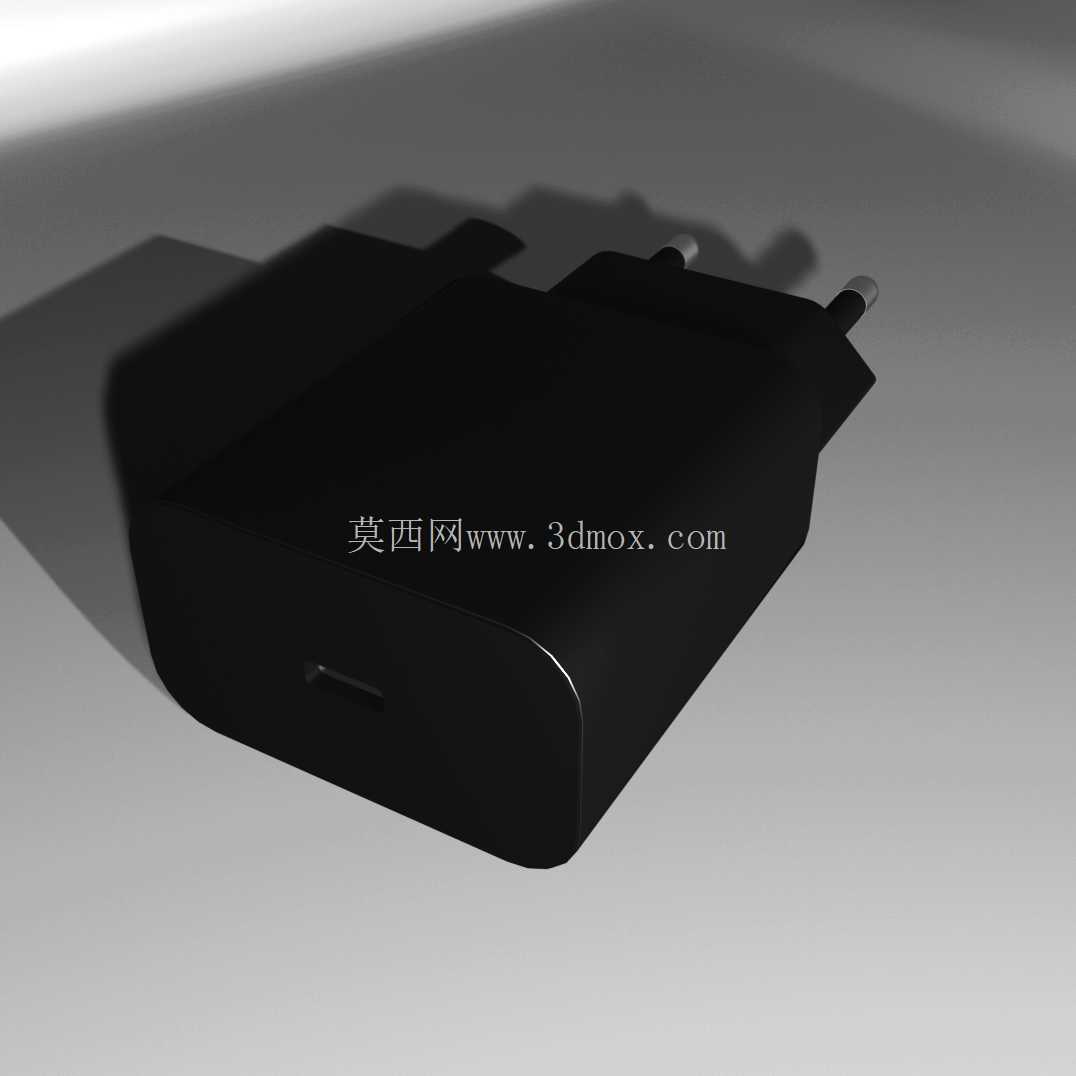

  日常接触的消费类电子供电场景里,插墙式充电器是覆盖场景最广的小功率供电部件,从便携数码产品、小型智能家居外设到桌面低功耗用电设备,都需要这类部件完成市电到低压直流的转换输出。这次建模的欧规两脚充电器,针对欧盟地区市电接入标准设计,插脚采用圆柱式铜质插针结构,插针直径4.0mm,插针中心间距19mm,完全匹配欧标墙面插座、插排的插孔尺寸公差,插针根部做了圆弧过渡处理,避免插拔过程中应力集中导致插针弯折,同时插针外露长度控制在16mm,插入插座后能保证足够的接触面积,降低接触电阻带来的发热问题。

  整体外壳采用高阻燃PC材质一体注塑成型,外壳表面做细磨砂纹理处理,既可以避免日常使用中留下指纹划痕,也能提升插拔时的手部摩擦力,减少打滑情况。外壳的合模线设置在侧面居中位置,建模时特意做了0.05mm的错位公差预留,匹配实际注塑生产中的模具合模精度,避免量产时出现飞边需要后续人工打磨的工序。整体外形尺寸控制在长42mm、宽36mm、厚度24mm的范围内,属于同功率段里体积控制较为紧凑的设计,插墙使用时不会遮挡相邻插座位,在多联插排上使用时能提升插座的空间利用率,这点在桌面多设备供电场景里尤为重要。

  内部结构设计上,插脚与内部PCB板采用焊片压接加焊接的双重固定方式,避免长期插拔的外力传导到PCB焊点上导致虚焊脱落。PCB板布局时将高压侧与低压侧做了明确的隔离槽设计,隔离距离满足安规要求的6mm以上爬电距离,高压侧的整流桥、滤波电容、开关变压器等发热元件紧贴外壳内壁设置,外壳内壁对应位置预留了0.2mm的导热胶填充槽,工作时产生的热量可以通过导热胶传导到外壳表面散出,不用额外加装散热片就能满足5V2A功率段的温升要求,既压缩了内部空间占用,也控制了物料成本。输出端的USB接口设置在外壳的下端面,接口周围做了1mm高的凸台防护,避免插头插拔时的侧向力直接作用在接口焊盘上,提升接口的使用寿命。

  建模过程中对插脚的插拔导向做了细节优化,插针前端做了1mm长度的球面导头,插入插座时即使存在小幅的位置偏差也能顺利滑入插孔,不需要刻意对准。外壳的边角全部做了R2.5mm的圆角处理,没有尖锐棱角,日常拿取插拔时不会划伤手部,也符合消费类电子产品的外观安全规范。外壳上下盖的固定采用卡扣加超声波焊接的方式,卡扣位置均匀分布在壳体四周,每个卡扣的扣合量设计为0.8mm,既保证装配后的壳体结合强度,不会因为日常跌落出现壳体开裂,也能满足量产时的装配效率要求,不需要额外打螺丝固定。

  实际应用中这类充电器需要适配不同的使用环境,建模时对外壳的壁厚做了均匀1.8mm的设计,既保证壳体的结构强度,在1米高度自由跌落至水泥地面时不会出现壳体碎裂、内部元件外露的情况,也不会因为壁厚过大导致材料浪费、成型周期变长。插脚与壳体的配合位置做了一圈密封凸台,日常使用中泼溅的少量液体不会顺着插脚缝隙流入壳体内部,提升日常使用的安全性。另外在壳体的侧面预留了0.3mm深度的镭雕区域,方便后续丝印或镭雕产品参数、认证标识,不需要额外粘贴标签,避免长期使用标签卷边脱落的问题。
