桌面便携立式手持两用小风扇结构设计

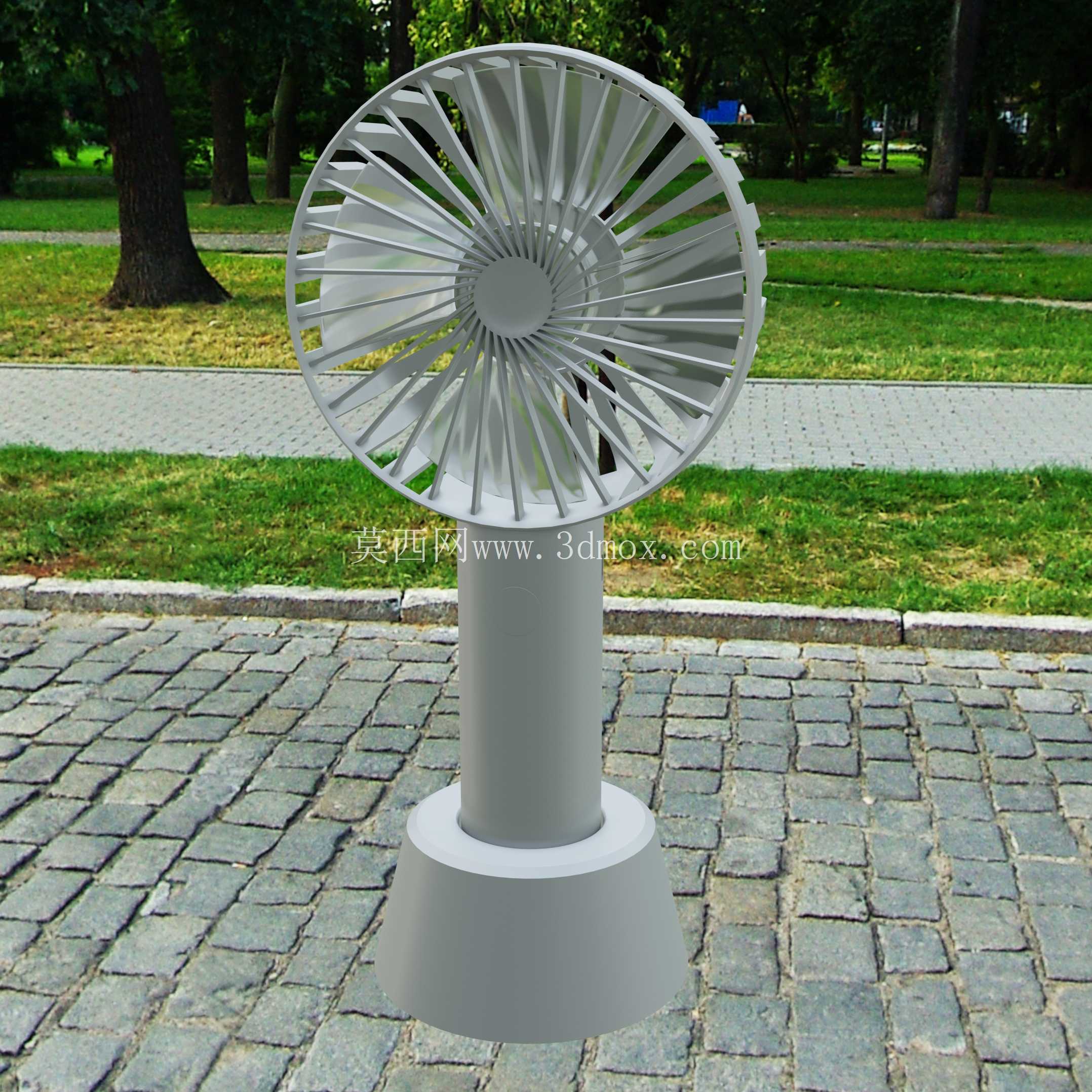

　　这款桌面立式小风扇的结构设计，首先围绕近距离个人送风的核心场景展开，日常办公桌面、宿舍床头、户外临时休憩等场景下，用户不需要大范围送风覆盖，仅需要针对面部、上半身的定向柔风输送，因此整体结构做了紧凑化处理，底座采用下宽上窄的圆台构型，底部直径控制在100mm左右，放置在桌面时不会占用过多置物空间，同时圆台结构的低重心设计，即使受到轻微磕碰也不易倾倒，适配桌面常见的水杯、笔记本、文件等物品混杂摆放的使用环境，不会对其他桌面物品的摆放造成干扰。

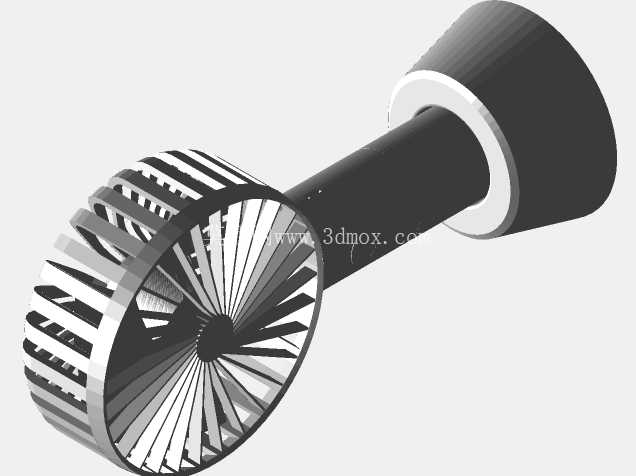

　　从功能特性来看，这款风扇采用无外露紧固件的壳体拼接设计，前后网罩通过周圈的卡扣结构实现闭合，不需要额外的螺丝固定，日常拆解清理扇叶积灰时，只需要沿卡扣对位方向旋转即可拆开网罩，不需要借助额外工具，降低了用户日常维护的门槛。扇叶采用多翼式前倾离心构型，一共21片均匀分布的窄叶片，相比传统3叶、5叶的大扇叶设计，同等转速下切割气流的频次更高，送出的风感更柔和，不会出现硬风直吹造成的体感不适，同时叶片做了等距错位的动平衡校正，高速运转时的振动幅度控制在0.2mm以内，不会因为振动产生额外的结构噪音，也不会带动底座在光滑桌面产生滑移。

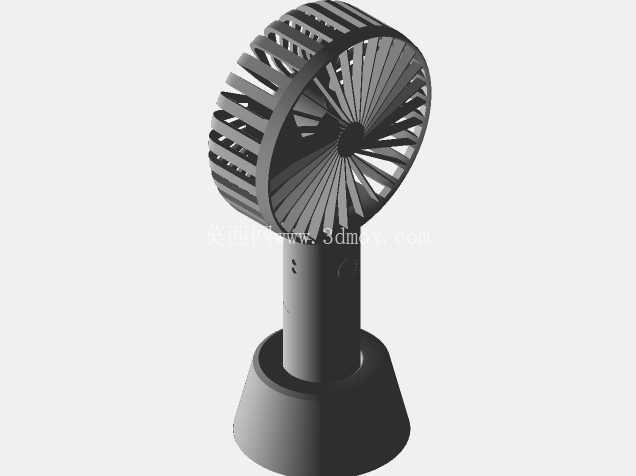

　　设计思路上，中间的立柱部分做了中空走线设计，驱动电机内置在扇头后方的腔体内，供电线路从立柱内部穿行到底座内置的电池仓，既避免了线路外露影响外观整体性，也能防止日常使用中线路被剐蹭拉扯造成的断路风险。扇头和立柱的连接位置采用阻尼转轴结构，支持上下0到120度的俯仰角度调节，用户可以根据自己的坐姿高度、摆放位置的差异，灵活调整送风角度，不需要挪动整个风扇的位置就能调整送风方向，阻尼转轴的扭矩经过调校，调整到任意角度都能稳定锁止，不会因为扇头自身重量或者运转振动出现角度下滑的问题。

　　安装边界方面，这款风扇整体高度控制在210mm左右，扇头外罩直径为120mm，不管是放置在宽度仅150mm的桌面置物架层板上，还是夹在桌面边缘的支架上，都不会出现尺寸超界的问题，底座底部预留了1mm深度的环形硅胶防滑垫安装槽，装配防滑垫之后，和木质、玻璃、金属桌面的静摩擦系数可以达到0.6以上，即使风扇开到最高转速档位，也不会出现位置偏移。扇头的外罩格栅间隙控制在5mm以内，符合小家电安全设计规范，能够避免手指意外伸入接触运转的扇叶，日常使用中即使有孩童误触，也不会造成机械伤害。

　　从结构强度来看，所有壳体部件均采用ABS工程塑料注塑成型，壁厚均匀控制在1.8mm，既不会因为壁厚过薄造成壳体强度不足容易碎裂，也不会因为壁厚过厚增加不必要的材料成本和整体重量，整机总重量控制在300g左右，用户可以很方便地单手持握移动，从桌面拿到户外、从办公室拿到宿舍都不会有负重感。扇叶部分采用PP材质注塑，自身重量更轻，降低了电机启动时的负载扭矩，搭配低功耗直流电机，内置电池供电时可以实现更长的续航时间，满足户外无供电场景下的使用需求。底座内部的电池仓做了独立的密封隔层，即使日常使用中不小心将水杯碰倒，少量溅落到风扇表面的水也不会渗入电池仓造成电路短路，提升了日常使用的安全性。
