便携式手提电子吊秤三维结构设计

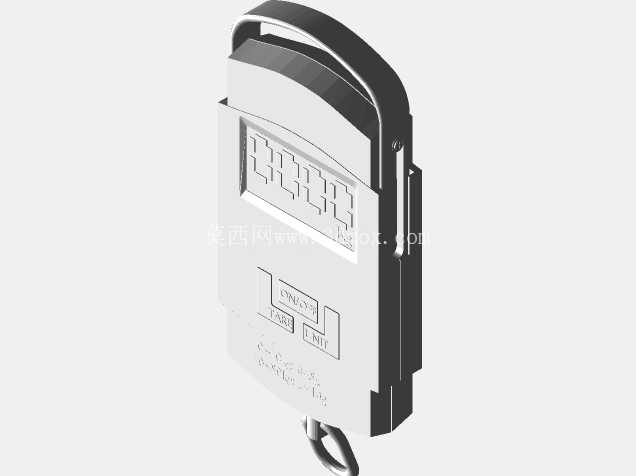

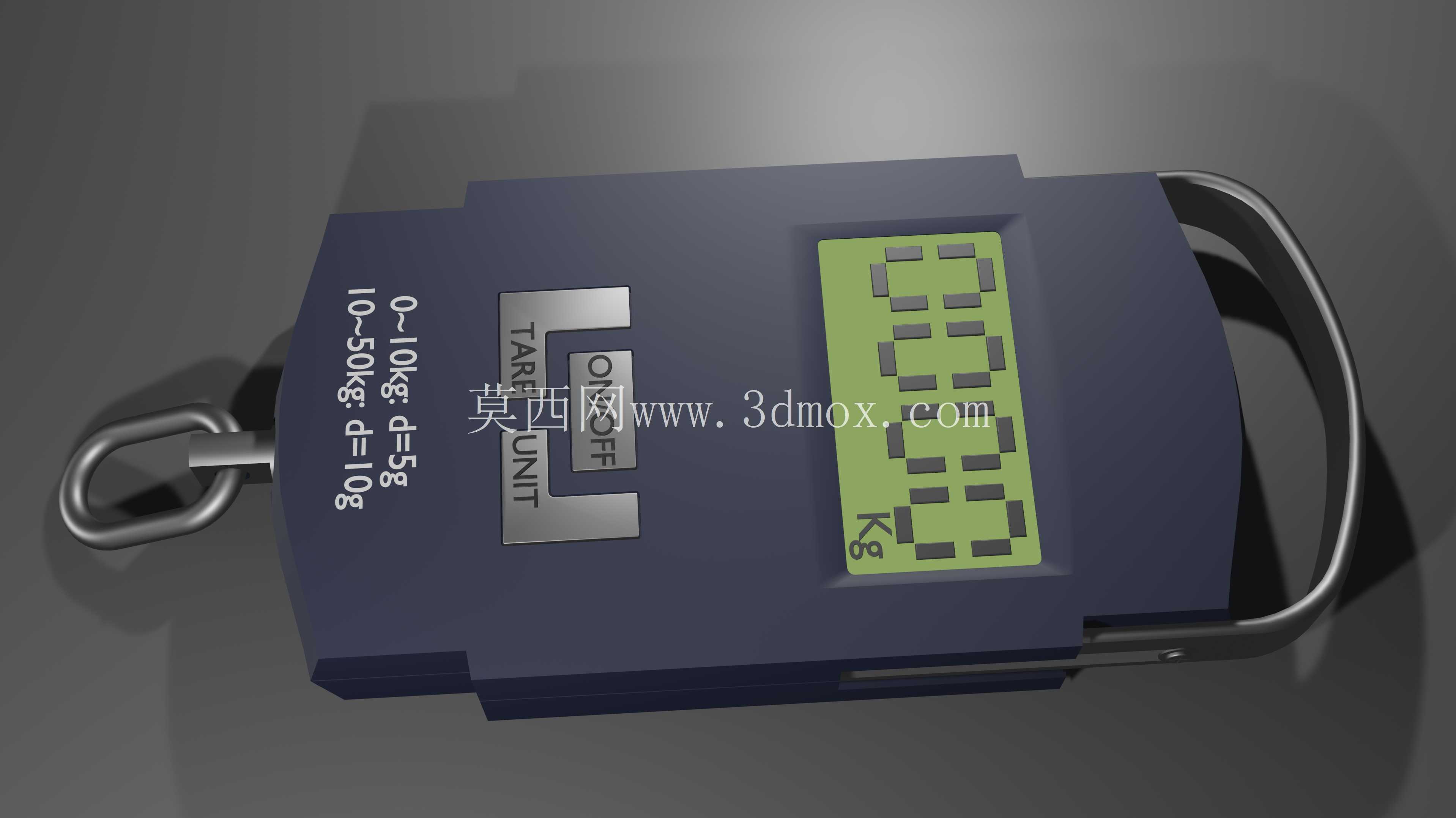

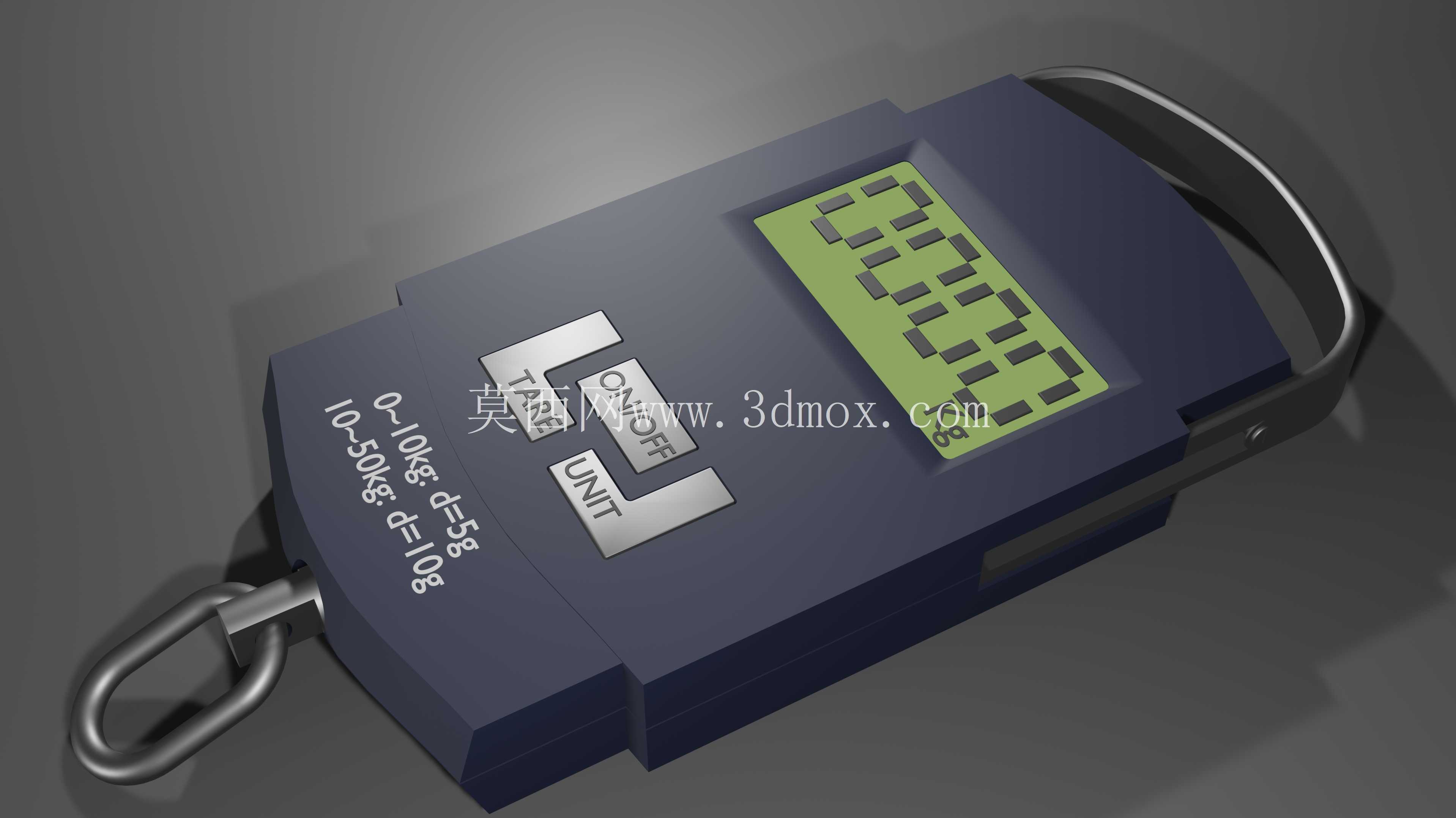

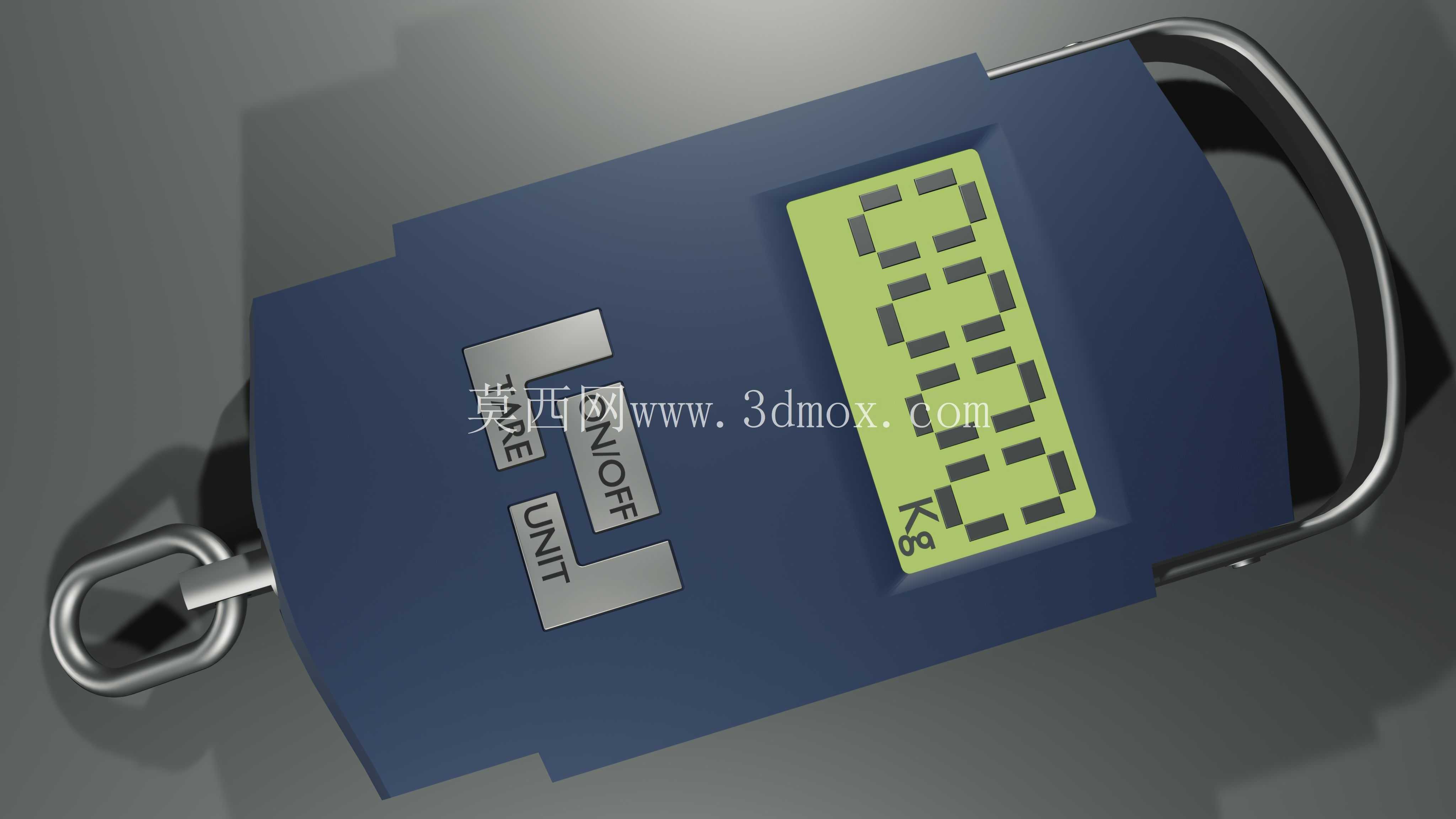

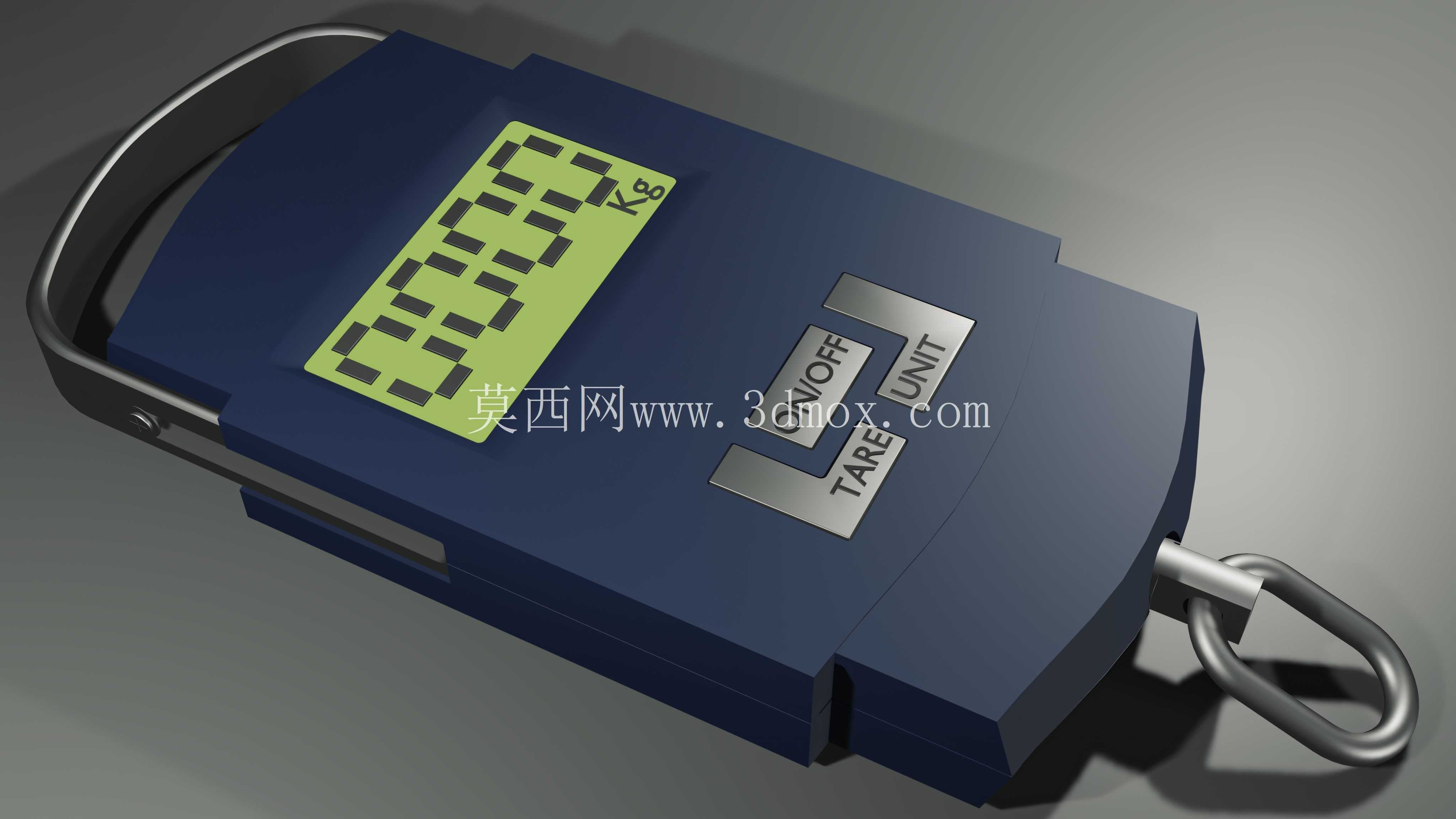

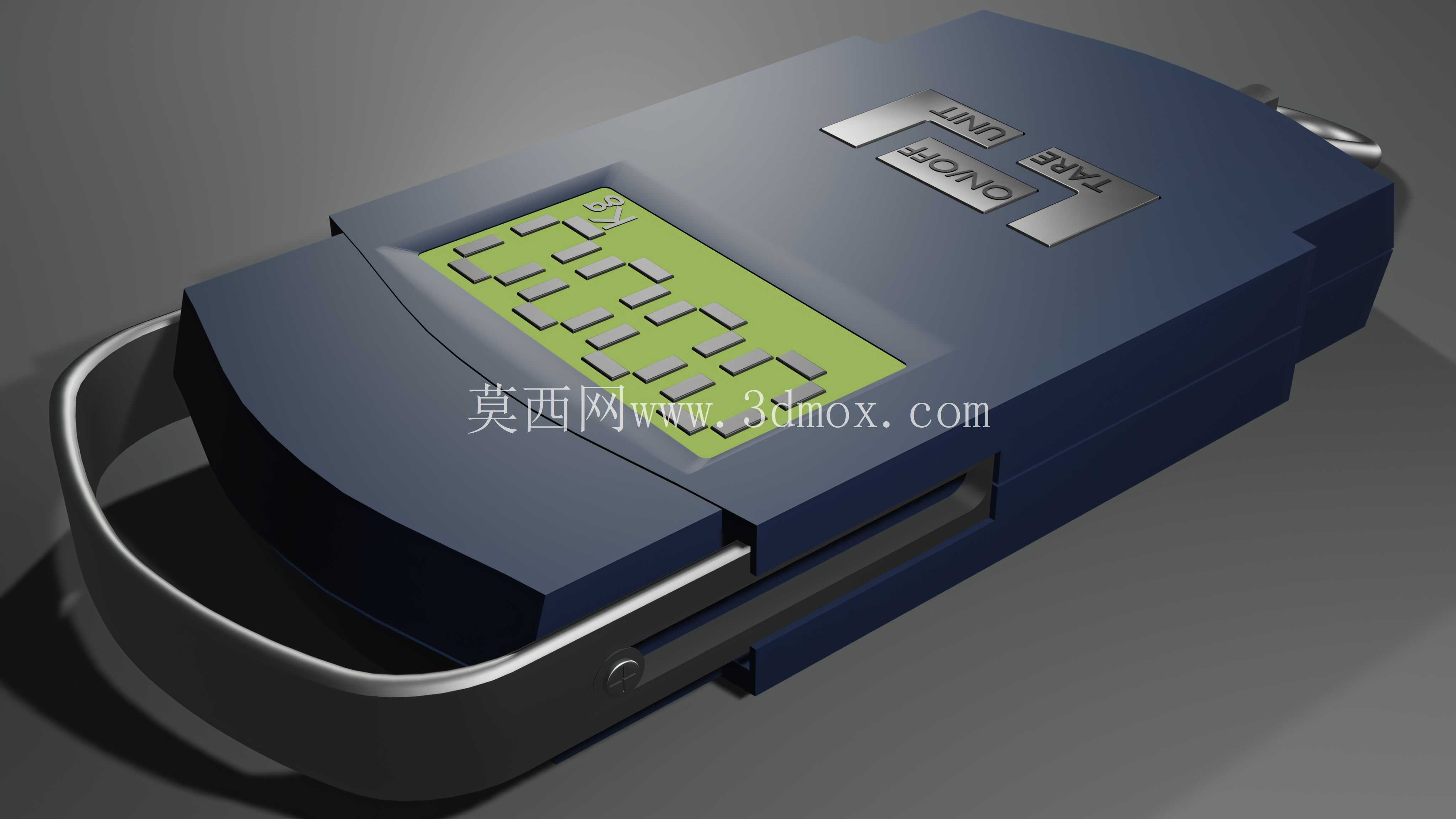

　　这款手提式电子称重设备的三维结构设计，核心围绕户外零散称重、快递揽收、生鲜采购、小型货物吊装称重等高频移动场景展开，区别于固定台秤的安装限制，整体结构优先考虑单手握持的操作便利性，所有受力部件的载荷边界均按照50kg额定称重上限做冗余校核。从结构分层来看，设备整体分为上挂接组件、主体壳体、显示模组、按键控制区、下挂接钩五个核心部分，上挂接的金属弯环采用圆弧过渡结构，避免直角应力集中，挂环与壳体的连接位置内置金属嵌件，直接与内部的称重传感器受力端连接，杜绝塑料壳体直接承力导致的蠕变变形，长期满载使用也不会出现连接位松垮的问题。

　　主体壳体采用上下对合的装配结构，分型面沿设备侧边中线布置，配合卡扣与螺丝的双重固定方式，既保证日常拆装维护的便利性，也能避免手持时汗液、灰尘从装配缝隙进入内部电路区域，壳体表面做细微的磨砂纹理处理，增加握持摩擦力，即使手上沾有少量水渍也不会轻易滑脱。显示区域采用倾斜式布局，当使用者单手提持设备时，视线自然下垂即可正对显示屏，无需刻意调整手腕角度读取数值，显示屏外围做略高于屏幕面的凸边设计，日常放置时屏幕不会直接与接触面摩擦刮花，屏幕段码布局清晰，重量数值显示字号做放大处理，弱光环境下也能快速识别读数，单位标识紧邻数值区域，避免读数时出现单位混淆的问题。

　　按键区域采用三个物理按键的布局，分别对应电源开关、单位切换、去皮清零功能，按键采用硬质PC材质，按键与壳体之间预留0.1mm的活动间隙，按压行程控制在1.2mm左右，既保证清晰的按压反馈，也避免间隙过大进灰，按键标识采用模内注塑工艺，长期按压也不会出现标识磨损脱落的问题。下挂接的金属吊钩采用可旋转结构，挂钩与内部传感器的连接位置设置推力轴承，挂接货物时吊钩可自由转动，不会因为货物扭转带动传感器承受径向力，有效保护核心测力元件的测量精度，吊钩开口尺寸按照日常常见的包装袋挂耳、绳索粗细设计，常规的编织袋提手、打包绳都能顺利挂入，同时吊钩末端设置防脱挡片，避免称重过程中货物滑落。

　　设计过程中对整体的重量平衡做了反复调整，设备重心落在上挂环的正下方，提持称重时设备不会出现歪斜，保证传感器受力始终沿垂直方向，减少测量误差，壳体内部的电池仓、电路板都围绕重心位置布置，避免单侧偏重影响称重精度。外形尺寸上，整体长度控制在140mm以内，宽度65mm，厚度28mm，刚好可以放入普通工装裤的侧袋或者工具包的隔层中，不会占用过多收纳空间，挂环与吊钩在收纳状态下都可以贴合壳体轮廓，不会突出剐蹭包内其他物品。结构校核阶段，对上下挂接位做了1.5倍额定载荷的静力学仿真，最大应力出现在挂环与嵌件的连接位置，远低于所选金属材料的屈服强度，壳体在满载状态下的形变量小于0.05mm，不会因为壳体变形挤压内部电路或者影响传感器的受力状态。考虑到户外使用的场景，壳体接缝位置预留了密封胶条的安装槽，可根据使用需求加装胶条实现基础的防泼溅能力，应对雨天临时使用或者生鲜称重时的水渍泼溅都不会出现电路故障。显示模组的固定采用四周软胶垫缓冲的方式，设备意外掉落时可以缓冲冲击力，避免屏幕碎裂或者焊点松脱，按键下方的导电胶条也做了加厚处理，提升按键的使用寿命。
