L298N电机驱动模块结构设计

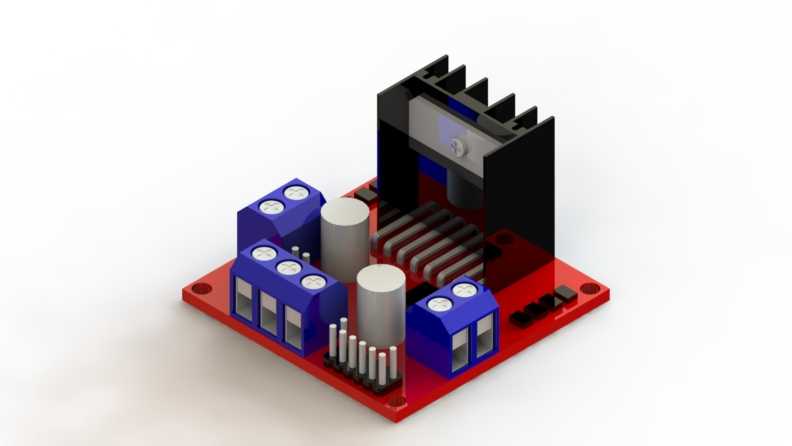

　　做小型移动机器人、智能小车类项目的结构工程师，大概率都绕不开L298N这类双H桥驱动模块的结构适配，这次拆解的这款驱动板三维结构，完全还原了市售常规量产版本的所有安装与外形细节，能直接嵌入各类小型电控系统的装配设计里。先从实际应用场景说，这类驱动模块最常出现在教育类机器人套件、大学生电子设计竞赛的智能小车、小型自动化分拣线的直流电机驱动工位、桌面级小型机械臂的关节动力驱动单元里，核心作用是接收主控板输出的低压逻辑信号，转换为能驱动直流电机、步进电机的功率输出，单路能承载2A的持续工作电流，峰值可以冲到3A，足够带动绝大多数小型低压直流负载。

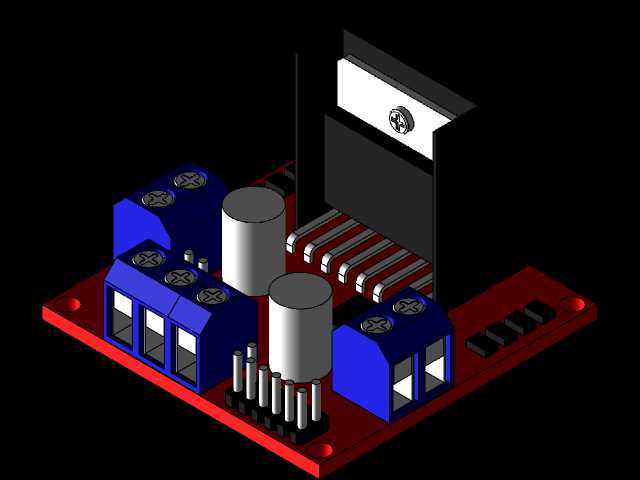

　　从设计思路上看，这款模块的结构完全围绕散热、接线便利性、安装兼容性三个核心工程需求展开。首先是核心功率芯片的散热结构，模块上方的黑色多鳍片散热片直接贴合L298N芯片的塑封顶面，通过卡扣结构固定在PCB板上，鳍片的朝向顺着模块安装后常见的气流方向设计，在设备自带散热风扇的工况下，气流能直接穿过鳍片间隙带走热量，避免长时间大负载下芯片触发过热保护。PCB板采用红色阻焊的常规FR4板材，四个角预留了标准3mm直径的安装孔，孔位间距是43mm43mm的通用尺寸，不管是用铜柱固定在亚克力机架、铝合金型材框架，还是直接用尼龙螺柱固定在3D打印的结构件上，都不需要额外打孔改孔，能直接适配绝大多数小型机器人的安装孔位规范。

　　接线端子的布局也完全符合工程接线的操作习惯，板载的蓝色螺丝式接线端子分成三个区域：靠近散热片一侧的两个端子是电源输入与电机输出通道，分别对应12V功率电源输入、两路直流电机的A/B相输出，端子的螺丝开口方向垂直于PCB板面，接线时不需要倾斜螺丝刀就能完成锁紧操作；板面前端的排针是逻辑控制端，直接对应主控板的IO口，排针间距是标准2.54mm，既可以直接插杜邦线连接，也能焊接排座做插拔式连接，方便后期维护更换。板上还预留了两个大容量电解电容的安装位，分别靠近功率电源输入引脚，用来滤除电机启停时产生的电压尖峰，避免反向电动势串入逻辑电路导致主控复位，电容的高度低于散热片的顶面高度，不会在安装时和上层结构件产生干涉。

　　再说到安装边界的细节，整个模块的总高度从PCB底面到散热片顶面是21mm，其中PCB板厚度1.6mm，底部元件引脚突出板面的高度不超过2mm，所以安装时只需要在PCB下方预留3mm的安全间隙，就能避免引脚和金属底板接触短路；模块的整体长宽尺寸是48mm43mm，比安装孔位的外轮廓每边多出2.5mm的余量，设计安装槽的时候只需要开出50mm*45mm的避让空间，就能顺利把模块放进去。板载的8个续流二极管直接贴装在PCB板面，位于散热片下方的空隙里，不会额外占用横向空间，同时靠近功率输出回路，能最大限度缩短续流路径，降低尖峰干扰。还有板上的电源指示灯、逻辑指示灯的位置都设计在PCB板的边缘，安装后从设备外侧就能直接看到灯的亮灭状态，不用拆开设备就能判断模块的供电状态是否正常。

　　实际做结构适配的时候要注意，这个模块的散热片是金属材质，和芯片的散热片是导通的，安装时不能让散热片接触到其他金属结构件或者裸露的导线，避免出现短路问题，所以如果是安装在金属机架上，最好在散热片侧面贴一层1mm厚的青稞纸做绝缘隔离。另外接线端子的接线方向是从模块外侧进线，所以在设计设备外壳的时候，要在对应端子的位置预留出线缺口，缺口高度至少要留8mm，方便18AWG的动力线顺利接入。如果是用在移动机器人这类有振动的工况下，除了四个角的固定螺丝，最好在散热片和PCB之间点一点硅橡胶做缓冲，避免长期振动导致散热片卡扣松脱，影响散热效果。
