100W规格740x1670尺寸太阳能电池板结构设计

　　从结构设计逻辑来看，电池板采用边框包裹式结构，外围黑色边框选用耐候性工程材质，既能够为内部电池片阵列提供足够的结构支撑，抵御户外使用过程中的风沙冲击、轻微外力磕碰，也可以在多块拼接安装时作为定位基准，保证阵列排布的平整度，减少安装过程中的对齐调整工作量。内部电池片采用规整的矩阵式排布，每一片电池片的间距经过优化，在保证740mm×1670mm外形尺寸内铺满有效受光面积的同时，预留出足够的串接走线空间，避免线路挤压造成的绝缘层破损风险，也能降低局部阴影遮挡对整块板发电效率的影响。在分布式光伏电站搭建、户外离网供电系统配置、小型民用太阳能发电装置选型过程中，太阳能电池板作为核心光电转换部件，其结构合理性、尺寸适配性直接决定整套系统的安装效率与运行稳定性。这款100W功率规格的太阳能电池板，整体外形尺寸设定为740mm×1670mm，长宽比适配多数民用支架的安装孔位间距，既可以单块独立使用搭配小型储能电池满足户外露营、野外监测设备的供电需求，也可以多块拼接组成阵列，适配家庭屋顶、小型工商业建筑屋面的分布式发电场景。

　　在实际安装场景中，这款电池板的厚度控制在常规民用光伏组件的通用区间，能够适配市面上绝大多数通用型光伏支架的夹持固定结构，不需要额外定制转接配件，不管是采用倾斜式屋顶支架、平屋面配重支架，还是户外立杆式安装支架，都可以直接通过边框的夹持结构完成固定，安装边界兼容性较强。从功能特性层面来说，电池板的受光面采用平整封装结构，表面覆盖高透光耐候层，既能够保证光线有效入射到内部电池片完成光电转换，也可以抵御户外长期使用过程中的紫外线老化、雨水侵蚀，减少日常维护的工作量。边框的边角位置做了过渡处理，避免安装搬运过程中尖锐边角划伤操作人员，也能减少应力集中造成的边框开裂风险。

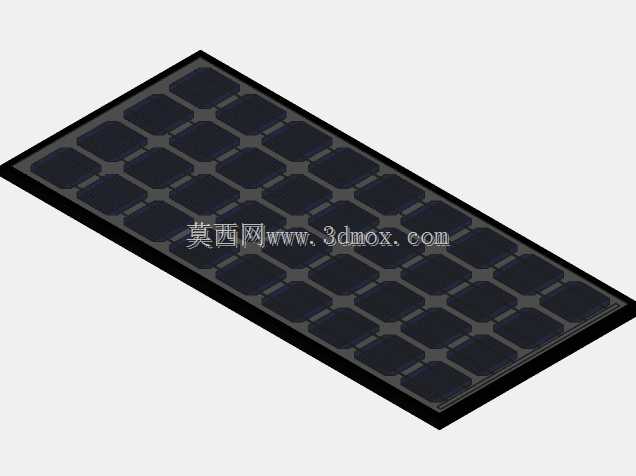

　　在结构建模过程中，每一片电池片的定位尺寸都严格对应实际生产的排布公差，边框的安装槽位、内部走线的预留空间都按照实际装配逻辑做了还原，能够直接用于安装模拟、支架适配性校验、系统排布方案的可视化演示，帮助结构设计人员在方案阶段就完成安装干涉检查、排布间距核算，减少现场安装时的尺寸 mismatch 问题。针对不同的应用场景，这款电池板的结构设计也预留了足够的拓展空间，比如边框侧面预留的走线槽位可以适配不同规格的出线接头，不管是采用底部出线还是侧面出线的接线方案，都不需要额外对边框进行二次加工；背面的安装区域预留了标准的接地连接点位，能够满足光伏系统的电气安全安装要求。

　　在户外离网供电场景中，这款100W的电池板搭配对应的充放电控制器与储能电池，可以满足野外监测传感器、户外小型照明装置、露营便携用电设备的日常供电需求，其尺寸大小既不会因为面积过大造成便携性下降，也不会因为面积过小导致发电功率不足，刚好匹配小型离网系统的功率需求。在分布式屋面电站搭建中，740mm×1670mm的尺寸能够灵活适配屋面的异形区域，比如屋面有通风管道、采光窗等障碍物时，可以通过单块板的位置调整避开障碍物，相比大尺寸组件的排布灵活性更高，能够有效提升屋面的面积利用率。从结构强度的设计角度，边框的截面形状经过优化，在保证整体重量控制在单人可搬运范围内的同时，具备足够的抗风载、雪载能力，能够满足多数非极端气候区域的户外使用要求，内部电池片的封装层采用分层结构设计，从外到内依次为透光保护层、电池片固定层、背部支撑层，各层之间的贴合公差在建模过程中都做了准确还原，能够用于封装工艺的结构验证、热胀冷缩应力分布模拟，帮助设计人员提前预判长期使用过程中可能出现的层间剥离、电池片隐裂等结构风险。
