MG996款180度转角舵机结构设计

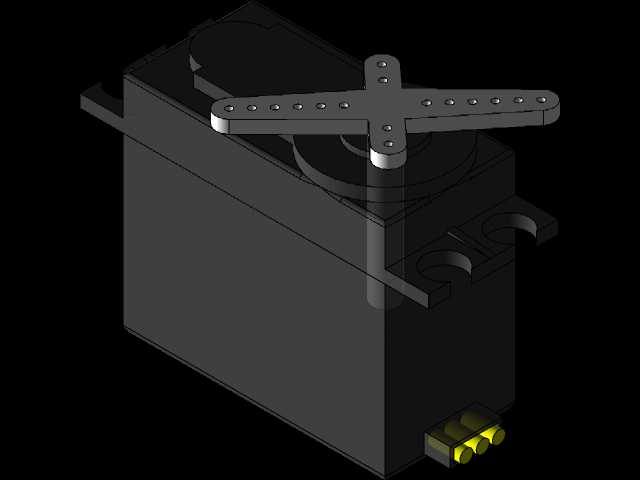

　　在桌面级小型自动化装置、教学实训机械臂、航模舵面控制、小型智能小车转向机构这类对执行器扭矩、转角控制精度有均衡要求的场景里，180度转角的大扭矩舵机一直是选型清单里的高频选项。这款舵机的结构设计完全围绕实际安装与工况需求展开，外壳采用一体式硬质塑壳结构，侧面预留的安装凸耳带有标准安装孔位，能够直接适配市面上绝大多数通用舵机安装支架，不需要额外做转接件加工，能大幅缩短装配环节的调整周期。

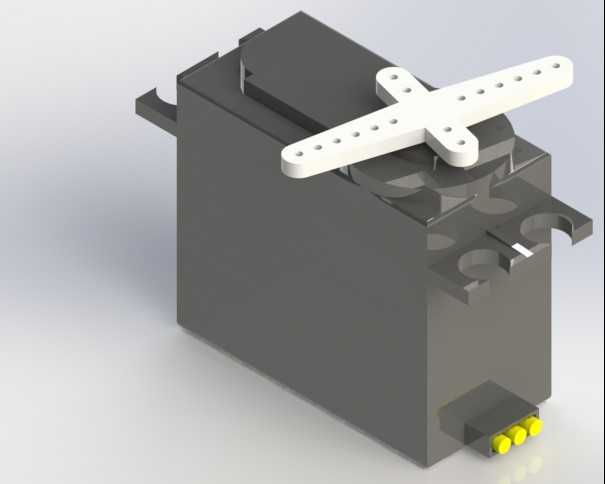

　　输出端配套的十字形舵盘做了多规格孔位设计，沿四个延伸臂均匀排布的安装孔可以适配不同直径的连杆、摇臂连接件，不管是连接机械臂的关节连杆，还是航模的舵面摇臂，亦或是智能小车的转向拉杆，都能找到对应的安装位置，不需要对舵盘进行二次钻孔加工，避免手工加工带来的同轴度误差影响传动精度。从内部结构的设计逻辑来看，这款舵机的减速组布局充分考虑了扭矩输出的稳定性，动力输出轴的支撑位做了加厚处理，能承受径向的偏载力，在机械臂关节这类存在一定侧向负载的使用场景下，不会因为长期受径向力导致输出轴卡顿或者磨损加剧。

　　底部的接线端采用三Pin标准排针布局，线序符合通用舵机的信号、电源、接地定义，能直接对接主流的舵机控制板、arduino扩展板以及航模接收机，不需要重新调整线序，降低接线出错的概率。安装边界方面，这款舵机的主体外形为规整长方体，除了侧面伸出的安装耳之外没有多余的外凸结构，在做密集排布的多舵机机械结构设计时，能够紧密排布减少整体机构的占用空间，安装耳的孔位间距符合通用MG系列舵机的安装尺寸标准，可以直接替换同规格的其他型号舵机，不需要修改原有设备的安装孔位，在设备维护替换时兼容性极强。

　　实际使用场景中，这类舵机常被用于六自由度小型教学机械臂的关节驱动，每个关节的转角范围刚好匹配180度的行程，能够覆盖机械臂工作范围内的绝大多数姿态调整需求；在智能循迹小车的转向机构里，它可以直接带动前轮转向支架完成角度调整，响应速度足够满足小车低速行进时的转向实时性要求；在固定翼航模、遥控船的方向控制上，它的输出扭矩足够带动常规尺寸的舵面完成偏转，不会因为气流或者水流的阻力出现舵面回弹的情况。设计过程中针对舵机的输出限位做了精准的结构约束，内部的机械限位结构刚好把输出转角限制在0到180度区间，避免控制信号超范围时舵机堵转烧损，同时输出轴的初始零位做了定位标识，装配舵盘时可以快速对准中位，减少调试阶段的中位校准工作量。外壳的拼接缝隙做了错位止口设计，能够阻挡日常使用环境中的灰尘、少量飞溅的液体进入舵机内部，在教学实训车间、桌面创客空间这类非严苛洁净环境下使用时，能有效降低异物进入导致的齿轮卡滞故障。输出轴与舵盘的配合采用齿形啮合结构，相比光滑轴的紧定螺钉固定方式，传动过程中不会出现舵盘打滑空转的情况，在频繁正反转的工况下连接可靠性更高，即使长期承受交变载荷也不会出现连接松动的问题。
