小型十字摆臂SG60伺服执行构件

　　这款小型伺服执行构件，常被用于桌面级小型自动化装置、教学实验平台、创客DIY机械结构的角度控制环节，在小型机械臂关节、航模舵面控制、智能小车转向机构、自动化教具演示装置中都能见到它的应用场景。作为小扭矩角度输出的核心执行部件，它的核心功能是接收控制信号后，输出指定角度的旋转动作，带动端部安装的摆臂完成预设的角度偏转，实现位置的精准控制，相比普通直流电机，它不需要额外搭建位置反馈回路，就能实现0-180度范围内的角度定位，对于需要精准位置控制的小型结构来说，能大幅简化控制逻辑的设计难度。

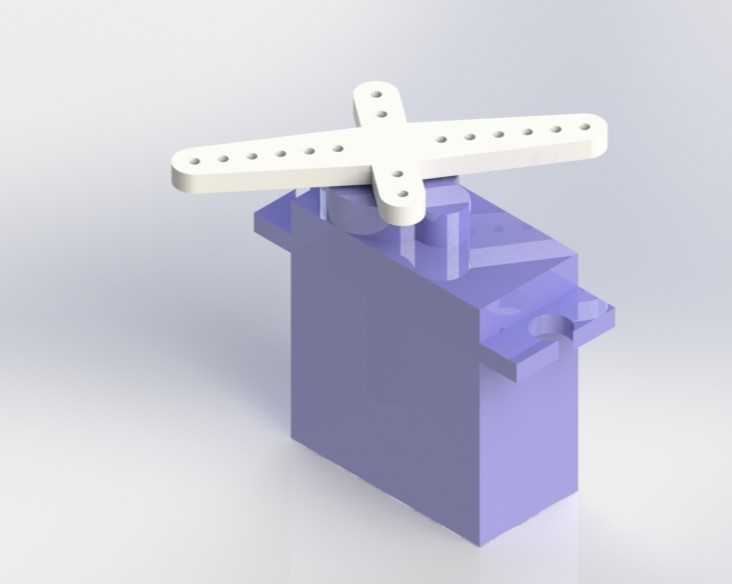

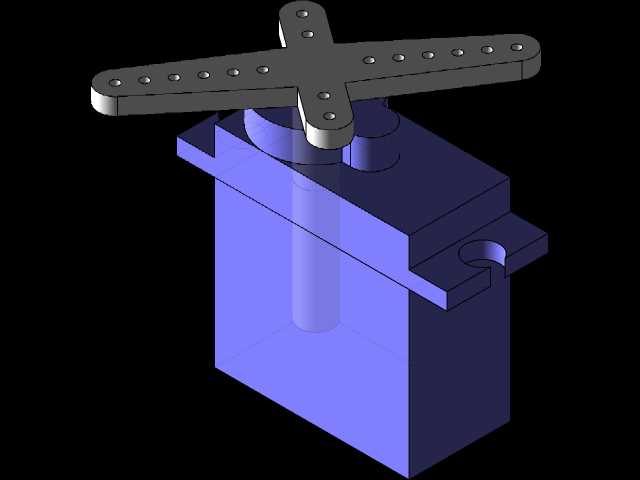

　　从结构设计思路来看，主体外壳采用方正的块状造型，外壳侧壁预留了定位凸台与安装卡槽，既可以通过侧面的凸台卡入对应支架的卡槽完成快速装配，也可以通过外壳四角的安装孔使用螺丝完成刚性固定，两种安装方式适配不同的装配场景，卡接方式适合快速拆装的实验类结构，螺丝固定则适合长期运行的固定设备。端部配套的十字形摆臂采用对称式开孔设计，摆臂上沿长度方向均匀排布了多组安装孔位，不同孔位距离输出轴中心的距离不同，用户可以根据实际需要的输出扭矩、摆动线速度选择对应的孔位安装连杆，孔位距离轴心越远，相同摆角下末端的线位移越大，输出的推力则相应减小，反之则能获得更大的输出推力，更小的末端位移，这种多开孔的摆臂设计不需要额外定制连接件，就能适配不同传动比的连杆机构，大幅提升了构件的通用性。

　　从安装边界尺寸来看，主体外壳的长宽高尺寸适配小型设备的安装空间，不会占用过多的结构安装位置，输出轴位于主体上部中心位置，摆臂安装后十字方向的延伸长度控制在合理范围内，摆动过程中不会和主体外壳产生运动干涉，摆臂的厚度经过校核，在承受常规连杆推力时不会出现明显的形变，保证角度传递的精度。在实际选型使用时，需要注意安装空间的预留，除了主体本身的安装尺寸外，还要预留出摆臂摆动时的活动空间，避免摆臂运动过程中触碰周边的其他结构件，同时要根据实际负载的大小选择合适的摆臂安装孔位，避免负载过大导致电机堵转，影响使用寿命。主体的紫色外壳部分采用一体化的结构设计，接缝位置做了错位配合，既能保证内部齿轮组、控制电路的防护效果，避免灰尘进入内部影响传动精度，也能提升外壳的整体结构强度，在受到轻微外力碰撞时不会轻易开裂。输出轴和摆臂的连接采用齿形配合结构，摆臂安装到输出轴上后，齿形咬合可以避免摆臂和输出轴之间出现相对转动，保证角度输出的一致性，摆臂顶部的固定孔可以使用螺丝将摆臂压紧在输出轴上，防止长期摆动过程中摆臂松脱。

　　在小型机械臂的应用场景中，这类构件常被用于小臂、腕部关节的驱动，通过多个同型号构件的组合，就能实现多自由度的动作输出，完成小物件的抓取、搬运动作；在教学实验场景中，它可以作为PID控制、角度闭环控制的实验对象，帮助学习者理解伺服控制的基本原理；在创客DIY项目中，它常被用于制作小型自动装置、智能交互摆件的动作执行部件，凭借简单的控制逻辑、便捷的安装方式，快速实现结构的动作功能。设计这类构件的三维模型时，需要重点关注安装孔位的位置精度、输出轴和摆臂的配合间隙、外壳的装配公差，孔位位置偏差会导致实际安装时无法和支架对位，配合间隙过大会导致传动过程中出现空程，影响角度控制精度，公差设置不合理则会导致外壳装配时出现卡扣断裂、接缝过大的问题。摆臂的开孔位置需要沿摆臂中心线对称分布，保证不同方向安装连杆时的力臂长度一致，摆臂的边缘做了圆角处理，避免安装和使用过程中尖锐边缘划伤操作人员，也能减少应力集中，提升摆臂的结构强度。
