利川80机座1kW交流伺服电机三维结构

　　这款80规格法兰的1kW级交流伺服驱动单元，是当前中负载自动化设备里应用占比极高的动力执行部件，日常做设备结构布局时，这类机座号的伺服选型频次非常高，很多做非标专机、产线改造的工程师在做三维布局阶段，都需要精准的实体模型来核对安装边界，避免后期加工安装板、走布线槽时出现干涉问题。从实际应用场景来看，这款伺服的适配范围覆盖了非常多的工业场景：3C电子制造领域的点胶机、螺丝锁付设备的X/Y/Z轴驱动，包装机械里的拉膜机构、定长送料辊驱动，小型数控雕刻机的进给轴传动，还有纺织机械里的精密送纱、张力控制机构，甚至部分小型协作机器人的关节驱动，都能见到同规格伺服的身影，1kW的功率输出搭配80法兰的安装尺寸，刚好卡在中轻负载高精度传动的黄金适配区间，既不会像60机座伺服那样扭矩储备不足导致高速丢步，也不会像90、110机座伺服那样体积过大挤占设备内部的安装空间。从功能特性上来说，这类交流伺服本身自带位置反馈闭环，相比开环的步进电机，它的低速运行平稳性、高速响应速度、过载能力都有量级的提升，额定转速下的扭矩输出稳定，短时间可以承受3倍额定负载的冲击，刚好适配自动化设备里频繁启停、快速正反转的工况需求，比如贴标机的送标轴，需要在极短时间内完成加速、匀速送标、急停定位的动作，普通步进电机会因为高速扭矩衰减出现标带走位不准的问题，而这款伺服的扭矩-转速特性曲线就能覆盖这类工况的需求。

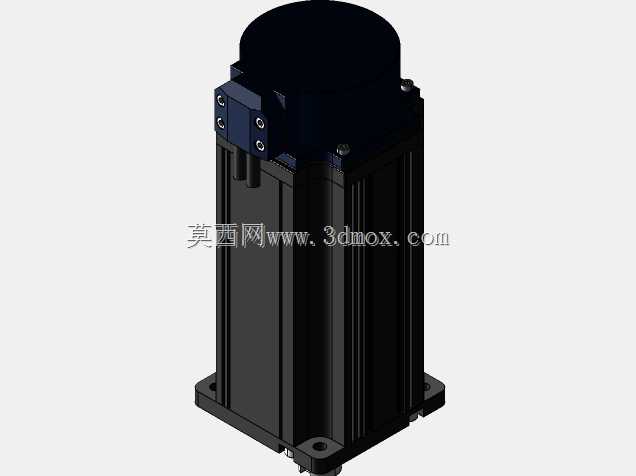

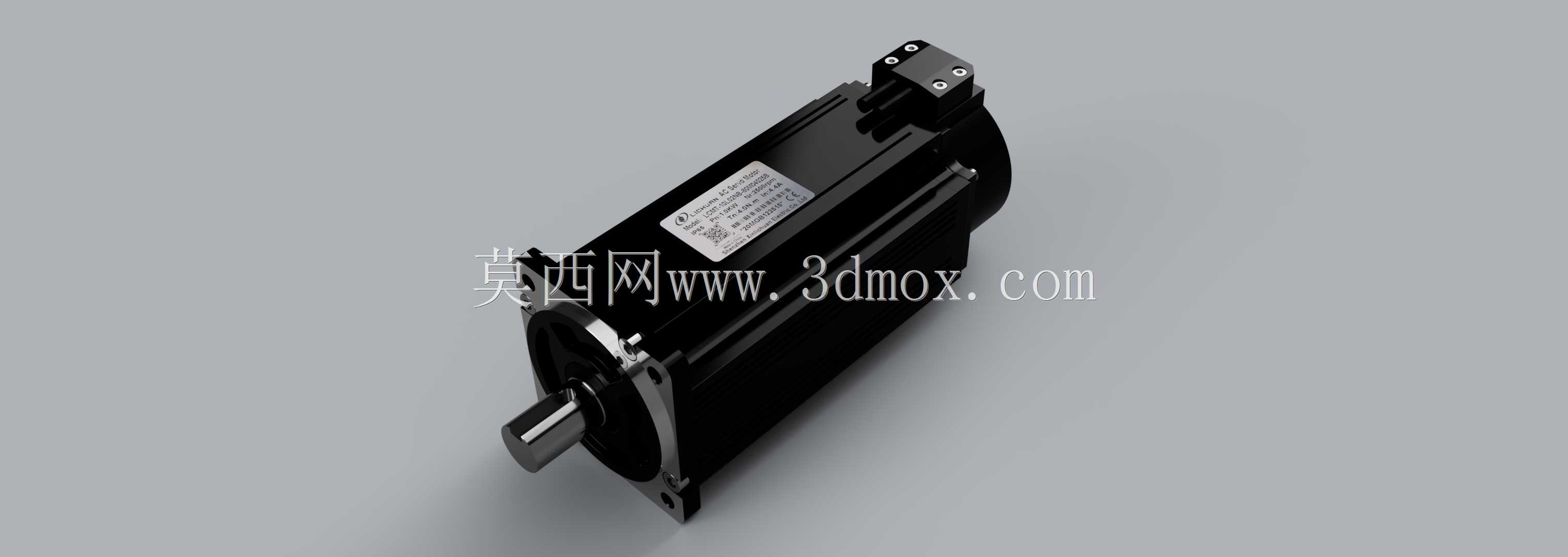

　　做这款模型的结构还原时，核心是要把实际安装的所有边界尺寸做准：首先是前端的安装法兰，80机座的伺服安装止口直径、四个安装孔的孔位间距、孔的通孔直径都严格按照实物尺寸还原，安装板设计时只要按照这个模型的孔位打沉孔，实物安装时就不会出现孔位对不上的问题；输出轴的轴径、键槽尺寸、轴伸长度也完全匹配实物，后续做联轴器选型、同步轮安装位核对时，可以直接在装配体里配合选型，不用反复翻样本查尺寸；电机本体的外径、机身总长度（不含输出轴的本体长度、包含后端编码器罩的总长度）都做了精准还原，做设备内部布局时，要预留出后端编码器接线的弯折空间，还有侧面动力线、编码器线的航空插头的伸出尺寸，很多新手工程师做布局时容易忽略航插的突出长度，导致后期设备侧板安装时顶住插头，把接线端顶变形，这个模型里把航插的外形、安装位置都做了还原，布局时直接就能核对安全距离。

　　从设计思路上来说，这类伺服的本体结构是典型的分体式组装结构：前端盖通过长螺栓贯穿定子机壳和后端盖锁紧，输出轴通过前后两端的高精度轴承支撑，后端集成了光电式编码器做位置反馈，外壳带散热筋结构，长时间额定负载运行时可以通过外壳自然散热，不需要额外加装散热风扇，这也让它的运行噪音比带风冷的大功率伺服低很多，适合用在对噪音有要求的3C组装车间、医疗设备配套生产线里。实际做设备选型时，除了核对安装尺寸，还要注意这款伺服的额定扭矩、转子惯量和负载端的惯量匹配，一般建议负载惯量和电机转子惯量的比值控制在5倍以内，要是搭配减速机使用的话，要把减速机的惯量、减速比都折算进去，避免出现高速运行时抖动、定位过冲的问题。

　　另外模型里还原的电机外壳的安装平面，也可以用来做传感器的触发挡片安装位，很多设备会在电机尾部加装原点光电开关，通过轴上的挡片来做轴的原点定位，这个模型的尾部安装面尺寸准确，做传感器支架设计时可以直接贴合安装面做固定结构，不用额外留调整余量。还有接线端的航插方位，这款伺服的航插是侧向出线，做布线设计时可以直接在模型里规划走线槽的位置，预留出航插的插拔操作空间，后期设备维护时不用拆解周边结构就能完成接线插拔，降低维护难度。
