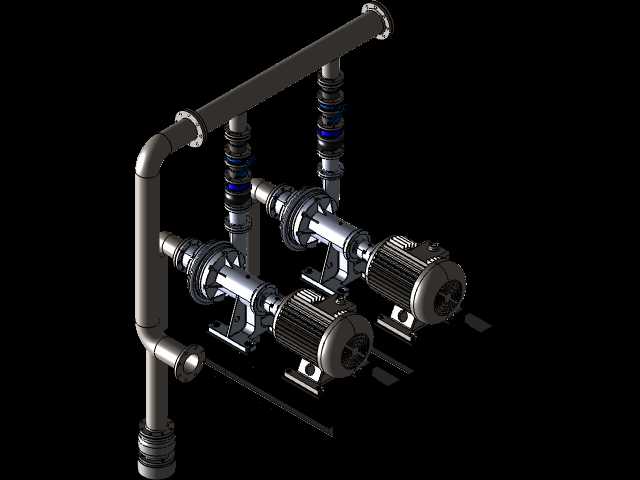

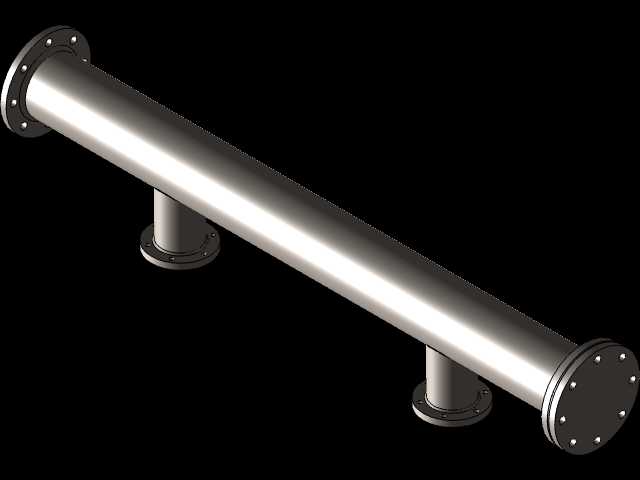

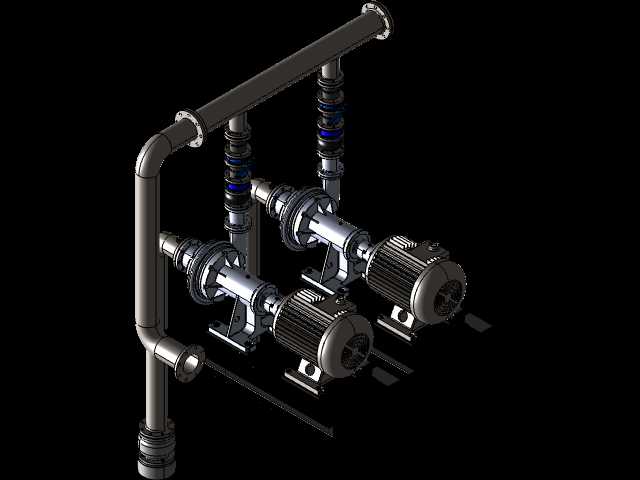

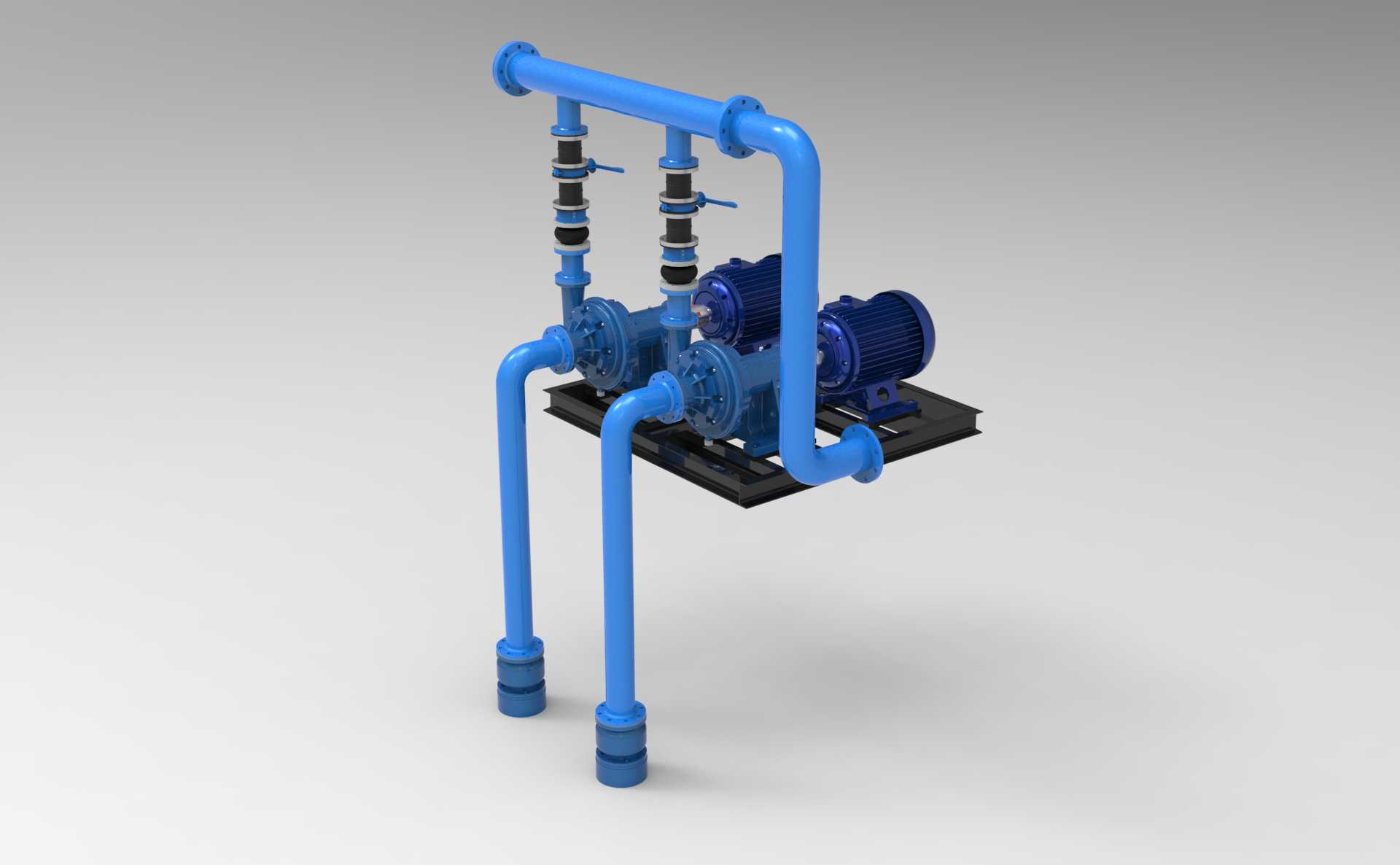

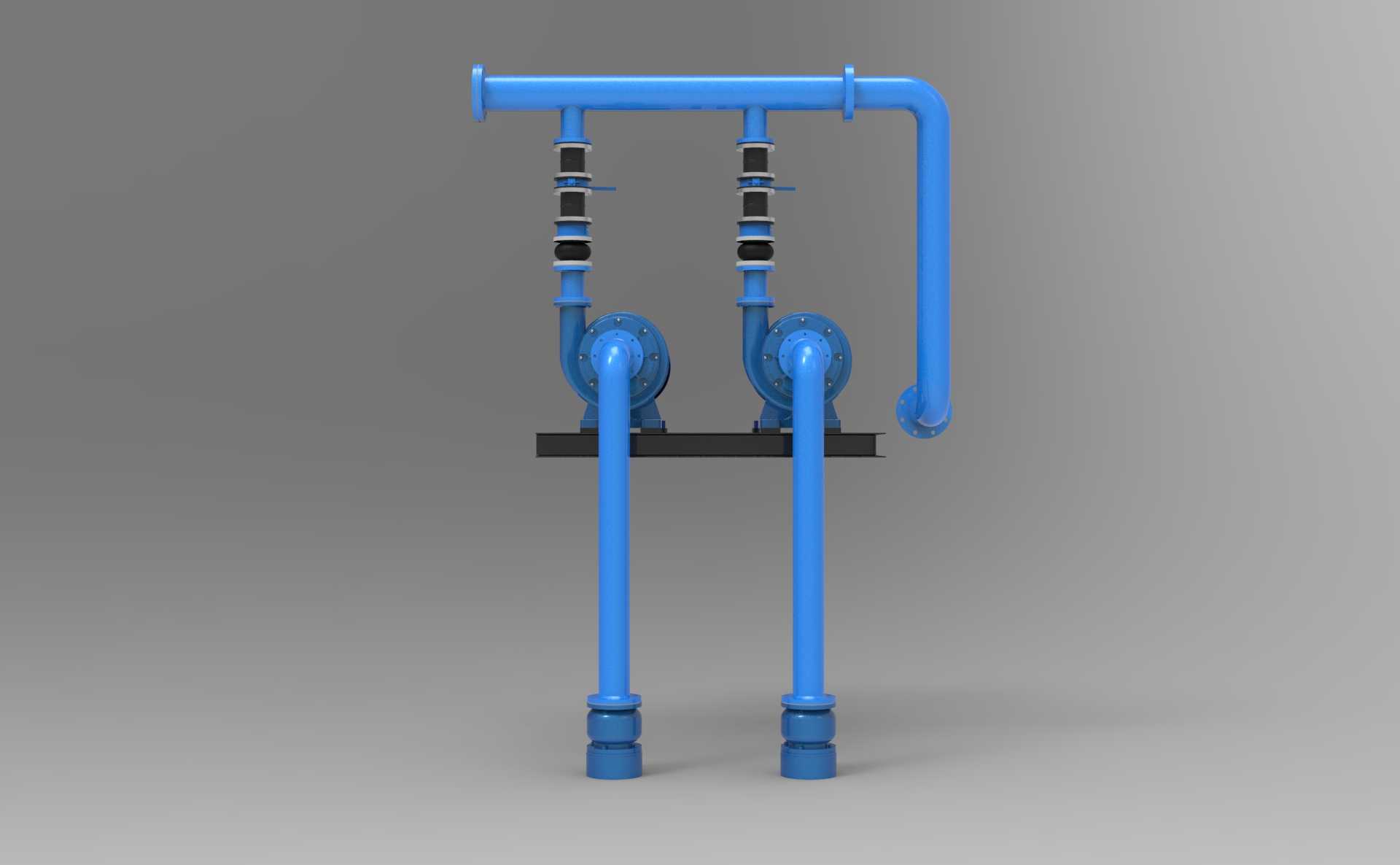

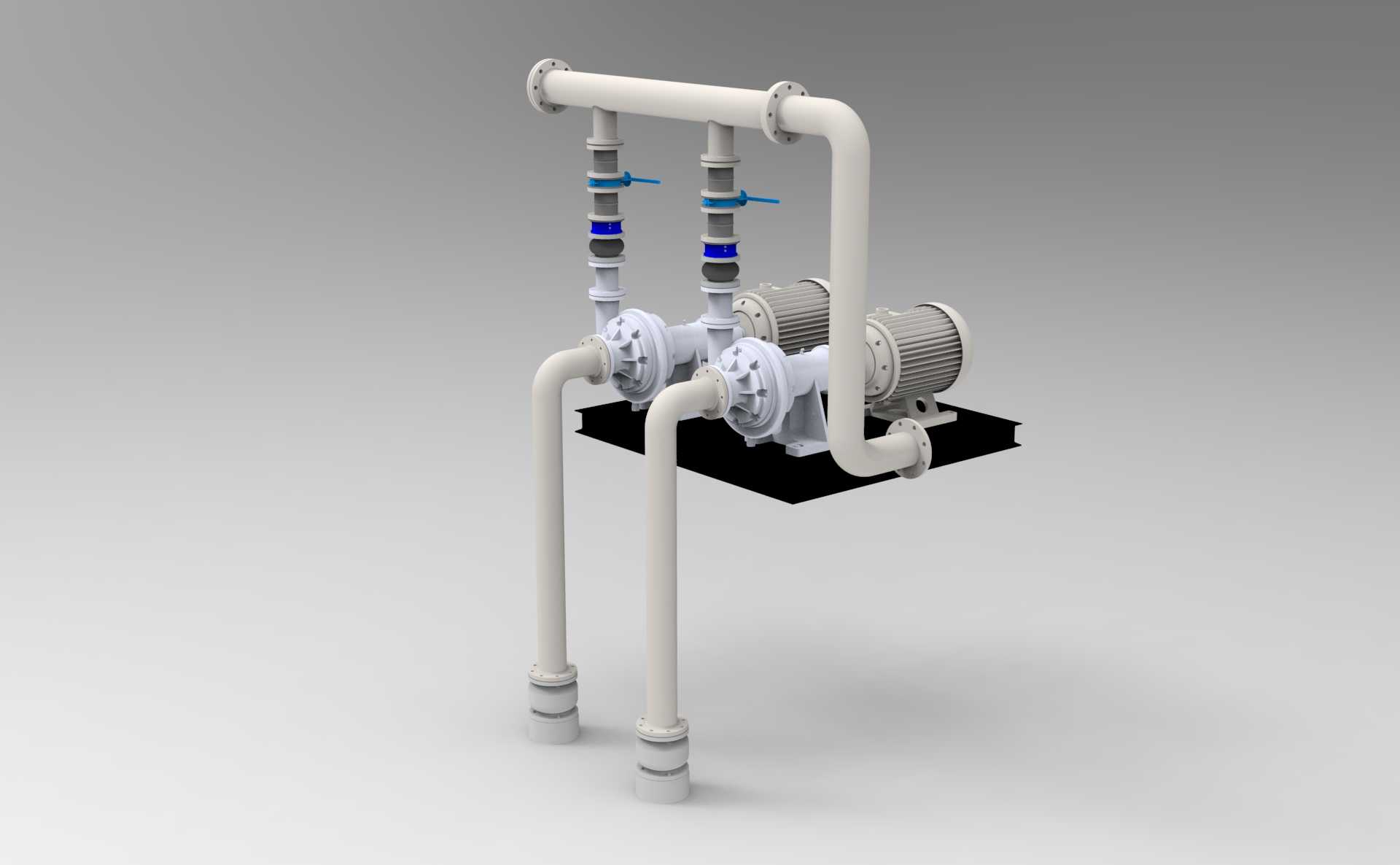

这套双电机吸入式泵组的设计,最初是针对市政供水取水泵站、工业循环水系统取水段、中小型水厂原水提升环节的实际工况做的适配,日常作业中主要承担低位水源向高位处理单元、储水设施的流体输送任务,可输送常温清水、物理性质与水接近的无腐蚀性低粘度流体,在小型农田灌溉取水、建筑施工临时供水、工矿企业生产用水补给场景中也能适配使用。从结构布局来看,整套泵组采用双泵并联对称排布的设计思路,入口侧统一配置DN125规格的吸入管路,出口侧汇总为DN150规格的排出管路,这种管路口径的匹配逻辑,是充分考虑了泵吸入端需要更低流速来降低气蚀风险、排出端需要匹配管网输送压损的工程需求——吸入管路流速控制在1.2-1.6m/s区间,避免流速过高造成吸入阻力过大引发泵腔气蚀,排出管路流速控制在2.0-2.5m/s区间,平衡管路投资与输送压损的矛盾。

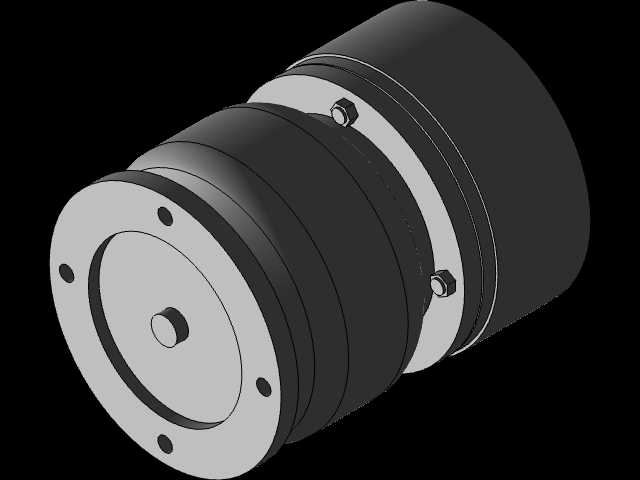

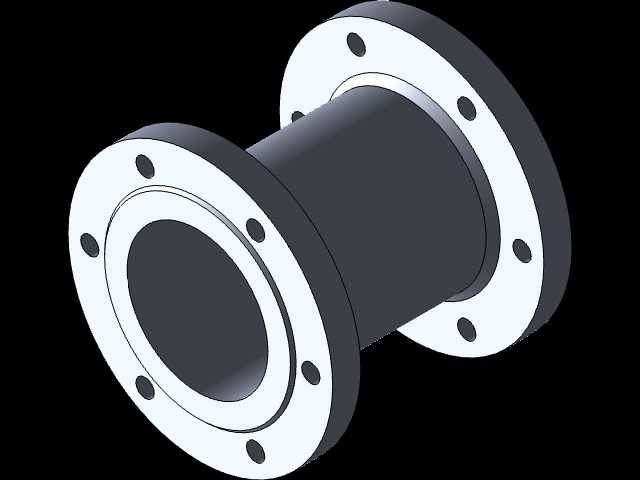

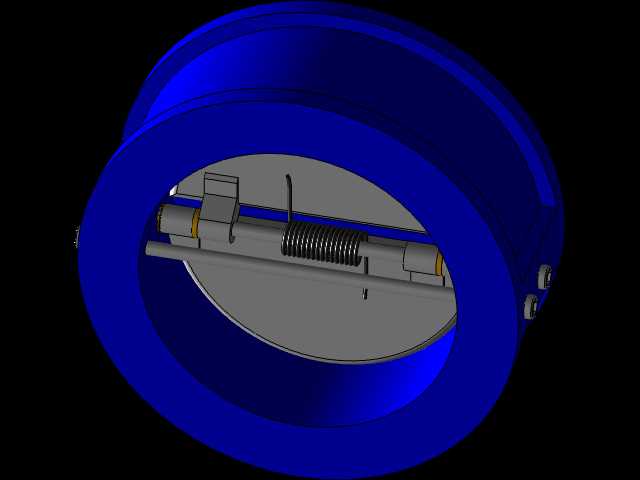

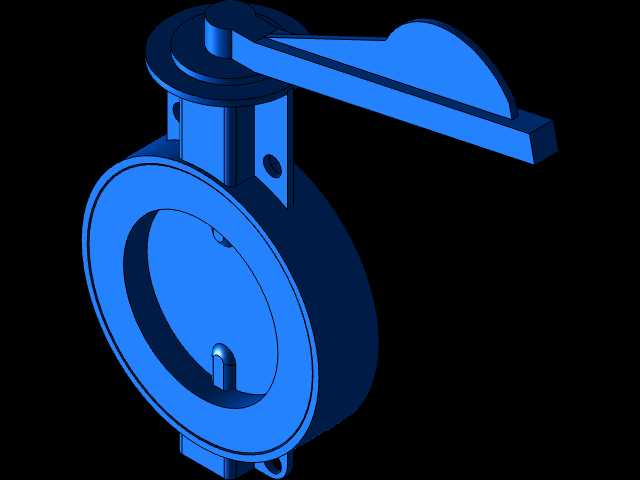

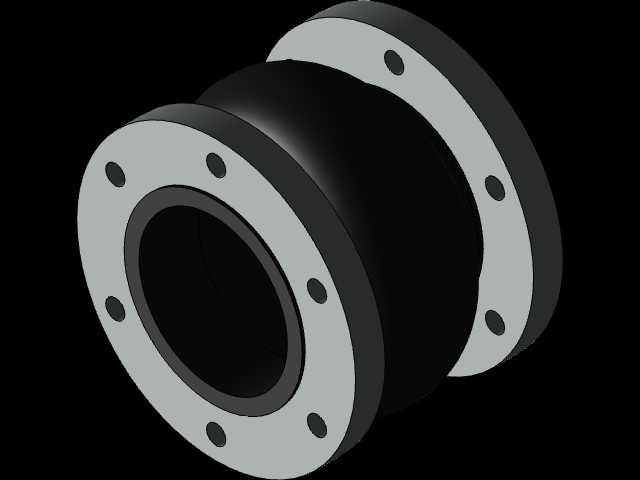

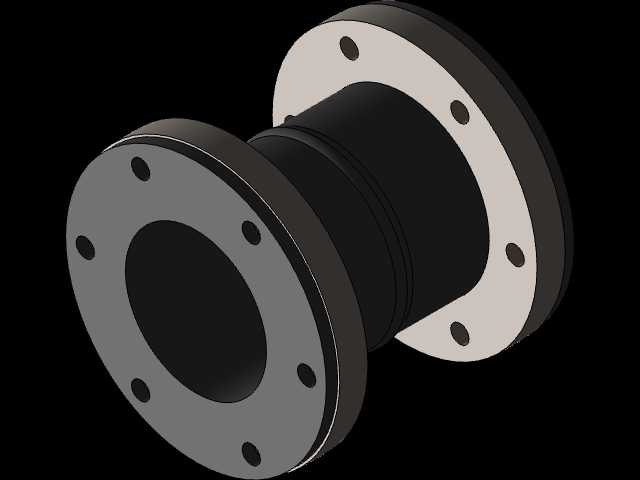

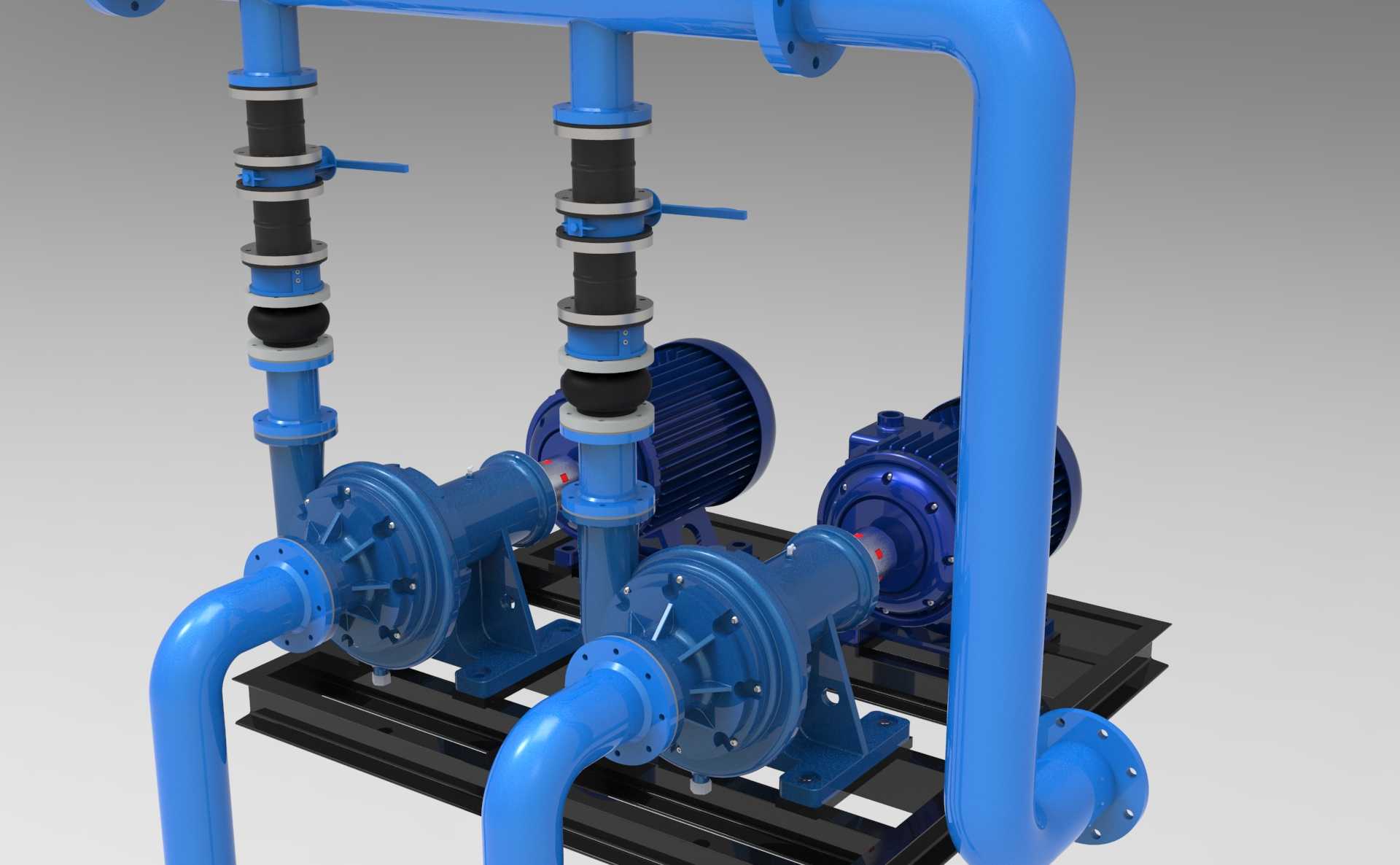

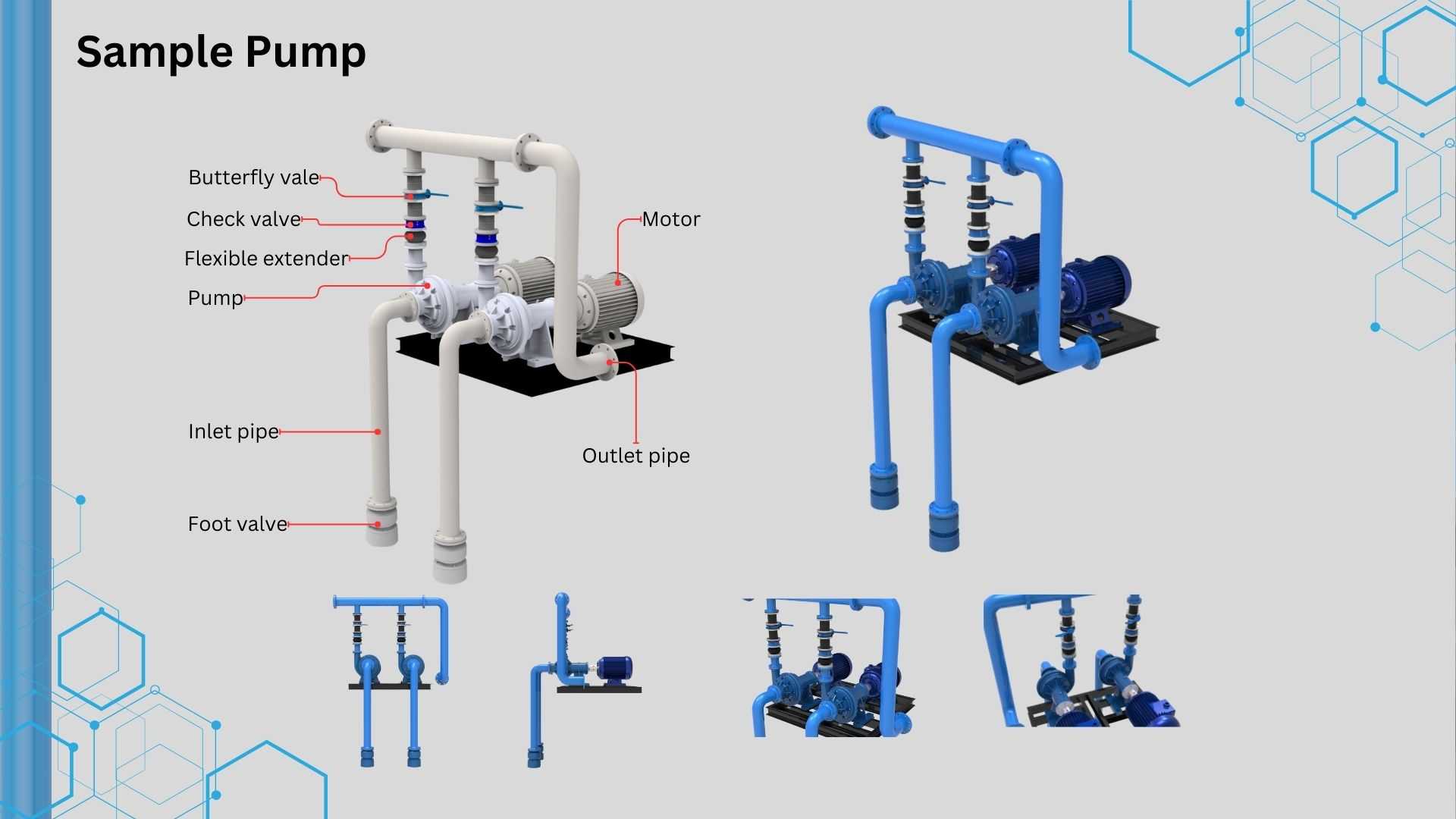

每台泵的吸入管最下端都配置了底阀,这一部件的作用是在泵组启动前保障泵腔及吸入管内能够留存足够的引水,省去每次启动前灌泵的繁琐操作,同时在泵组停机时阻断管路内流体倒流,避免叶轮受水锤冲击反转损坏。底阀上方依次设置柔性短节、止回阀、蝶阀:柔性短节用于吸收泵组运行时产生的管路振动,阻断振动沿硬管段传递到后续管网,降低管路系统的共振风险;止回阀在单台泵停机、另一台泵运行时,防止高压流体从出口端倒灌入停机泵的泵腔,避免叶轮反转导致的机械密封损坏、电机过载问题;蝶阀则用于单台泵检修时的管路截断,可在不排空整个管路系统的前提下完成单泵的维护作业,大幅降低运维的时间成本。

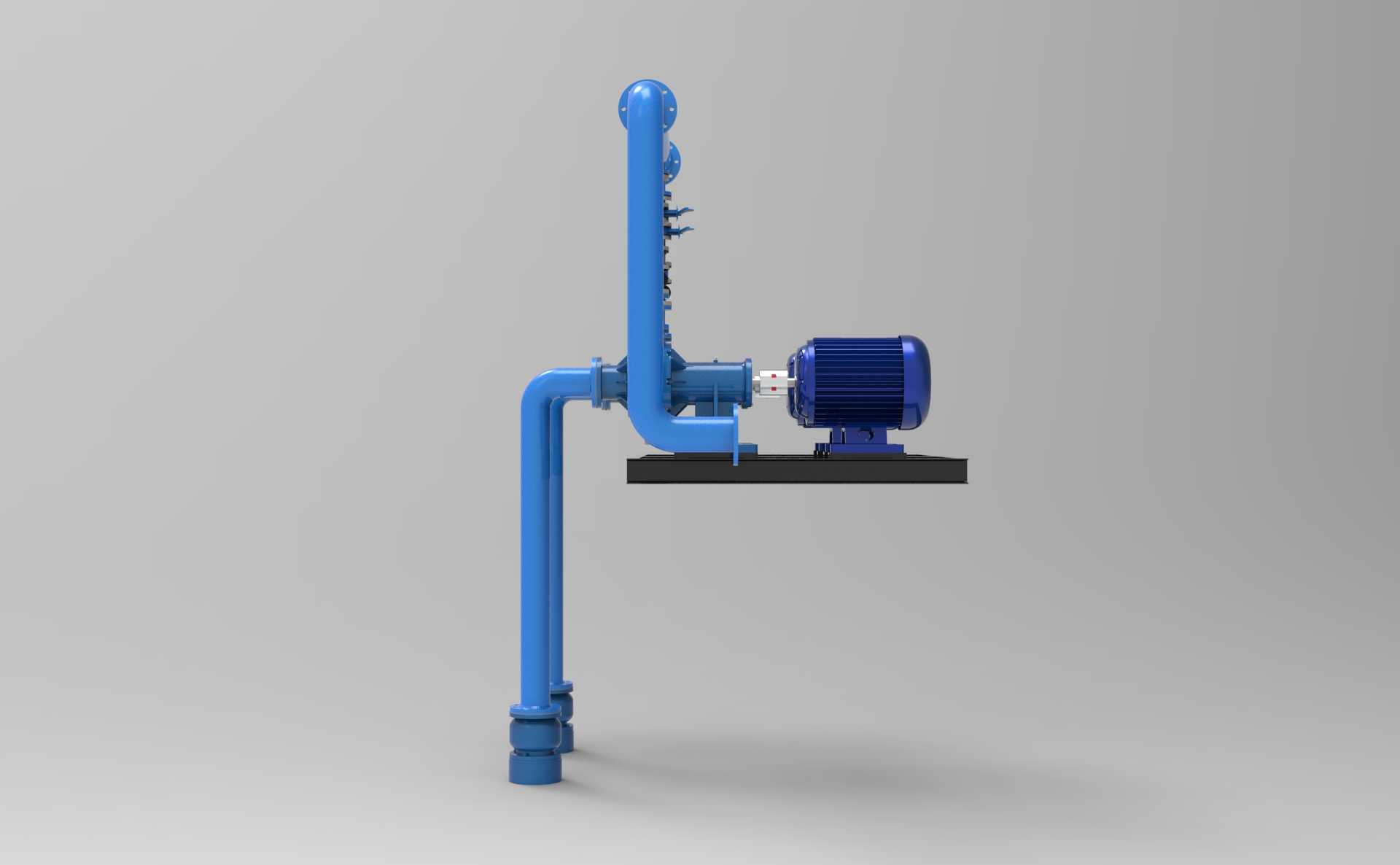

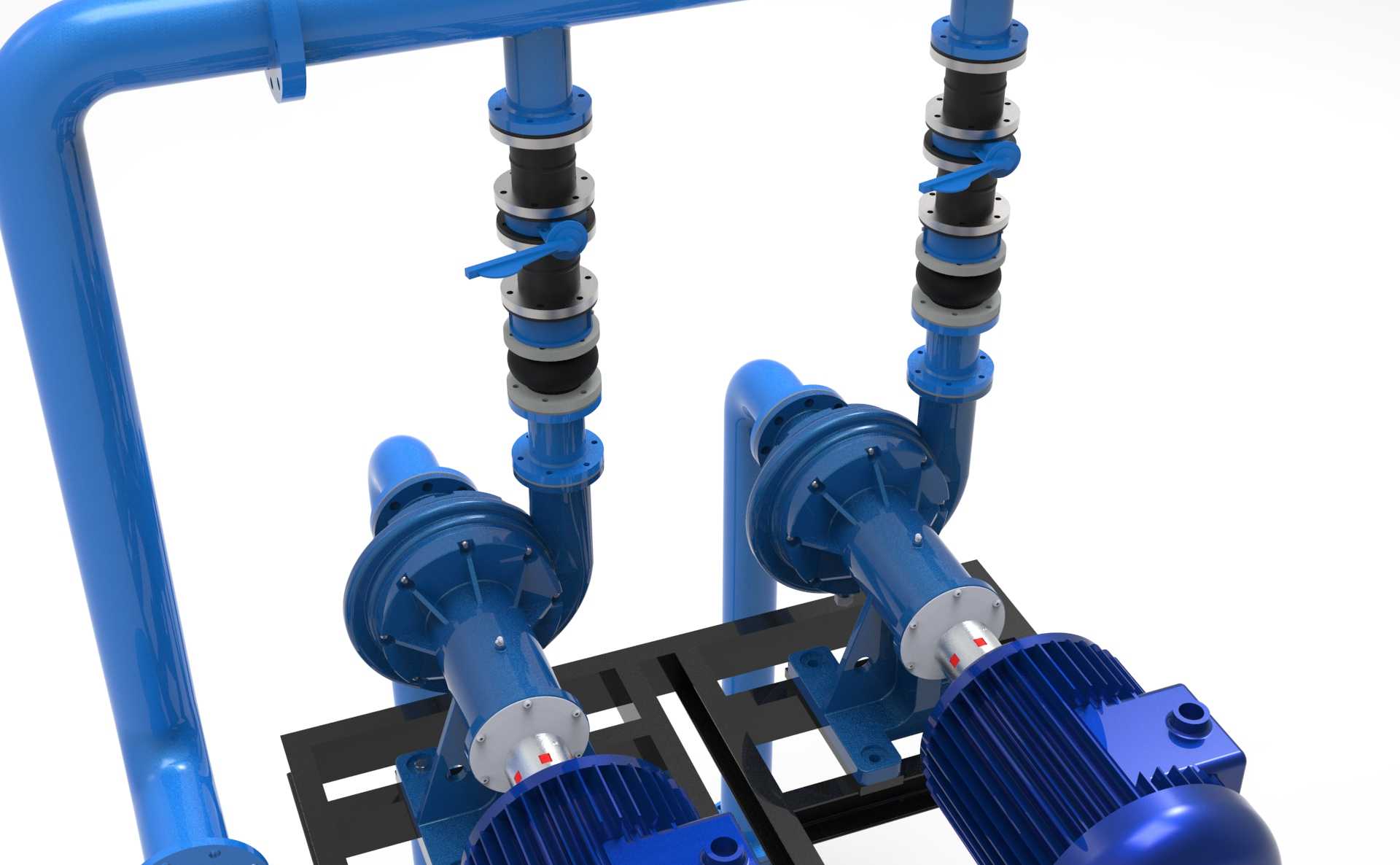

动力端采用电机与泵体直联的安装形式,省去了中间传动环节的功率损耗,传动效率可提升8%-12%,同时减少了联轴器找正的安装工作量,泵组底座采用一体化焊接结构,安装时只需将底座固定在预先浇筑的混凝土基础上,完成地脚螺栓灌浆固定即可,不需要现场再做泵与电机的同轴度调整,降低现场安装的技术门槛。从安装边界尺寸来看,整套泵组的横向安装宽度控制在1.8m以内,纵向长度不超过2.4m,垂直方向从基础底面到管路最高点的高度不超过2.2m,常规的中小型泵房、露天安装平台都能满足安装空间要求;吸入管的下端安装高度距离水源最低水位不小于0.5m,避免吸入漩涡带入空气影响泵的运行效率,底阀距离水池底部的高度不小于1倍管径,防止吸入池底沉积的杂物造成叶轮堵塞。
设计过程中对管路的支撑做了针对性优化,进出口管路都设置了独立的管架支撑,泵体本身不承担管路的重量,避免管路荷载长期作用在泵体法兰上导致法兰变形、密封失效的问题。双泵并联的配置还可以实现运行模式的灵活切换,日常用水量较小时可单泵运行降低能耗,用水高峰时段双泵同时启动满足大流量供水需求,当其中一台泵出现故障需要检修时,另一台泵可维持60%左右的额定供水能力,不会造成供水中断,大幅提升供水系统的可靠性。从结构细节来看,泵体的流道采用渐扩式设计,流体从叶轮甩出后沿流道平缓升压,减少流道内的涡流损失,提升泵的水力效率;机械密封采用集装式结构,更换时不需要拆解泵体和电机,运维人员可在半小时内完成密封更换作业,大幅缩短故障停机时间。进出口法兰采用标准凸面法兰,匹配通用的管路法兰标准,现场安装时不需要单独定制转接法兰,可直接与同规格的标准管路对接。电机的接线盒位置预留了足够的接线操作空间,电机散热端与周边墙体或其他设备的间距不小于0.3m,保障电机运行时的散热通风需求,避免电机因散热不良出现过热烧毁的问题。整套泵组的管路排布充分考虑了日常巡检的操作空间,阀门的操作手柄距离操作平台的高度在1.2m-1.5m之间,操作人员站在地面即可完成阀门的开关操作,不需要额外搭设操作平台。
