WDU2.5导轨式接线端子结构设计

　　在低压配电、工业控制柜、电源变压器二次侧接线场景中，这类导轨式接线端子是导线分接、回路转接的核心基础元件，承担着不同线径导线的可靠电气连接与机械固定作用，是成套电气设备布线环节不可或缺的标准化配件。WDU2.5规格的端子适配标称截面积2.5平方毫米的铜芯导线，覆盖绝大多数控制回路、信号回路、小功率动力回路的接线需求，在变压器出线端的二次回路排布中，这类端子可以将变压器绕组引出线规整分接至后续保护、控制、负载回路，避免多股导线直接铰接带来的接触不良、绝缘破损、检修不便等问题。

　　从结构设计逻辑来看，这款端子采用了通用DIN导轨卡扣式安装结构，背部的弹性卡扣可以直接卡装在35mm标准电气安装导轨上，无需额外打孔固定，单颗端子的宽度仅为5mm左右，在密集排布的端子排中可以最大化节省柜内安装空间，相邻端子之间通过侧面的燕尾槽结构实现拼接互锁，多颗端子拼接后不会出现沿导轨方向的窜动，保证整排端子的安装平整度。端子主体采用阻燃PA66材质注塑成型，绝缘等级满足低压电气设备的耐压要求，表面的加强筋结构既可以减少注塑成型时的缩痕缺陷，也能提升端子整体的抗弯折、抗冲击性能，在现场布线拉扯导线时不会出现壳体开裂的问题。

　　端子内部的导电件采用高导电率铜合金冲压成型，表面做镀锡处理，既降低接触电阻避免长期通电发热，也能提升抗氧化能力延长使用寿命，压线结构采用螺钉压接式设计，压线螺钉的底部带有防滑压片，拧紧螺钉时压片会均匀压在导线线芯上，不会因为螺钉直接顶伤线芯导致断股，同时可以保证足够的压紧力，即使在设备运行产生振动的工况下，导线也不会出现松脱。端子上下两端的接线口采用导向喇叭口设计，现场穿线时无需刻意对准，多股软线剥线后可以直接插入接线腔，降低现场布线的操作难度，提升接线效率。

　　从安装边界来看，单颗端子在导轨上安装后，正面的螺钉操作空间预留了足够的螺丝刀操作余量，使用普通十字螺丝刀即可完成压线操作，端子上下两侧的标识槽可以插入回路编号标签，方便后期检修时快速识别回路走向。相邻端子之间的绝缘隔板可以有效避免不同回路之间的爬电风险，即使在潮湿、多粉尘的工业现场环境下，也能保证相间绝缘距离满足电气安全规范要求。在变压器配套的接线排布中，这类端子可以根据回路数量灵活拼接，搭配端板、固定件、标识条等附件，就能组成完整的接线端子排，实现电源进线、出线、接地等不同回路的分区排布。

　　在实际选型应用中，2.5平方规格的端子额定载流量可以达到24A，匹配2.5平方铜导线的长期允许载流量，完全满足控制回路、信号回路的载流要求，不会出现端子过载发热的问题。端子的外形结构做了圆弧过渡处理，没有尖锐的棱角，现场安装布线时不会划伤操作人员的手部，也不会割破导线的绝缘层。背部的导轨卡扣带有解锁拨片，后期需要更换端子时，只需要用螺丝刀撬动拨片即可将端子从导轨上取下，无需拆卸整排端子，大幅降低后期维护的工作量。

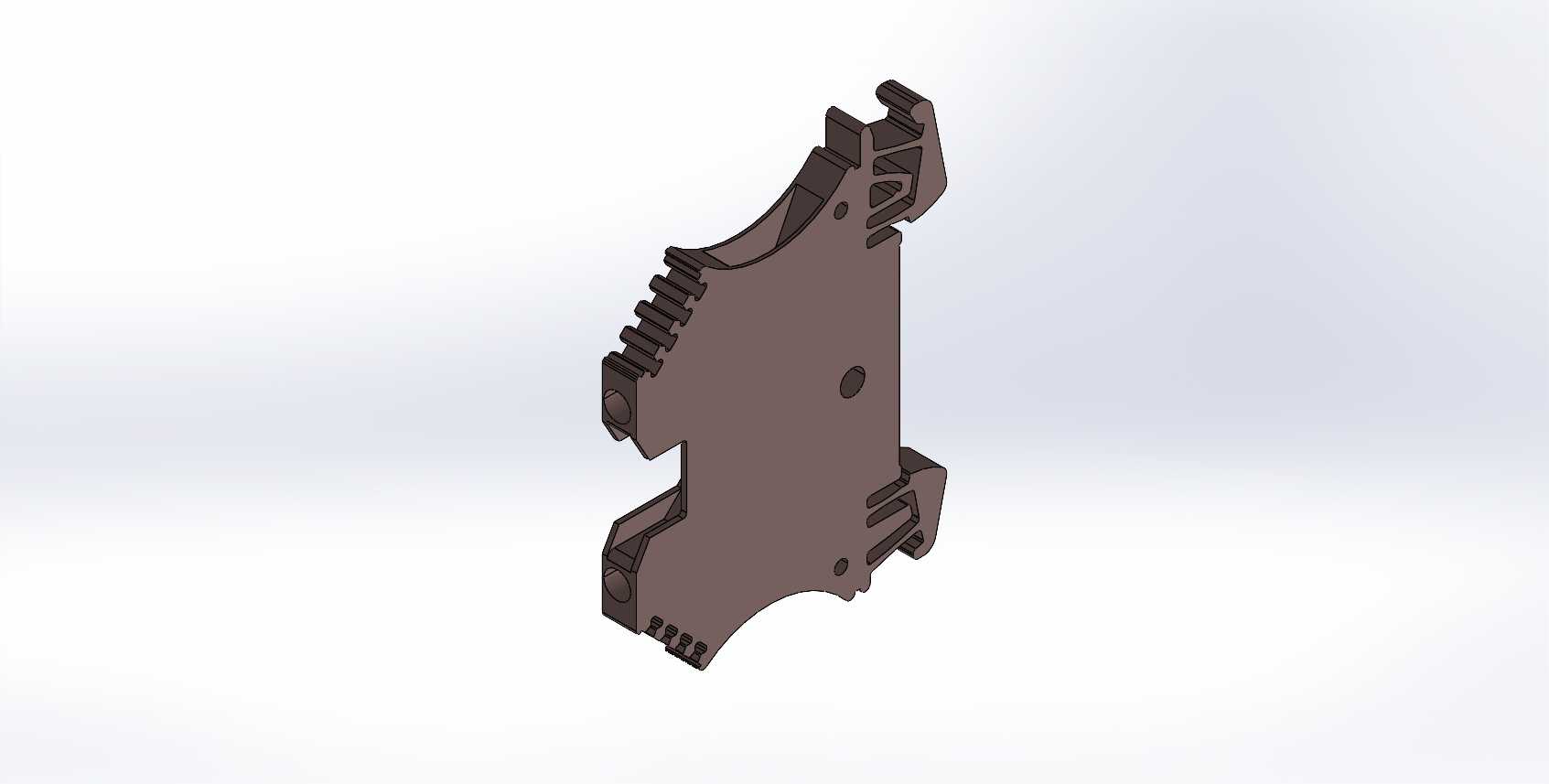

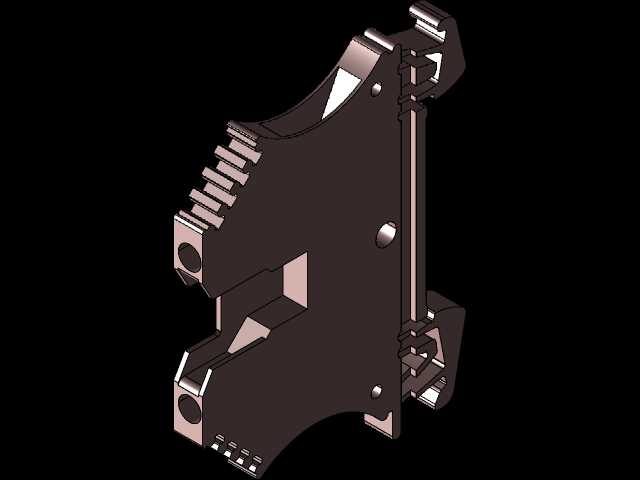

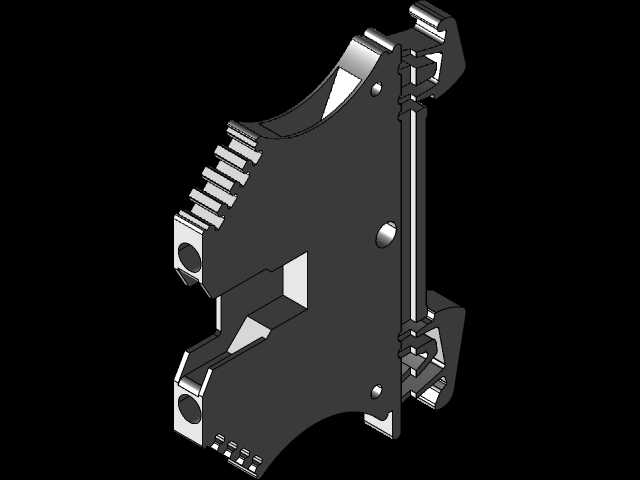

　　从三维建模的角度来看，这款端子的模型还原了实际产品的所有结构细节，包括背部的卡扣弹性结构、侧面的拼接燕尾槽、压线螺钉的位置、接线腔的内部尺寸、表面的加强筋分布，在做电气柜三维布线、变压器成套设备结构设计时，可以直接调用该模型进行布局排布，提前验证端子排的安装空间、走线距离、与周边元器件的干涉情况，避免实际生产装配时出现空间不足、布线困难的问题。模型的安装基准面与实际产品一致，以导轨安装面为定位基准，在装配环境中可以直接与标准导轨模型配合，快速完成整排端子的装配排布，提升成套设备三维设计的效率。
