DIN导轨安装CT2.5UN接线端子结构

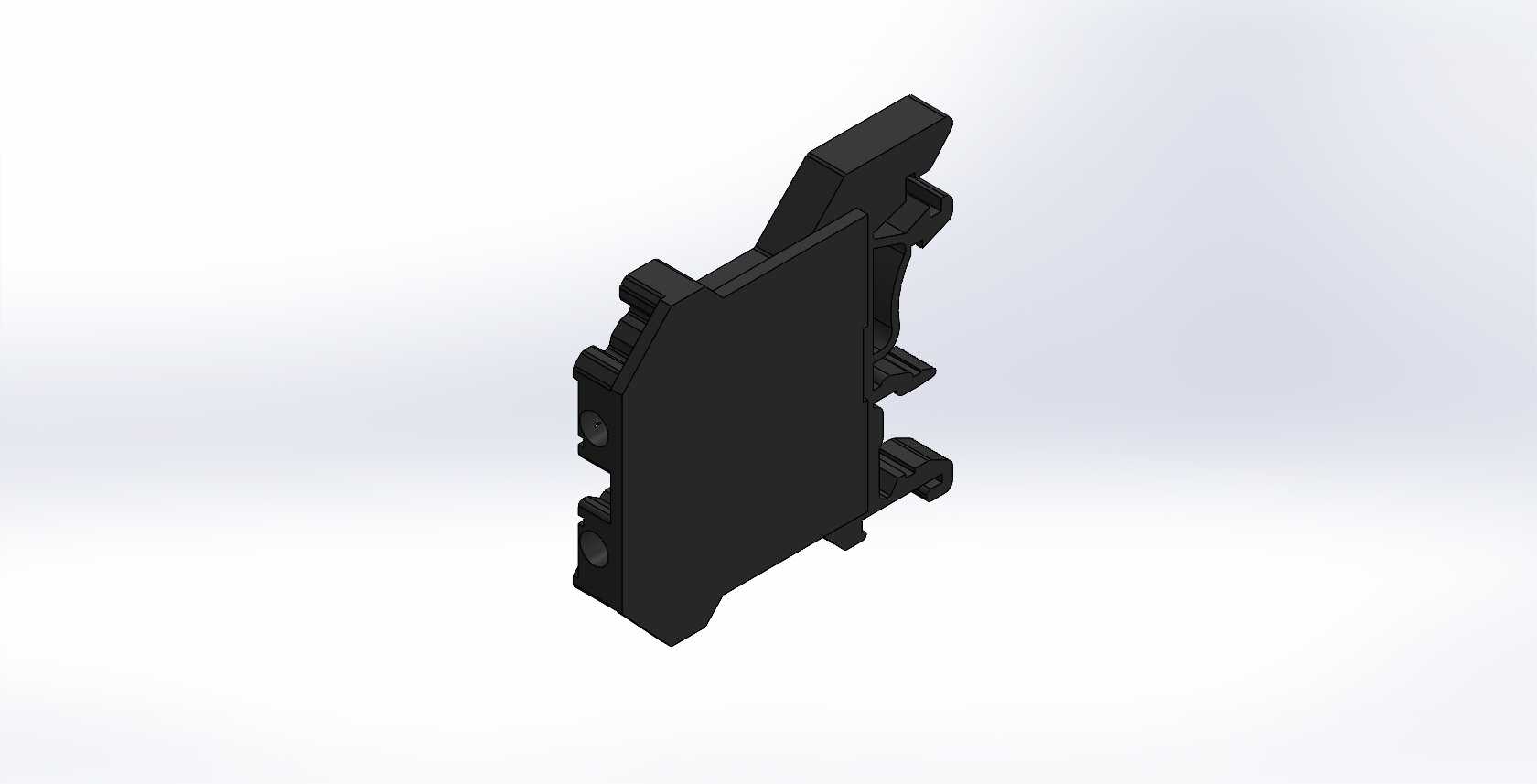

　　这款端子的主体采用阻燃绝缘壳体，黑色的绝缘外壳将内部导电金属件完全包覆，仅在接线位置预留操作空间，壳体侧面设计有多层卡扣结构，一方面可以和相邻同规格端子实现无间隙拼接，组成多回路端子排，另一方面底部的弹性卡扣可以直接卡入标准TS35 DIN导轨，不需要额外紧固件，安装时只需要将端子底部对准导轨上沿按压，卡扣自动锁止，拆卸时用螺丝刀撬动卡扣解锁位即可取下，维护更换效率很高。在低压配电盘、工业控制柜、PLC模组安装架这类电气集成场景里，导轨式接线端子是承担导线分接、回路续接的核心基础部件，CT2.5UN这款端子适配标准DIN导轨安装，是小线径控制回路里应用极广的连接组件。日常做电控柜三维布局的时候，这类端子的安装边界、外形尺寸直接影响柜内走线槽的排布、相邻元件的安全间隙，建模时需要精准还原每一处卡扣、接线位的结构，才能在装配阶段避免干涉问题。从结构设计逻辑来看，这款端子针对2.5平方毫米及以下线径的铜导线连接设计，接线位采用螺钉压紧结构，导线剥除绝缘层后插入接线孔，拧紧顶部的压紧螺钉即可实现可靠的电气连接，螺钉底部设计有压片，避免拧紧过程中螺钉端面切伤铜丝，同时增大接触面积降低接触电阻，减少长期通电后的发热风险。壳体的外形做了等宽设计，单极端子宽度统一，拼接成端子排时每一位的间距一致，方便打印标识条标注回路编号，不会因为宽度偏差导致标识错位。

　　在实际工程应用中，这类端子常布置在电控柜的进出线位置、PLC模块的接线侧，用来将现场来的传感器线、动力线转接至柜内元件，相比直接将导线拧在元件接线柱上，端子排可以让柜内走线更规整，后续排查故障、更换元件时不需要改动主回路接线，只需要在端子位断开测试即可。建模过程中需要重点关注几个关键尺寸：首先是底部导轨卡扣的开合行程，要保证卡扣在解锁状态下能顺利越过导轨的凸起边，锁止后卡扣与导轨下沿的贴合面有足够的扣合量，避免柜内走线拉扯导致端子从导轨上脱落；其次是相邻端子拼接的定位凸台与凹槽的配合尺寸，凸台与凹槽的间隙控制在0.1mm以内，拼接后多片端子不会出现上下错位、前后歪斜的情况，保证整排端子安装后平整度一致；还有接线孔的深度与直径，要匹配2.5平方导线带冷压端头后的插入尺寸，避免孔位过浅导致导线插不到位、压接不牢。

　　另外壳体侧面的防错位结构也很关键，不同电位的端子拼接时，防错凸棱可以避免不同规格的端子混装，防止接线时出现回路错接。在做柜内布局仿真时，还要考虑端子接线后的弯曲半径，2.5平方铜导线的最小弯曲半径有规范要求，端子的接线孔朝向要和走线槽的位置匹配，预留足够的导线弯折空间，避免导线过度弯折损伤绝缘层。这款端子的壳体边缘都做了圆角过渡，没有尖锐的毛刺棱角，安装时不会划伤操作人员的手，也不会割破导线的绝缘外皮。底部的导轨卡扣采用弹性悬臂结构，材料选用具备一定韧性的工程塑料，多次拆装后不会出现断裂、卡扣失效的问题，适合在需要频繁改线的试验柜、调试设备中使用。

　　在三维装配验证阶段，还要模拟端子排安装后与柜内其他元件的安全距离，比如与相邻的断路器、继电器之间的电气间隙要满足低压配电的安全规范，端子的高度不能遮挡柜内的标签标识，也不能和柜门的加强筋产生干涉。很多新手建模时容易忽略端子顶部的螺钉操作空间，实际上接线时需要用螺丝刀垂直拧动螺钉，端子上方要预留至少螺丝刀长度加操作手位的空间，不能被上方的走线槽或者安装梁挡住，否则现场接线时根本无法操作。这款CT2.5UN端子的整体结构紧凑，在有限的柜内空间里可以最大化布置回路数量，同时兼顾接线可靠性与安装便捷性，是小电流控制回路连接的首选配件，建模时还原每一处细节结构，才能让后续的柜内装配仿真、布线设计更贴近实际施工场景，减少现场安装时的整改工作量。
