DIN导轨安装式电气限位塞件结构设计

　　从实际使用逻辑来看，它不需要额外的打孔、螺丝固定，完全适配标准TS35 DIN导轨的卡装结构，安装时只需要对准导轨的卷边卡槽，顺着导轨推入到需要限位的位置，自身的弹性卡爪就会牢牢卡在导轨的咬合槽内，不会因为日常的震动出现移位，相比传统的螺丝固定型导轨挡块，它的安装效率提升非常明显，不需要额外准备紧固件，也不会在导轨上留下安装孔位破坏导轨的结构完整性，在紧凑的电气柜内部空间里，单手就可以完成拆装调整，非常适合现场运维时的元器件排布调整作业。在低压配电柜体、工业控制模组、开关电源排布这类电气装配场景里，DIN导轨是承载断路器、端子排、小型变压器、继电器等元器件的通用安装载体，常规导轨上的元器件排布完成后，端部如果没有限位结构，设备运输震动、日常运维插拔接线时，很容易出现元器件沿导轨轴向滑移、错位，甚至从导轨端部脱出的问题，轻则导致接线端子拉扯松脱、信号中断，重则引发相邻元器件短路、电气间隙不足的安全隐患，这款塞件就是针对这类场景设计的导轨端部限位构件。

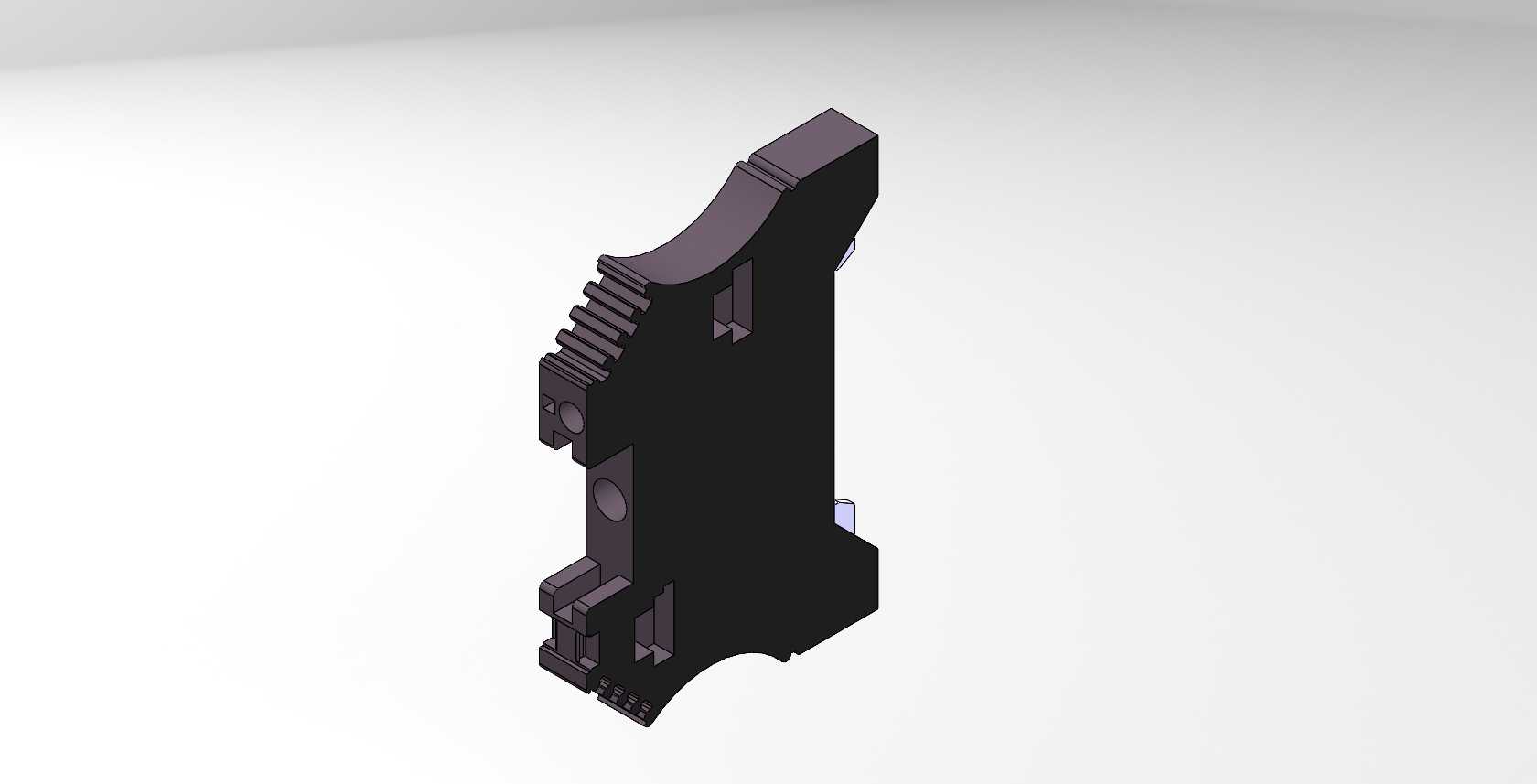

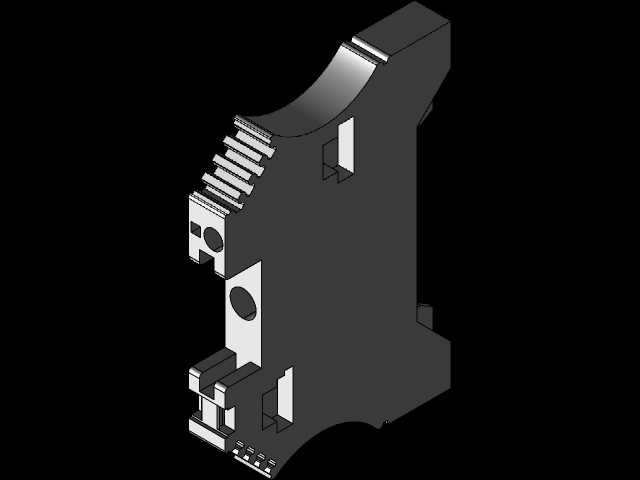

　　从结构设计的角度拆解这款构件，整体采用单侧卡装的受力布局，和导轨接触的卡接面做了和导轨卷边完全贴合的圆弧过渡，避免应力集中导致的卡爪断裂，外侧的握持面做了多道平行的防滑齿纹，不管是徒手推入还是用平口螺丝刀辅助撬动拆卸，都有足够的摩擦力，不会出现打滑脱手的问题。构件上预留的几个镂空槽位，一方面是为了减少注塑成型时的材料收缩变形，保证卡接尺寸的精度，另一方面也可以作为临时的扎带穿引位，在需要固定端部线束的时候，可以直接用扎带穿过镂空位把线束和限位塞件绑定，避免线束拉扯到相邻的元器件接线端。在安装边界的尺寸控制上，这款塞件完全贴合标准35mm DIN导轨的截面尺寸，安装完成后突出导轨正面的高度和常规小型继电器、接线端子的侧边高度保持一致，不会额外占用柜内的纵深空间，也不会和元器件的侧边散热结构产生干涉，沿导轨轴向的厚度控制在10mm以内，在排布多组元器件的时候，不会因为端部限位件占用过多的导轨有效安装长度，能够最大化利用导轨的安装空间，对于紧凑布局的小型电源模组、分布式IO站点这类对安装空间利用率要求极高的场景，这个尺寸设计的优势非常明显。

　　在实际的设备选型适配中，这款塞件不仅可以用在导轨的最端部作为末端挡块，也可以用在两组不同功能的元器件之间作为分隔限位件，比如在电源变压器和信号端子排之间加装一个塞件，就可以避免运维时误推元器件导致强弱电元器件的安全距离不足，也能对不同功能回路的元器件做物理分隔，方便后期的检修识别。它的卡接结构做了反复的受力优化，卡爪的弹性变形量控制在合理范围内，多次拆装之后也不会出现卡接力衰减的问题，能够适应工业现场-20℃到60℃的常规工作环境温度，不会因为低温变脆或者高温软化导致卡接失效。

　　在三维建模的过程中，这款构件的所有卡接尺寸都严格遵循DIN导轨的安装标准，卡爪的咬合深度、和导轨配合的间隙都按照通用电气辅件的公差要求做了预留，不管是开模量产还是3D打印打样，都可以直接适配市面上所有符合标准的TS35钢制、铝制DIN导轨，不需要二次调整尺寸。构件的外轮廓做了全圆角处理，没有尖锐的棱角，安装的时候不会划伤操作人员的手部，也不会刮破导线的绝缘层，完全符合电气设备内部构件的安全设计要求。很多刚接触电气结构设计的工程师容易忽略导轨端部限位的细节，往往在设备出厂测试的时候没有问题，经过长途运输到现场之后，就出现元器件移位、接线松脱的故障，这款塞件就是针对这类容易被忽略的细节痛点设计的小构件，虽然结构简单，但是在整个电气安装系统里起到的作用非常关键，能够大幅降低设备运输、运维过程中的机械故障概率，提升整套电气系统的安装可靠性。
