DIN导轨安装式CA104端夹结构设计

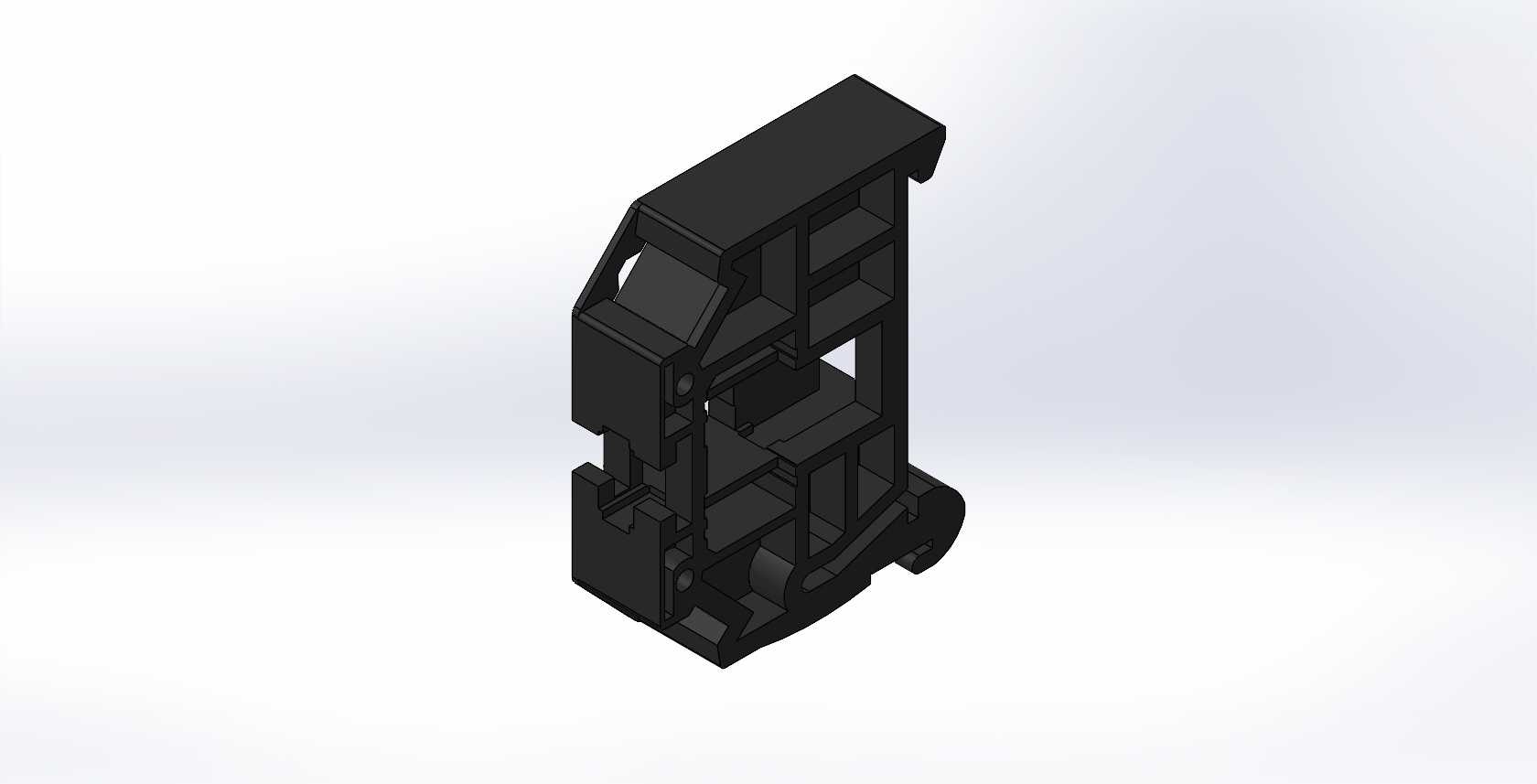

　　在低压电气柜、成套配电装置以及变压器配套接线组件的装配场景中，DIN导轨端夹是看似不起眼却直接影响整套接线系统稳定性的核心小部件，CA104这款端夹的设计完全围绕标准TS35 DIN导轨的安装边界展开，适配行业通用的7.5mm、15mm两种导轨卡装高度，整体外形采用一体化注塑成型的框架式镂空结构，在保证结构强度的前提下尽可能压缩自身占用的安装空间，单只端夹沿导轨长度方向的占用尺寸仅为12mm，不会过多挤占导轨上的端子、继电器等元件的安装位置。

　　从实际使用场景来看，这类端夹主要承担导轨上电气元件的轴向限位作用，当电气柜在运输、运行过程中产生持续振动时，卡装在导轨上的接线端子、小型继电器、信号模块等部件容易出现沿导轨方向的滑移，严重时甚至会导致接线端子松脱、线路接触不良，CA104端夹通过底部的弹性卡扣结构与DIN导轨的卷边牢牢咬合，安装时只需要对准导轨边缘按压到位，卡扣的弹性臂就会自动卡入导轨的下沿凹槽，不需要额外的螺丝固定，单人徒手即可完成安装，拆卸时只需要用一字螺丝刀撬动卡扣处的解锁翘边，就能快速将端夹从导轨上取下，大幅提升成套电气装配的作业效率。

　　在结构设计思路上，这款端夹没有采用传统实心块体的结构形式，而是通过多道加强筋在框架内部形成网格状的受力支撑结构，主体受力面的壁厚控制在2.5mm，弹性卡扣部位的壁厚调整为1.8mm，既保证卡扣部位有足够的弹性变形量方便装拆，又能让主体框架承受至少150N的轴向推力不会发生断裂或形变，完全满足工业场景下的抗振动、抗冲击要求。端夹的侧面设置有与相邻接线端子匹配的定位凸台，安装后可以和端子端部的凹槽完全贴合，不会出现限位间隙，避免元件在导轨上出现窜动。端夹的顶部预留了标准的标识插槽，可以插入10mm宽的标识条，方便运维人员快速识别回路分区，适配常规的电气柜标识管理规范。

　　从安装边界来看，这款端夹卡装到标准TS35导轨后，顶部高出导轨表面的高度为28mm，和市面上主流的UK系列接线端子的安装高度保持一致，不会出现突出过高影响柜内布线或者遮挡元件标识的问题，端夹底部和导轨安装面之间预留了0.3mm的间隙，避免安装时因为导轨表面的镀锌层厚度误差导致卡装不畅，同时也能减少不同材质之间的接触腐蚀问题。端夹的边角全部做了R1.5的圆角处理，避免装配过程中尖锐边角划伤作业人员的手部，也不会刮损导线的绝缘层。在材质选择上，这类端夹通常采用阻燃等级达到UL94-V0的PA66尼龙材质注塑成型，具备良好的绝缘性能和耐温性能，可以在-40℃到85℃的环境温度范围内长期使用，不会因为电气柜内部的温升出现材质软化、卡扣失效的问题，同时尼龙材质本身的自润滑特性也让卡扣的装拆手感更加顺畅，多次装拆后也不会出现卡扣磨损、卡接力下降的问题。

　　在实际的变压器配套接线组件装配中，这类端夹通常成对使用，分别安装在一排接线元件的两端，将整排元件牢牢固定在导轨的指定位置，相比传统的螺丝固定式导轨挡块，这种卡扣式端夹不需要在导轨上打孔，也不需要额外的紧固件，不仅减少了装配的物料种类，也让后期的元件调整、回路改造更加便捷，只需要撬动端夹解锁就可以随意调整导轨上元件的位置，不需要拆卸整排元件。在设计建模过程中，需要重点把控卡扣部位的变形量计算，弹性臂的长度、厚度以及卡扣的咬合深度直接决定了卡接力的大小和装拆的力度，咬合深度设计为1.2mm，既保证足够的卡接强度不会因为振动松脱，又不会因为卡接过紧导致拆卸困难，同时弹性臂的根部做了圆弧过渡处理，避免反复变形过程中出现应力集中导致断裂。端夹内部的加强筋布局也经过受力优化，当端夹受到轴向推力时，受力会通过加强筋均匀分散到整个框架结构上，不会出现局部应力过大导致的结构损坏，整体结构的受力安全系数达到3倍以上，完全满足工业电气设备的长期使用要求。
