简易堆焊结构汽轮机三维设计作品

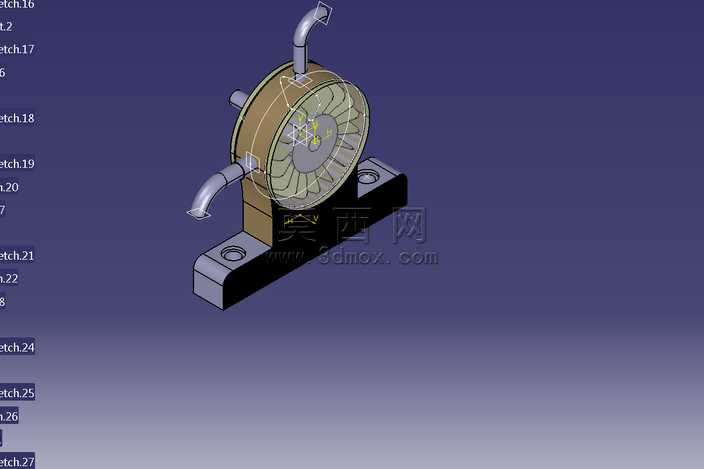

本作品为简易结构汽轮机的三维建模设计成果，建模过程依托三维设计软件完成全参数化构建，从核心部件到附属结构均按照实际汽轮机的基础工作逻辑进行比例还原。首先完成核心叶轮部件的建模，对轮盘上的叶片阵列采用参数化阵列命令实现，每一片叶片的曲面弧度都经过反复调整，确保符合蒸汽冲击做功的基础流体力学逻辑，叶片与轮盘的连接部位做了加厚过渡处理，还原堆焊工艺的连接结构特征，避免结构应力集中的设计缺陷。其次完成壳体部分的建模，壳体采用上下半合的包覆式结构，预留了两个对称的介质管路接口，接口处做了圆弧过渡处理，还原管路焊接的结构形态，壳体与叶轮的装配间隙经过精准校准，既保证叶轮转动的空间余量，也还原了汽轮机壳体的密封配合逻辑。底部的安装机座采用一体化支座设计，带有两个对称的安装固定孔位，机座与壳体的连接部位做了堆焊加厚的结构表现，还原实际生产中堆焊工艺带来的连接结构特征，整体装配过程严格按照同轴度要求完成约束，叶轮的转动轴线与壳体中心、机座安装基准面完全对齐，保证整体结构的装配合理性。渲染阶段采用金属材质赋予整体结构，壳体部分做了铸钢的哑光金属质感调整，叶轮叶片做了抛光金属的反光质感区分，管路接口做了焊接部位的材质色差表现，机座部分做了铸铁的粗糙质感调整，通过不同材质的区分清晰展现各个部件的结构功能与工艺特征。设计思路上摒弃了复杂汽轮机的多级叶轮、调速机构等冗余结构，聚焦汽轮机最核心的蒸汽冲击叶轮转动的基础原理，采用堆焊工艺的结构表现简化连接结构的设计复杂度，既还原了汽轮机的核心工作结构，也通过简易化的设计让模型结构清晰易懂，适合作为汽轮机基础结构的教学展示模型，整体模型结构完整，装配关系清晰，材质表现贴合实际工业产品的外观特征，完整展现了简易汽轮机的基础结构形态与堆焊工艺在设备结构中的应用特点。
