机床用L型定位切削刀片座结构设计

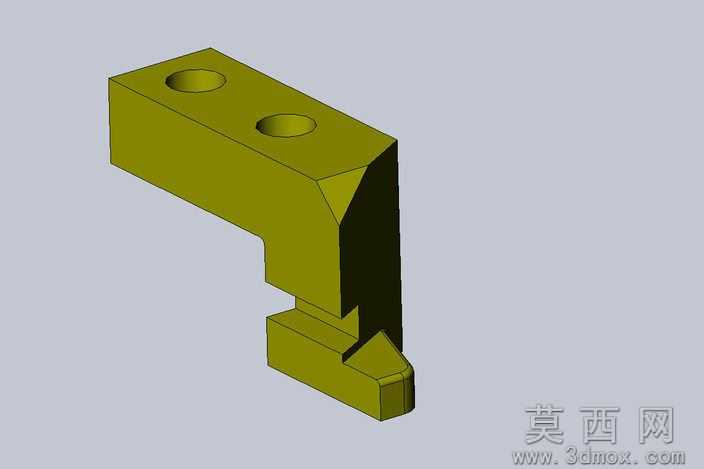

本模型采用三维参数化建模方式完成整体结构构建，建模过程中以实际机加工切削工位的装夹定位需求为核心设计依据，首先绘制主体L型基座的二维草绘轮廓，通过拉伸特征生成实体基体，随后对基体的切削工作端进行斜角切除与轮廓修整，匹配刀片安装的让位空间与切削角度要求。模型顶部设计有两个同轴沉头安装孔，用于通过紧固件将整个组件固定在机床刀架对应工位，孔位的间距与孔径参数经过适配性校验，可匹配通用机床刀架的安装孔位标准，避免安装干涉问题。在工作端的结构设计上，采用了阶梯式卡位结构，可实现配套切削刀片的快速定位与卡合，减少刀片安装时的调校时间，工作端的切削刃让位槽做了圆角过渡处理，可有效降低切削作业时的应力集中问题，提升组件的整体结构强度。材质设定上选用合金工具钢作为基础材质，渲染时赋予模型军绿色硬质氧化表面质感，模拟实际工业零件经过表面处理后的哑光金属效果，同时对安装孔内壁、切削配合面做了高光质感处理，区分加工面与非加工面的视觉差异。建模过程中对所有棱角位置根据功能需求做了差异化处理：非配合位置做了小尺寸倒角去除锐边，避免安装调试时的划伤风险；配合定位面则保持直角锐边结构，保证定位精度与装夹刚性。整体结构经过装配干涉校验，所有特征尺寸均符合机械加工的公差设计要求，可直接导出中间格式用于工程图生成、数控加工编程或者虚拟装配仿真使用，能够满足机床切削工位的刀片装夹定位功能需求，适配常规金属切削加工的作业场景。
