三位共阴式七段LED数码显示器件结构

　　在工业控制数显面板、小型家电状态显示、实验教学仪器、嵌入式开发板这类需要直观数字输出的场景里，直插式三位七段LED数码管是应用频次极高的基础显示元件，这类元件不需要复杂的驱动协议，通过段选与位选引脚的电平匹配即可点亮对应段码，实现0-9数字及部分自定义字符的显示，相比液晶显示模块，它的自发光特性在低光照工业现场具备更好的可视性，且响应速度更快，不存在液晶拖影的问题，适合快速刷新的计数、计时类显示场景。

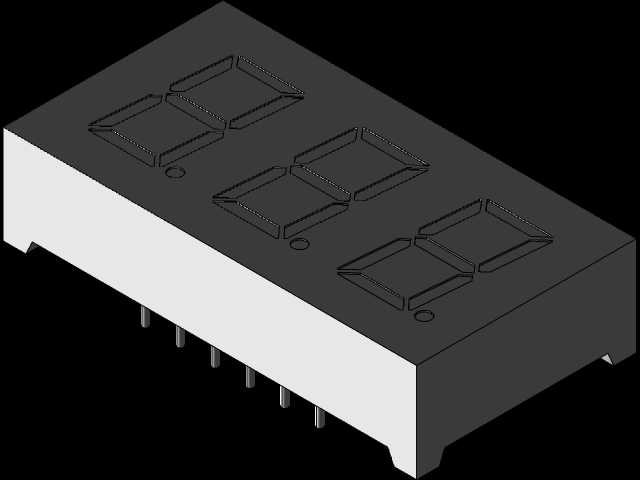

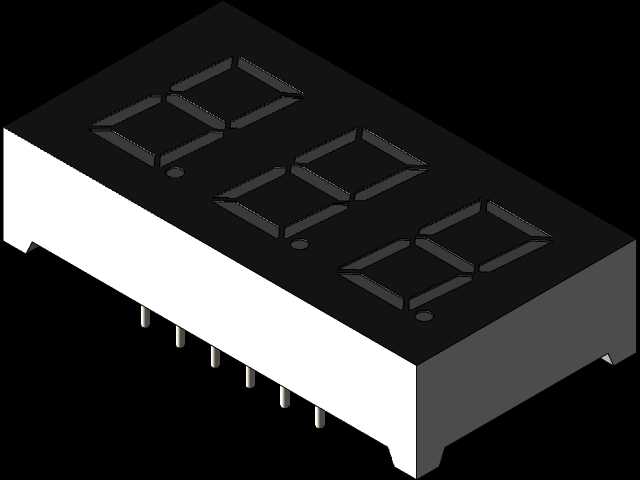

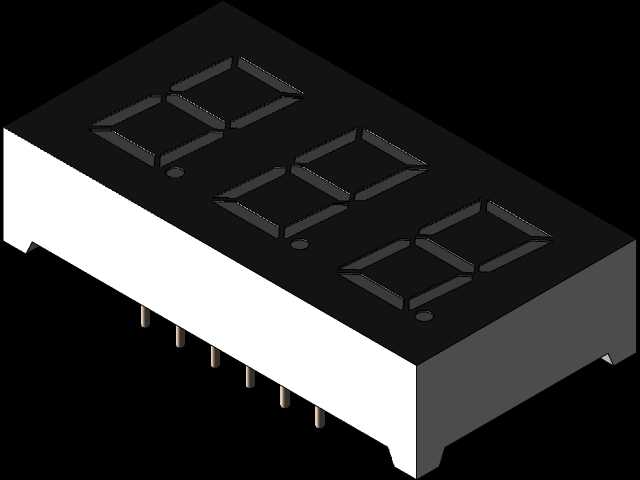

　　从结构设计来看，这款三位七段数码管采用一体化黑色环氧塑封外壳，正面为三个独立的8字形段码区域，每个段码区域右下角集成独立的小数点显示段，可满足数值小数位显示需求。外壳正面的段码区域采用哑光黑色遮光基底，与点亮后的红色或其他色号LED段形成高对比度，避免环境光反射造成的显示内容辨识困难。塑封外壳的边缘做了微小的倒角处理，既可以避免生产组装过程中边缘毛刺划伤操作人员，也能在嵌入面板安装时更好地适配安装孔的公差，减少卡滞问题。

　　引脚部分采用标准2.54mm间距直插排布，引脚从塑封本体底部垂直引出，每根引脚的长度统一，端部做了轻微的锥度处理，方便波峰焊工序中顺利插入PCB对应安装孔，不需要额外修整引脚即可完成插件作业。引脚排布遵循行业通用的共阴/共阳引脚定义逻辑，三位的位选引脚与各段选引脚分两侧排布，在PCB布线时可以减少走线交叉，降低布线难度，同时相邻引脚之间的塑封本体预留了足够的绝缘距离，避免焊接过程中焊锡桥连造成的短路问题。

　　安装边界方面，这款三位数码管的本体厚度适配常规1.2-2mm厚度的设备面板，面板开孔尺寸可参考本体外形长宽预留0.1-0.2mm的装配间隙，本体两侧的定位凸点可以卡在面板开孔边缘，不需要额外打胶即可实现临时固定，方便后续焊接与组装工序。如果是采用PCB板直接固定的安装方式，数码管本体底部与PCB板面之间预留了0.8mm左右的间隙，既可以避免焊接时高温传导到塑封本体造成外壳变形，也能为焊盘位置的焊锡留出足够空间，避免焊锡堆积顶起数码管导致显示面不平整。

　　设计建模过程中，需要重点还原段码的凹槽深度与遮光层的厚度，段码凹槽的深度控制在0.3mm左右，既保证LED发光段的光线可以均匀透出，又能避免相邻段之间的光线串扰，也就是常说的串光问题，实际生产中这个凹槽内会填充半透明的环氧散光材料，让段码点亮时光线更均匀，不会出现局部亮斑。塑封本体的内部腔体需要预留LED芯片与绑定金线的空间，腔体边缘的加强筋设计可以提升塑封外壳的结构强度，避免插件作业时受力过大导致本体开裂。另外，每个数码管位下方的小数点位置需要精准对齐，不能出现偏移，否则在显示小数数值时会出现视觉错位，影响读数准确性。

　　在实际选型应用中，这类三位七段数码管常搭配BCD转七段译码芯片或者单片机IO口直接驱动，建模时还原准确的引脚位置与外形尺寸，可以直接导入PCB设计软件做封装匹配，减少实际打样时的封装尺寸错误问题。对于做设备面板结构设计的工程师来说，准确的外形模型可以提前验证面板开孔的匹配度，以及数码管与面板之间的装配间隙，避免开模后出现安装干涉。相比单只一位数码管拼接的方案，一体化三位数码管的组装效率更高，三只数码管的位置精度由塑封模具保证，不会出现手工拼接时的位间距不一致、显示面高低不平等问题，适合批量生产的设备使用。

　　建模时还需要注意塑封本体表面的纹理处理，实际产品的外壳是细磨砂质感，不会做高光面处理，避免现场灯光在显示面形成反光，影响操作人员读数。引脚的金属部分需要还原镀锡层的金属质感，同时保证引脚的直线度，实际生产中引脚如果出现弯曲变形，会直接导致插件工序无法顺利进行，所以模型里的引脚排布要严格对齐2.54mm网格，每个引脚的直径控制在0.5mm，匹配标准PCB插孔的尺寸。另外，数码管本体底部的定位柱位置也要准确还原，这个定位柱可以插入PCB上对应的定位孔，在波峰焊过程中防止数码管受高温影响出现偏移，保证焊接后数码管的显示面与面板平行。
