弯管结构流体混合器三维设计模型

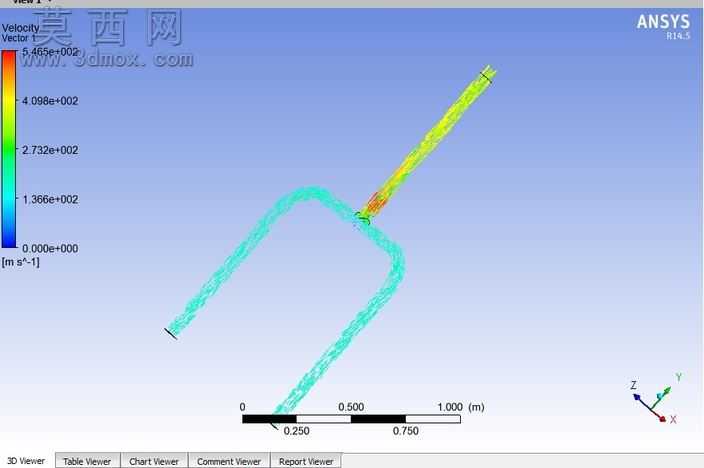

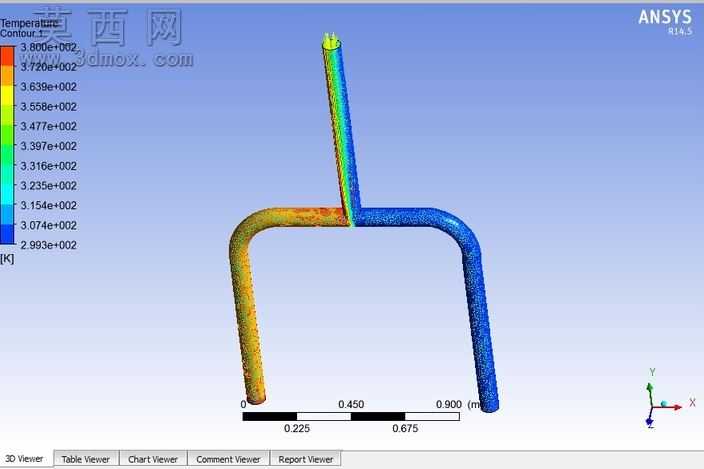

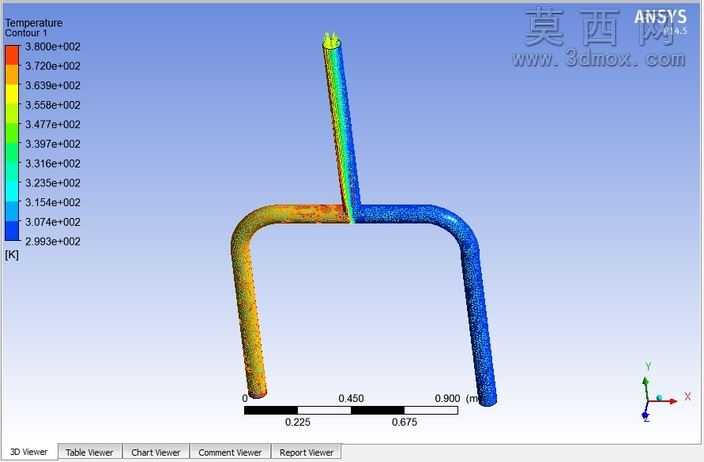

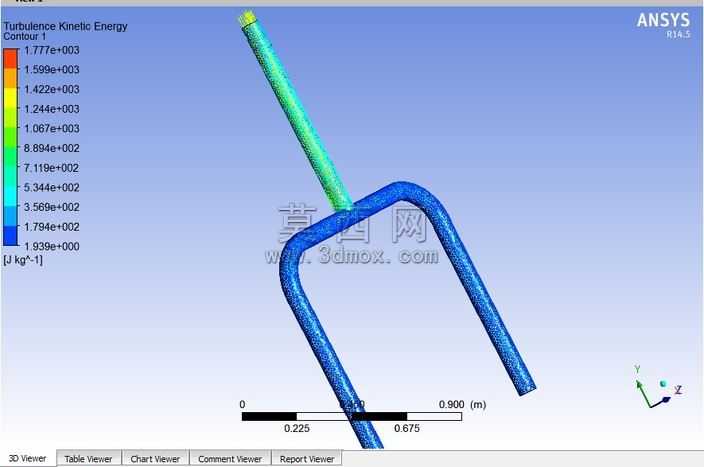

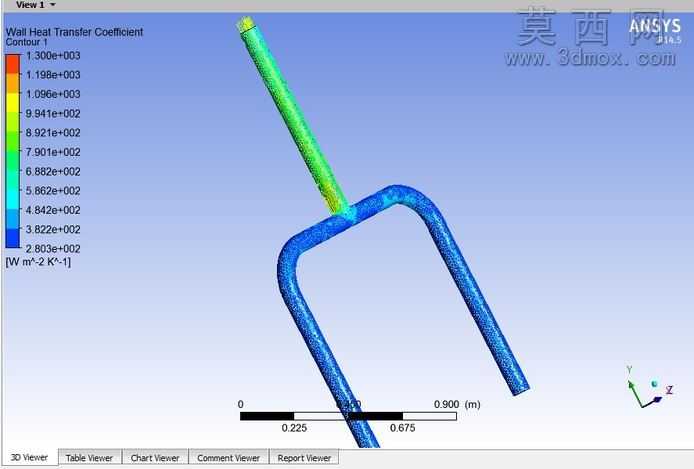

本模型为弯管式水混合器三维设计成果，建模阶段先完成整体流道结构的三维搭建，依据混合工况的管路布局需求，采用三段式弯折流道构型，两个入流端分别对应不同温度的进水通路，单出口端完成混合后流体的导出，建模过程中严格控制流道内壁的曲面连续性，避免出现结构锐角造成的局部流场畸变，保证流体域模型与实际加工的管路内壁形态完全匹配。完成结构建模后，针对混合器的工作场景开展流体仿真前置设置，首先划分适配流场计算的网格，在弯折段、入流交汇区域进行网格加密处理，保证近壁面网格的y+值符合湍流计算要求，精准捕捉边界层内的流动细节。材质设置上，流体域定义为液态水介质，分别设置两个入口的边界条件，第一入口温度设定为300K，第二入口温度设定为380K，匹配实际冷热流体混合的工况参数，壁面设置为无滑移固壁边界，出口设置为自由出流边界。仿真计算过程中，求解连续性方程、动量方程与能量方程，启用湍流模型计算流场内的速度矢量分布、湍流动能分布以及壁面传热系数分布，通过后处理生成速度矢量云图，可直观观测到不同入口流体进入流道后的掺混过程：低温流体与高温流体在弯折交汇段开始逐步混合，沿流道延伸方向流体速度梯度逐步降低，湍流动能在交汇区域达到峰值，对应冷热流体的强烈掺混阶段，沿出口方向湍流动能逐步衰减，流体温度、速度逐步趋于均匀，最终在出口段形成参数稳定的混合流体。模型结构设计充分考虑了流体掺混的行程需求，弯折构型在有限的安装空间内延长了流体混合路径，无需额外设置混合元件即可实现较好的冷热流体混合效果，可直接用于流体混合类管路部件的结构优化、工况仿真验证，也可作为同类管路混合装置设计的参考构型，帮助设计人员快速评估不同弯折角度、不同入口参数下的混合效率与流阻特性，缩短产品开发前期的方案验证周期。
