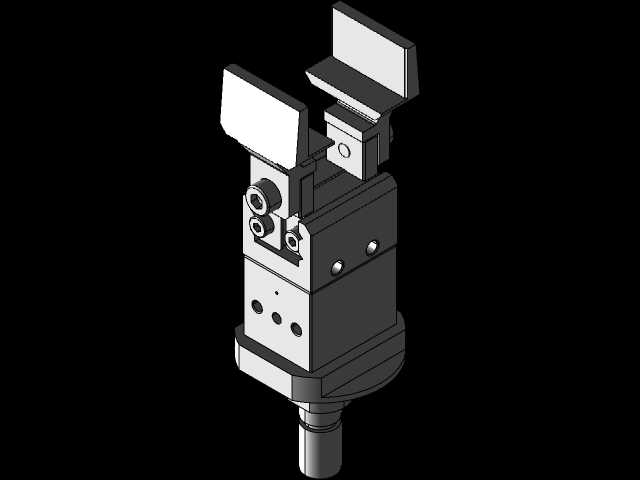

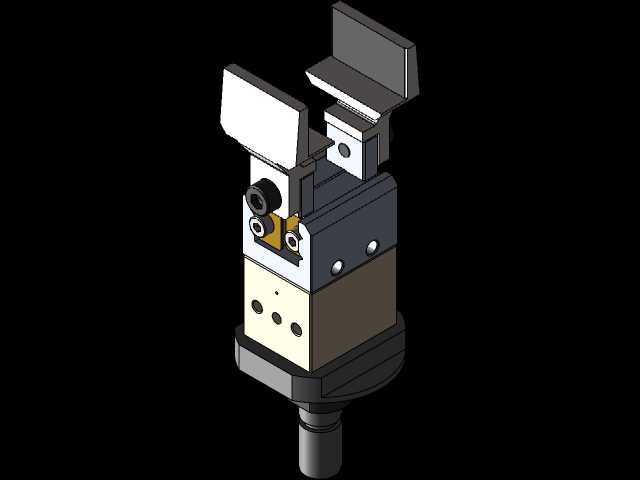

电子元件自动插入夹持工装结构设计

　　在电子元器件组装产线的插装工位，这类夹持机构是替代人工完成引脚对位、元件压装的核心执行部件，主要适配小型变压器、电容、接插件等轴向或径向引脚类电子元件的自动上料插装工序，常见于电源适配器生产、家电控制板组装、小型变压器绕线后插装等场景，能直接对接直线送料轨道或者振动盘出料端，完成元件从取料到精准插入PCB板定位孔的整套动作，避免人工插装时出现的引脚弯折、插装深度不一致、元件偏移等问题，大幅提升插装工位的一致性与生产节拍。

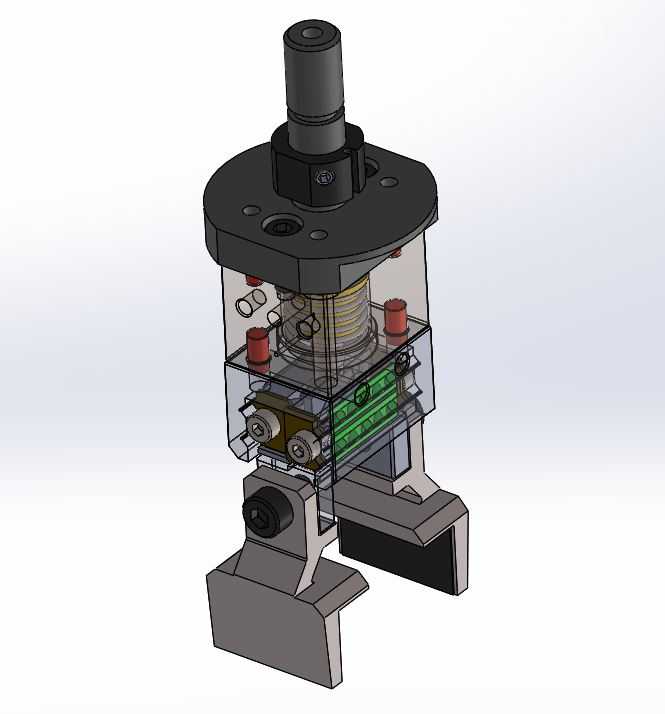

　　从结构设计逻辑来看，这套夹持机构采用分体式夹指设计，夹指的开合行程做了限位约束，开合范围刚好覆盖对应规格电子元件的本体夹持宽度，不会因为开合过大导致元件在夹持过程中出现偏摆，夹指接触元件的端面做了防滑的微结构处理，同时预留了软质缓冲垫的安装槽，避免刚性夹持刮花元件外壳或者夹碎陶瓷类元件本体。夹指的驱动端采用紧凑的凸轮联动结构，相比普通的平行气爪，整体径向尺寸缩小了近三分之一，能在密集排布的多工位插装转盘上紧凑安装，不会和相邻工位的夹具、插装头产生运动干涉。

　　机构的主体安装基座采用阶梯轴式设计，底部的圆柱安装段做了h6级的公差配合，能直接插入设备转盘的标准安装孔内，侧面预留了紧定螺钉的锁紧平面，安装时不需要额外做转接法兰，就能快速完成工位夹具的换装与定位，安装基准面和夹指的夹持中心做了同轴度约束，装配后夹持中心的径向跳动控制在0.02mm以内，能保证插装时引脚和PCB板孔位的对位精度，不需要额外做视觉补偿就能满足常规电子元件的插装公差要求。

　　夹指部分做了快换结构设计，不同规格的电子元件只需要更换对应型面的夹指块，不需要拆卸整个夹具主体，夹指块通过两个内六角螺钉固定在滑动座上，更换时间能控制在五分钟以内，适配多品种小批量的电子组装产线快速换产需求。夹指的开合行程通过尾部的调节螺钉可以做微调，针对不同厚度的元件本体，能调整夹持的开口余量，避免夹得过紧导致元件外壳变形，或者夹得过松导致搬运过程中元件脱落。

　　在运动路径设计上，这套夹具的夹持动作和升降插装动作做了时序匹配，当夹具移动到送料轨道出料位时，夹指提前张开到预设开度，接触元件后快速闭合夹持，随后抬升移动到PCB板上方，对位后缓慢下行将元件引脚插入板孔，到达预设插装深度后夹指张开，再抬升复位，整套动作的行程做了优化，空行程的移动距离压缩到最短，能适配每秒0.8次的插装节拍，满足中速产线的生产效率要求。

　　考虑到电子组装车间的洁净度要求，整个夹具的外露结构件都做了阳极氧化处理，不会产生锈蚀掉屑的问题，所有滑动配合面都预留了润滑脂储油槽，长时间运行不需要频繁加注润滑脂，也不会出现油污滴落污染PCB板的情况。机构的气路接口做了侧面隐藏式设计，气管从安装轴的中心孔内走线，不会在夹具外部裸露气管，避免设备运行过程中气管和周边结构产生缠绕剐蹭，提升长期运行的稳定性。

　　从安装边界来看，夹具整体的最大外轮廓直径不超过42mm，总高度控制在110mm以内，在多工位转盘上安装时，相邻夹具的中心距可以做到50mm，能在直径800mm的转盘上布置最多40个工位，最大化利用转盘的安装空间，提升单台设备的产能。夹指的最低工作位置和安装基准面的距离做了限位设计，插装下行的最大行程为25mm，能适配厚度在1.2mm到2.5mm之间的常规PCB板插装需求，不需要额外调整升降机构的行程参数。

　　在结构强度校核上，夹指的滑动座采用合金钢材质做了淬火处理，夹持力可以通过驱动气压调整，范围覆盖5N到20N，既能夹持重量较轻的塑胶外壳元件，也能夹持带金属磁芯的小型变压器类元件，不会出现夹持力不足掉件的问题。整个机构的运动副都做了防尘设计，滑动配合面之间加装了微型防尘圈，能阻挡车间内的纤维灰尘进入配合间隙，避免长期运行后出现夹指开合卡滞的问题，减少日常维护的工作量。
