刚性凸缘保护法兰联轴器结构三维建模

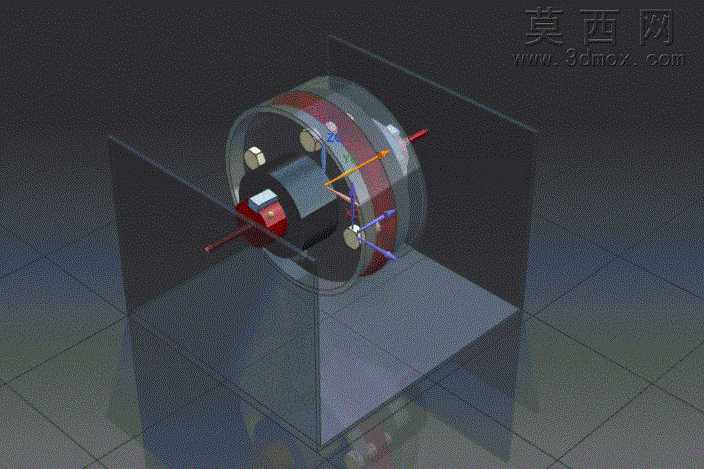

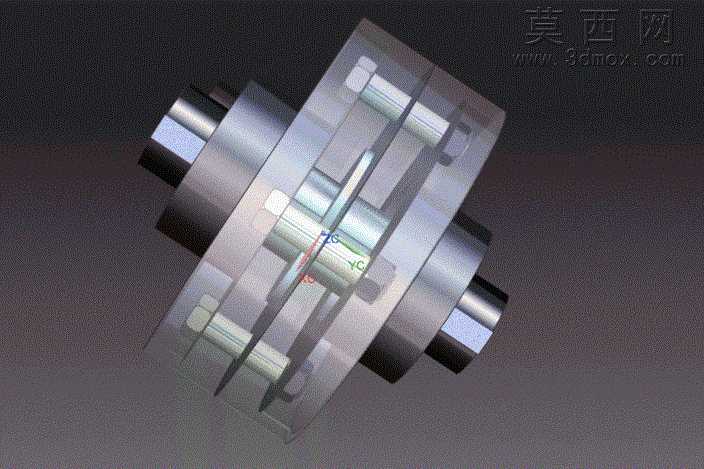

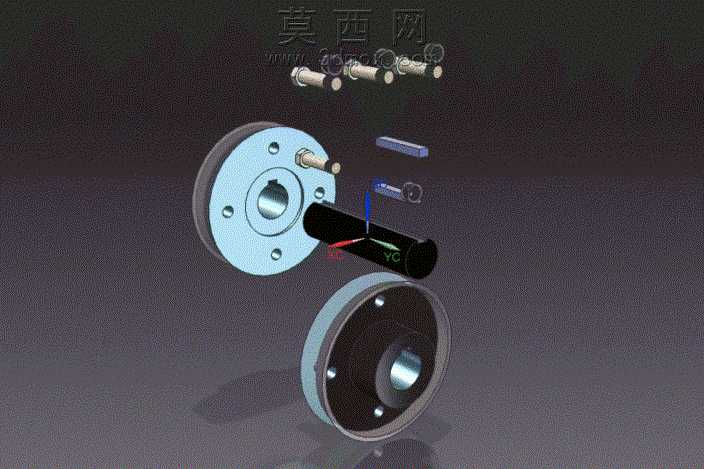

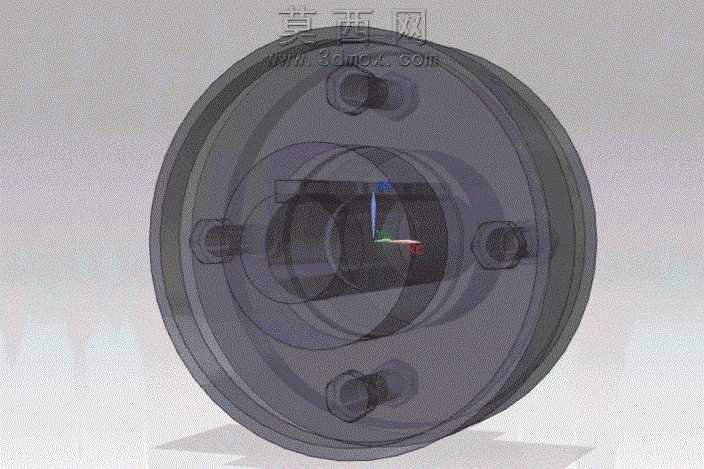

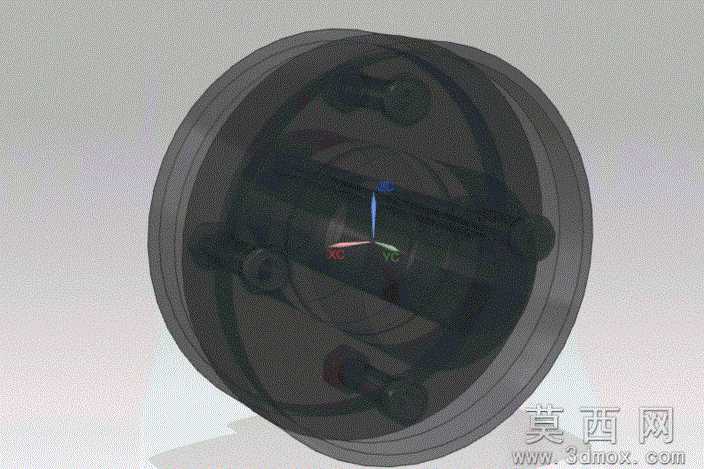

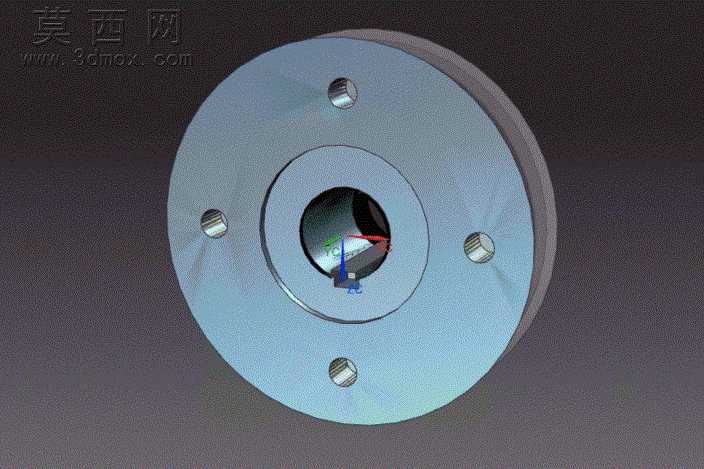

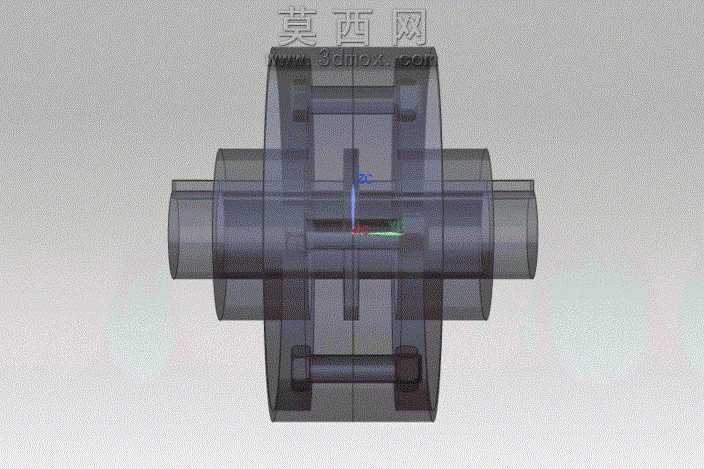

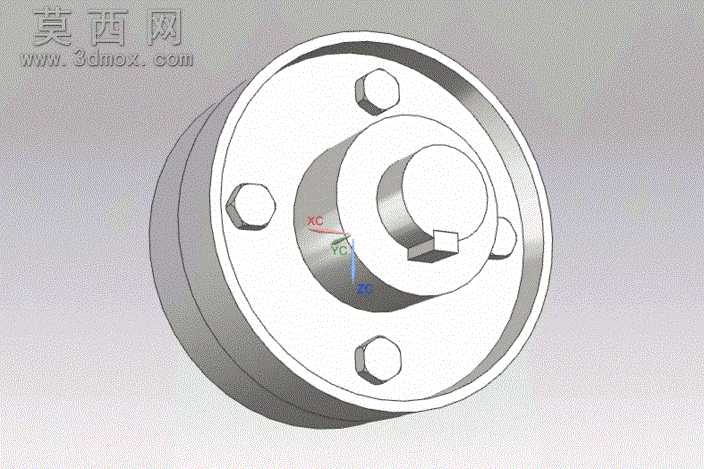

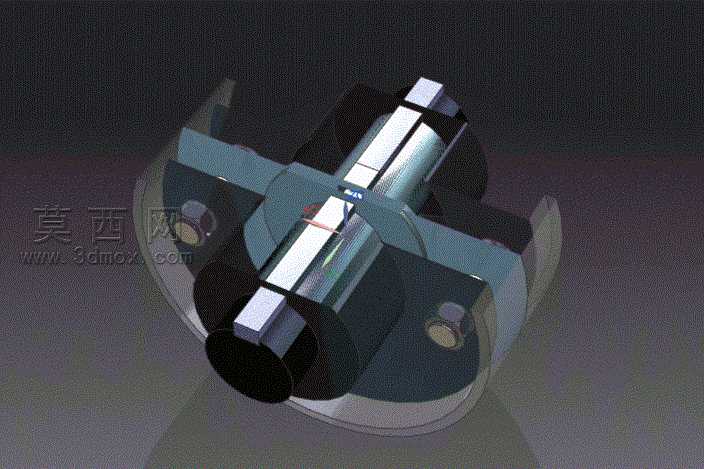

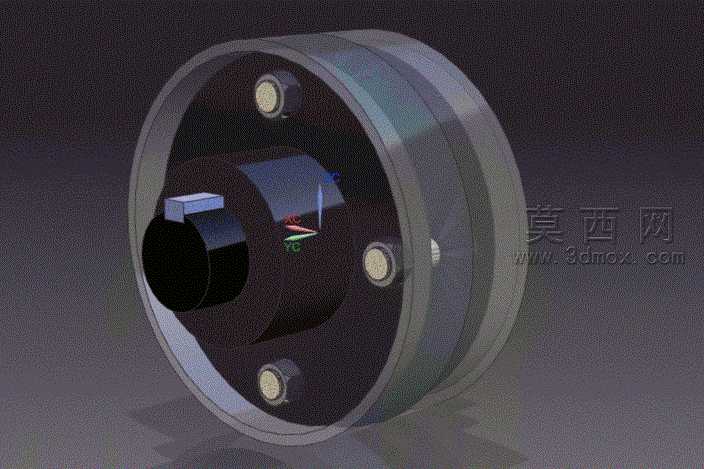

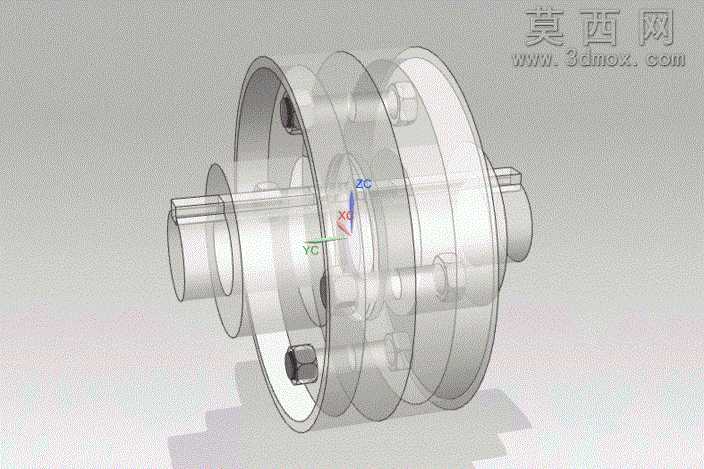

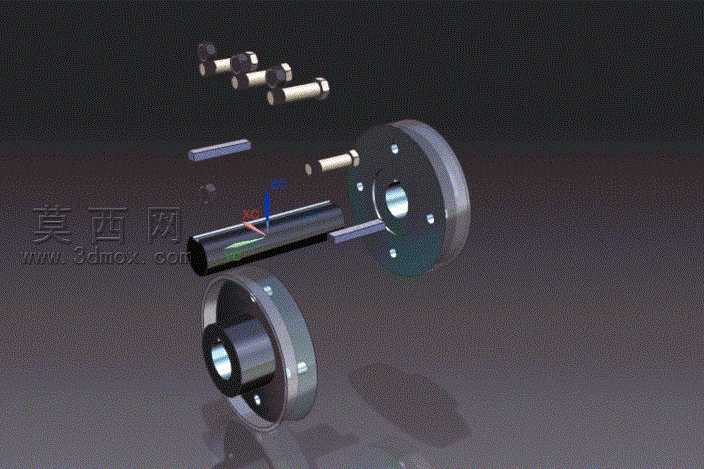

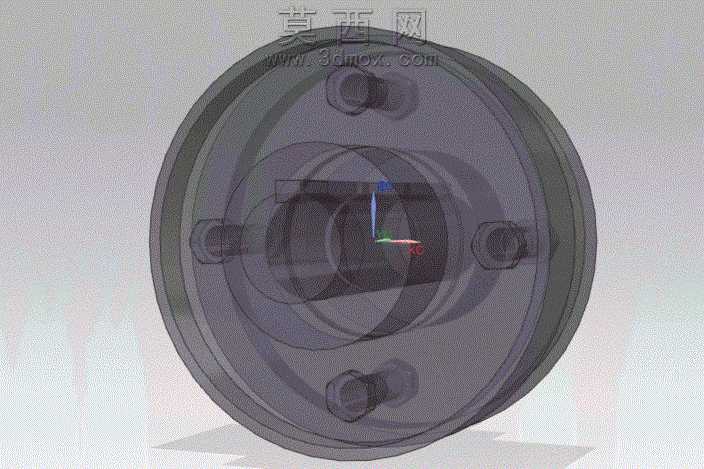

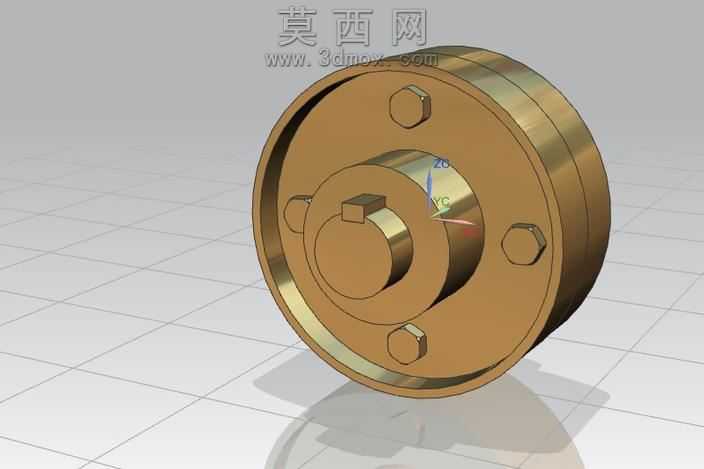

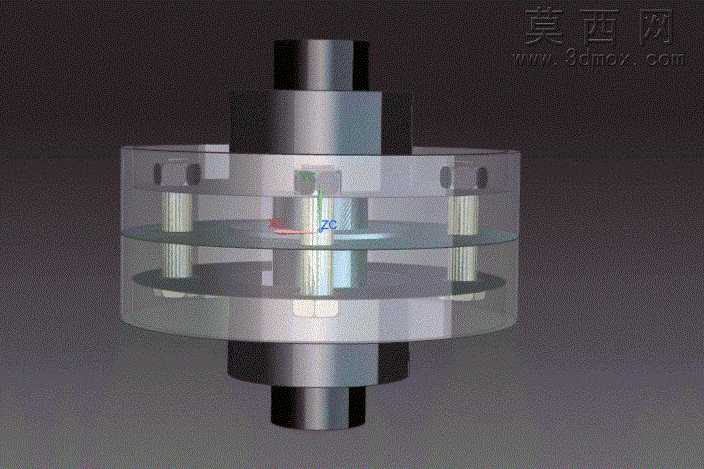

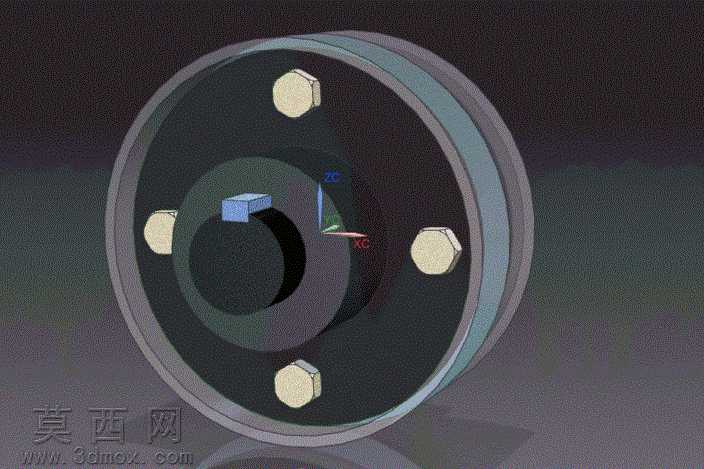

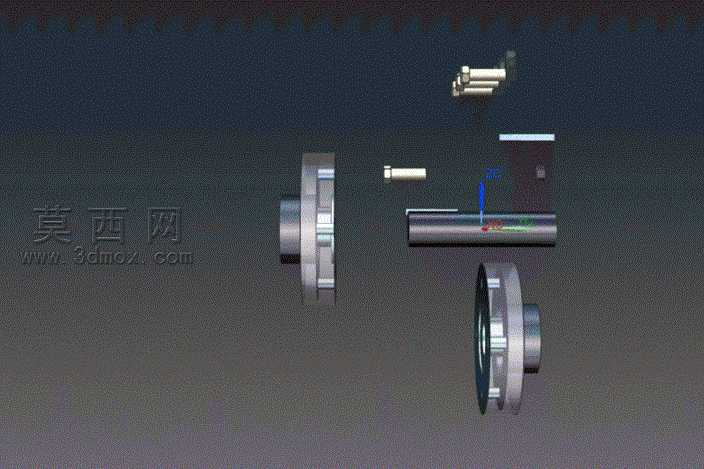

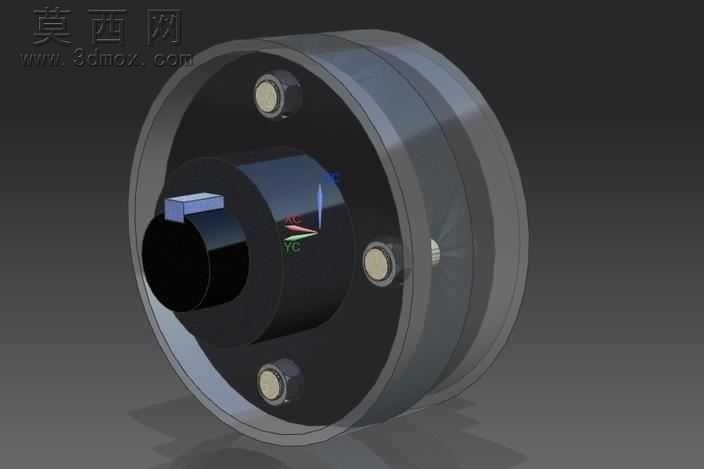

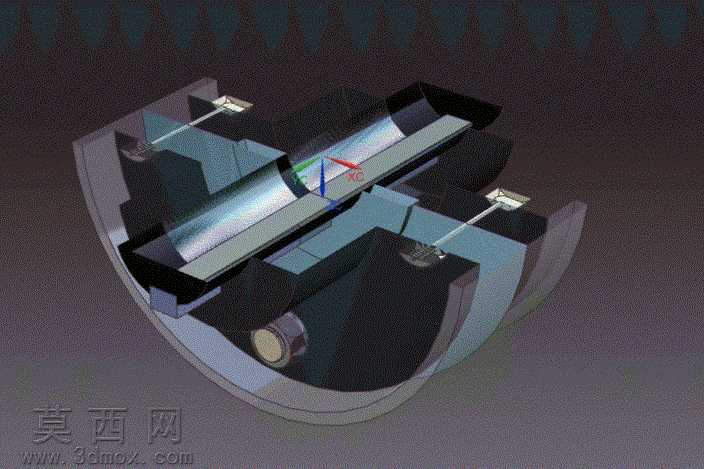

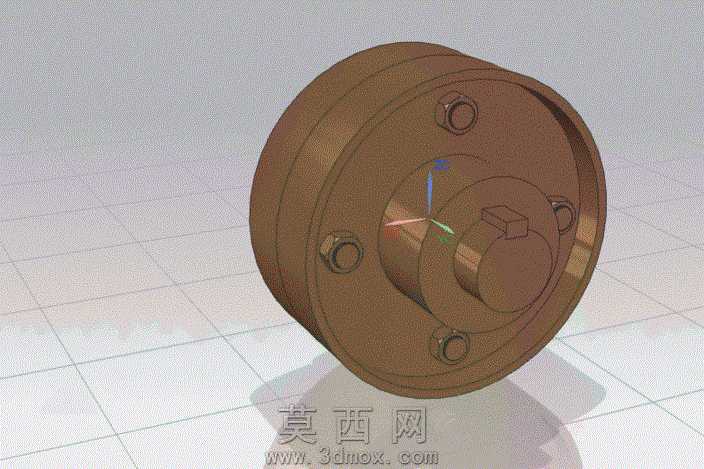

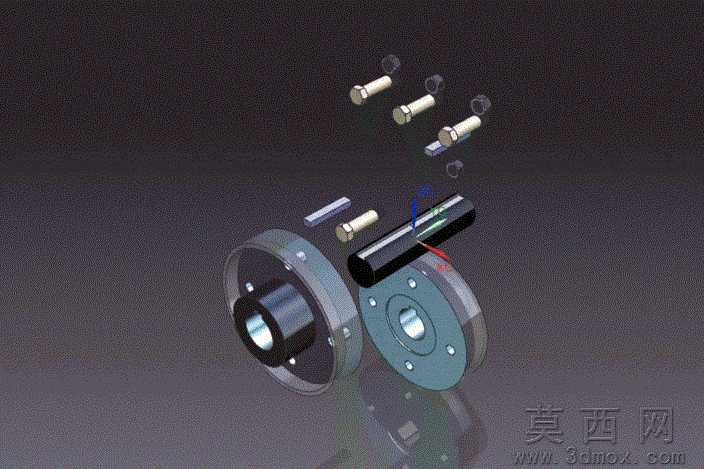

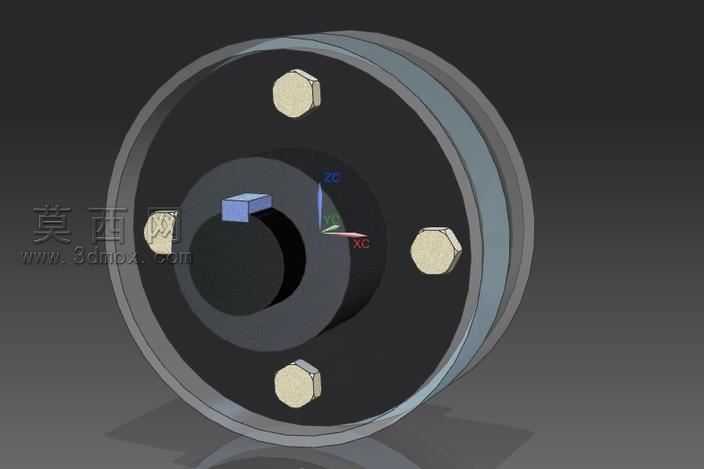

本作品为刚性凸缘保护法兰联轴器的三维参数化建模成果，建模阶段采用自底向上的装配设计思路，首先拆分联轴器的核心组成单元：分别完成两半对接法兰盘、高强度锁紧螺栓、配套防松螺母、轴端定位键、内置防护密封结构的独立零件建模，所有零件均严格遵循机械设计手册中刚性联轴器的尺寸公差规范，法兰盘的止口定位尺寸、螺栓孔分布圆直径、轴孔配合公差均按照标准传动件参数设定，保证模型具备实际工程参考价值。建模过程中对法兰盘的倒角、螺栓头的沉头座、键槽的退刀槽等工艺结构做了完整还原，未做过度简化处理，能够清晰展现零件的加工特征。装配阶段采用同轴度、端面贴合、螺栓孔阵列对齐等多重装配约束，还原联轴器实际装配时的对中要求，两半法兰通过止口结构实现精准径向定位，依靠螺栓预紧力产生的端面摩擦力传递工作扭矩，内置的防护结构可将螺栓、螺母等连接件完全包覆在环形法兰内腔中，避免连接件外露剐蹭、积灰锈蚀，同时提升传动过程的安全性。渲染阶段为不同零件赋予了贴合实际工业场景的材质：法兰盘主体采用调质结构钢材质，表面做发黑氧化处理呈现哑光深灰金属质感，螺栓螺母采用镀锌高强度钢材质带有轻微金属光泽，轴件采用45号钢精车质感，防护结构采用半透明工程塑料材质，既可以直观展示内部连接件的排布，又能清晰体现防护结构的包覆范围。场景中添加了正交剖切平面，通过半透明剖视效果展示联轴器与两端轴的配合关系、键连接的传力路径、螺栓的锁紧位置，搭配彩色的力流方向指示箭头，清晰标注扭矩从主动轴通过键传递至主动法兰、经螺栓组传递至从动法兰、最终输出至从动轴的完整传力过程，帮助观看者快速理解刚性凸缘联轴器的工作原理。模型整体结构严谨，细节完整，既可以作为机械设计教学的演示案例，也可作为传动系统设计的参考模型，完整展现了刚性保护法兰联轴器的结构特点与设计逻辑。
