鸭翼布局单发轻型飞机结构设计方案

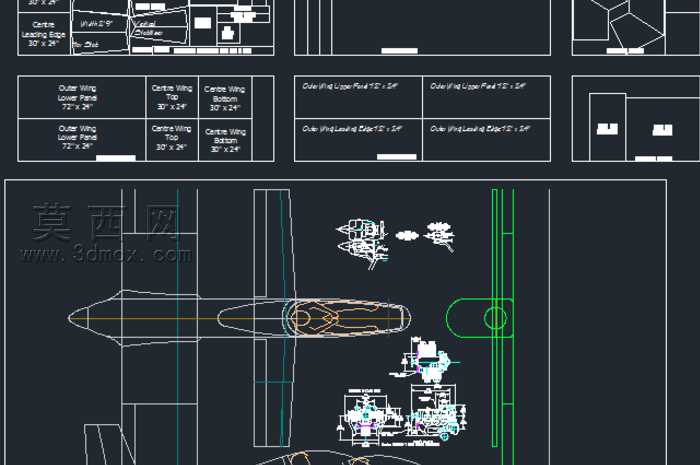

本作品为鸭翼布局单发轻型飞机的全套结构设计方案，建模过程严格遵循航空飞行器设计规范，以真实轻型通用飞机的气动布局逻辑为核心搭建整体框架。建模初期先完成整机气动外形的轮廓线搭建，通过多段样条曲线精准勾勒机头流线型曲面、机身中段等直段轮廓、机尾收敛段造型，同时同步确定前置鸭翼、主机翼、垂直尾翼的相对安装位置与基准角度，确保各翼面的气动中心与整机重心匹配符合常规鸭式布局飞行器的配平要求。机身主体建模采用曲面缝合与实体加厚结合的方式，先绘制各站位的机身剖面轮廓，通过放样命令生成连续顺滑的机身曲面，对曲面进行曲率检查与连续性调整，避免出现曲面褶皱、曲率突变的问题，确保机身外形满足低空低速飞行的减阻需求。翼面部分单独拆分建模，前置鸭翼采用低速高升力翼型，主机翼设置对应的上反角与安装角，翼面内部预留了操纵舵面的转动空间，垂直尾翼与机身尾部采用一体化过渡设计，保证尾部流场的顺畅性。动力系统部分按照单发前置螺旋桨动力的布局完成发动机舱、螺旋桨桨毂、整流罩的结构建模，发动机舱与机头曲面做平滑过渡处理，降低动力段的气动阻力。起落架部分采用前三点式起落架布局，分别完成起落架支柱、机轮、收放连接结构的建模，各部件之间预留合理的运动间隙，满足收放动作的空间需求。模型还配套完成了各结构分区的标注设计，对机翼各分段、机身各舱段、操纵机构的安装位置做了清晰的标识，完整呈现整机的结构分区逻辑。材质设置上，机身主体采用航空铝合金哑光材质，翼面操纵面采用复合材料半哑光质感，座舱盖采用透明聚碳酸酯材质并设置对应的折射与反射参数，金属结构件设置合理的金属粗糙度与环境反射效果，整体渲染效果贴近真实通用飞机的材质表现。整套模型结构层级清晰，各部件分组明确，可直接用于气动布局验证、结构教学演示、航空科普展示等场景，完整还原了鸭翼布局轻型飞机的结构设计逻辑与气动外形特征。
