大电流水冷式电动载具速度控制器结构

　　这款水冷调速控制器主要面向水上电动运动载具、小型机动摩托以及遥控动力船类设备的动力控制需求，在电动冲浪板、水翼冲浪板这类空间紧凑、散热条件受限的应用场景中，水冷结构的设计直接解决了大电流持续输出时的功率器件温升问题。不同于风冷式控制器依赖空气对流带走热量的结构，这款产品采用一体化水冷流道设计，将功率MOS管的安装基板与水冷腔体直接贴合，冷却介质通过外置的进出水接头接入载具的水冷循环回路，能够在高负载持续输出工况下将器件结温控制在合理区间，避免大电流工况下的热降频甚至器件损坏。

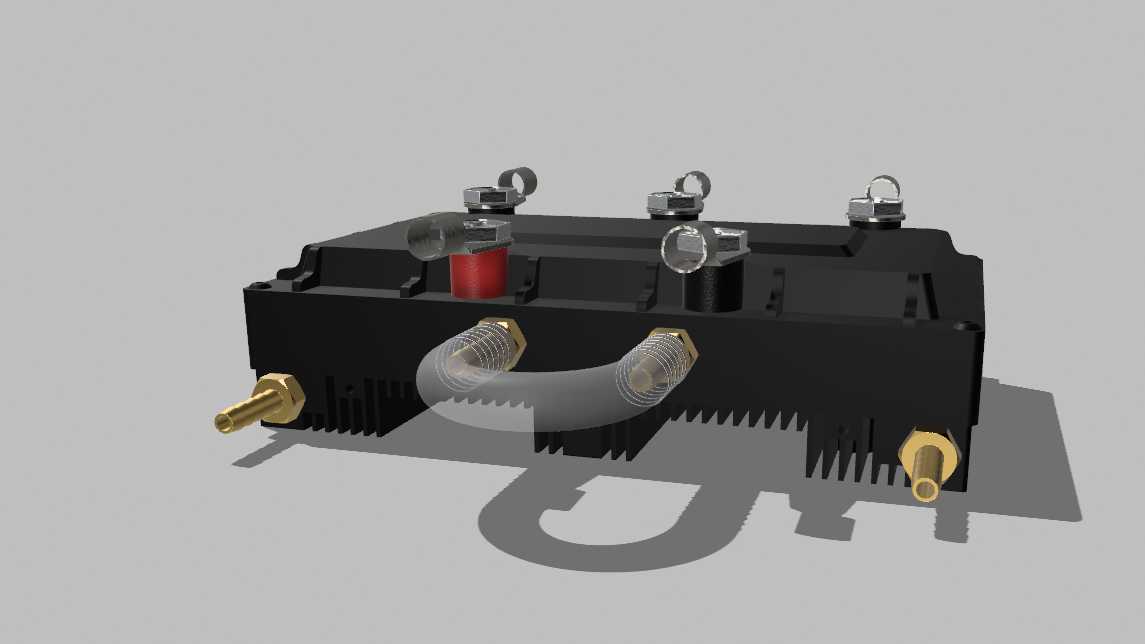

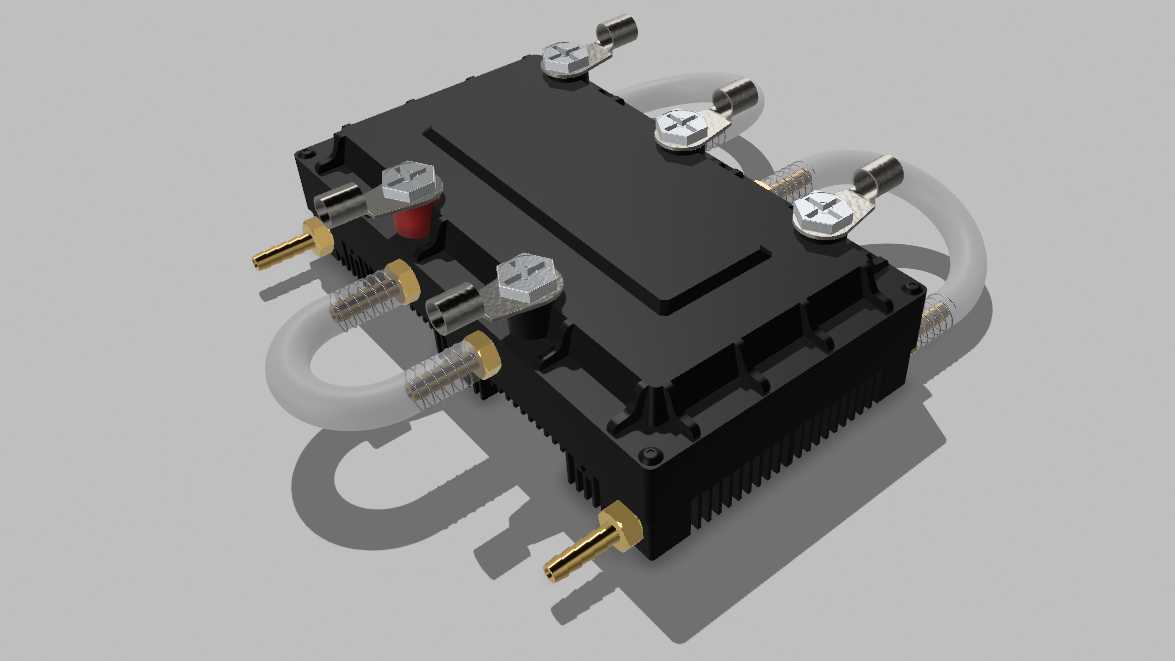

　　从结构设计逻辑来看，整个控制器采用密封式矩形壳体，主体外壳采用带散热鳍片的导热材质压铸成型，鳍片结构在水冷基础上补充了被动散热能力，即便水冷循环短暂停转，也能依靠壳体本身的热容和表面散热短时间承载额定功率输出。壳体顶部布置了多组大电流接线端子，端子采用带十字锁紧的铜质接线柱，表面做镀镍防氧化处理，能够承载300A级别的持续电流通过，接线柱与壳体之间设置了绝缘密封垫，既保证大电流下的绝缘性能，也满足水上使用场景的防水密封要求。进出水接头采用黄铜材质的快插兼容结构，搭配透明硅胶水管实现冷却回路的连接，接头位置与接线端子分区布置，避免水路渗漏时接触带电接线端，降低短路风险。

　　安装边界方面，控制器整体为规整的长方体结构，底部为平整安装面，预留了对应规格的安装固定孔位，可直接通过螺栓固定在载具的安装基座上，安装时需要注意接线端与水接头的朝向，预留足够的接线弯折空间与水管排布空间，避免安装后线缆与水管出现过度弯折导致的接触不良或水流不畅。壳体侧面的密封结构采用周向密封圈设计，上盖与底座通过多组螺栓均匀锁紧，保证整体密封性能满足户外水上使用的防护要求，防止飞溅的水花、潮气进入壳体内部腐蚀电路器件。

　　功能层面，这款控制器兼容无刷电机的矢量控制逻辑，能够适配不同KV值的外转子无刷电机，支持大扭矩起步与高转速持续输出，匹配电动冲浪板这类需要瞬间大推力响应的使用场景，同时也能适配遥控船、小型电动摩托的动力输出特性。信号接线端采用防水接插件设计，与动力接线端分区域布置，减少动力线大电流通断时对信号传输的电磁干扰，保证控制信号的稳定传输。在结构建模过程中，需要重点关注水冷腔体的流道截面一致性，避免流道突变导致的水流阻力增大，同时要保证功率器件安装面的平面度公差，确保器件与冷却面之间的热阻处于设计范围内，接线柱的安装位置需要预留足够的螺母锁紧操作空间，方便生产装配与后期维护时的接线操作。

　　实际选型适配时，需要根据载具的电机峰值电流、持续工作电流匹配控制器的电流承载能力，同时要根据载具的水冷循环流量确认控制器的水冷散热效率是否满足持续全功率输出的散热需求，安装时需要在控制器与安装基座之间添加导热绝缘垫，既可以辅助散热，也能避免不同金属材质接触产生的电化学腐蚀，同时起到一定的减震作用，缓冲载具运行过程中的震动冲击，保护内部电路板与功率器件不受震动损坏。
